Typ Ventil (Invertiert) - Resol DeltaSol MX Handbuch

Bypass
Typ Pumpe Typ Ventil
Bypasssensor
Ausgang

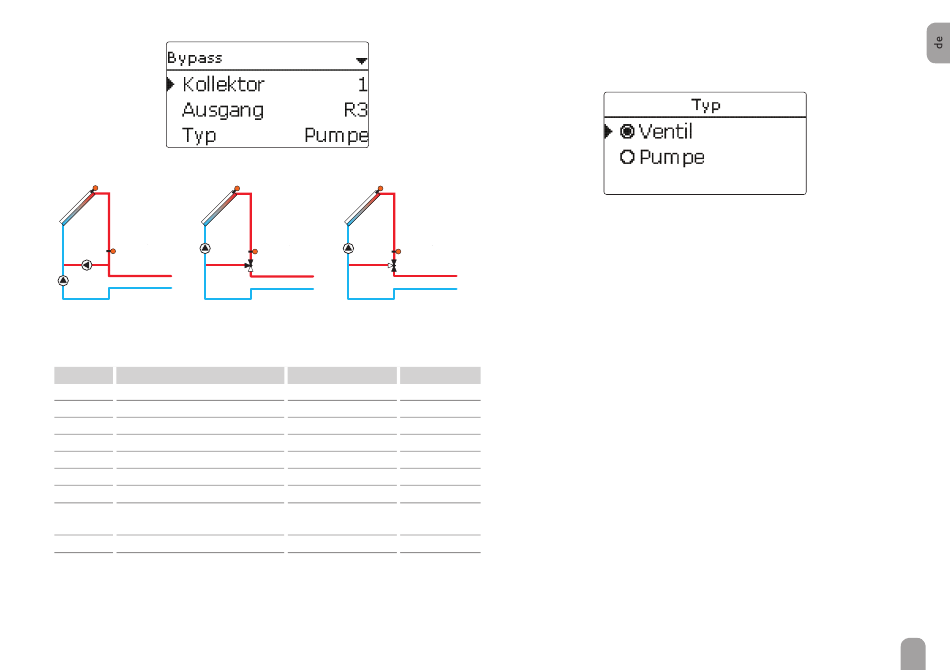

Beispielschemata für die verschiedenen Bypass-Varianten
Solar / Wahlfunktionen / neue Funktion... / Bypass
Einstellkanal Bedeutung
Kollektor Kollektorfeld
Ausgang Bypassausgang
Typ Variante (Pumpen- oder Ventillogik) Pumpe, Ventil
Invertiert Ventillogik-Invertierung
Sensor Bypasssensor
DTEin
Bypass-Einschalttemperaturdifferenz 1,0 ... 20,0 K
DTAus
Bypass-Ausschalttemperaturdifferenz 0,5 ... 19,5 K
Funkt. Aktivierung / Deaktivierung
Sensor Zuweisung Schaltereingang
Funktion
speichern
Funktion speichern oder löschen -
/ Funktion
löschen

Typ Ventil (invertiert)

Bypasssensor
Bypasssensor
Ausgang
Ausgang
Einstellbereich / Auswahl Werkseinstellung
systemabhängig systemabhängig
systemabhängig systemabhängig
Pumpe
Ja, Nein Nein
systemabhängig systemabhängig
6,0 K
4,0 K
Aktiviert, Deaktiviert,
Aktiviert
Schalter
- -
-
Diese Funktion dient dazu, einen Wärmeverlust direkt nach dem Einschalten des
Solarkreises zu verhindern. Das in den Rohrleitungen befi ndliche, noch kalte Wär-
meträgermedium wird über einen Bypass am Speicher vorbeigeleitet. Die Beladung
wird erst begonnen, wenn das Medium ausreichend erwärmt ist.
Im Menüpunkt Typ kann ausgewählt werden, ob der Bypass mit einer zusätzlichen
Pumpe oder einem Ventil geschaltet wird. Je nach Variante arbeitet die Regellogik
unterschiedlich:
Typ Pumpe
Bei dieser Variante ist eine Bypasspumpe der Solarpumpe vorgelagert.
Bei einer möglichen Speicherbeladung wird zunächst die Bypasspumpe in Betrieb
genommen. Wenn die Temperaturdifferenz zwischen Bypasssensor und Speicher-
sensor die Einschalttemperaturdifferenz erreicht, wird die Bypasspumpe abgeschal-
tet und die Solarpumpe eingeschaltet.
Typ Ventil
Bei dieser Variante befi ndet sich ein Bypassventil im Solarkreis.
Bei einer möglichen Speicherbeladung bleibt das Ventil zunächst so geschaltet, dass
der Bypass aktiv ist. Wenn die Temperaturdifferenz zwischen Bypasssensor und
Speichersensor die Einschalttemperaturdifferenz erreicht, schaltet das Bypassrelais
das Ventil um und die solare Beladung beginnt.
Wenn die Variante Ventil ausgewählt ist, steht zusätzlich die Option Invertiert zur
Verfügung. Wenn die Option Invertiert aktiviert ist und der Bypasskreislauf aktiviert
wird, schaltet das Relais ein. Wenn die Temperaturdifferenz zwischen Bypasssensor
und Speichersensor die Einschalttemperaturdifferenz erreicht, schaltet das Relais
wieder aus.
51
