3. 3. 3. 3. Funktionsbeschreibung InoLan-Modul
Das Modul dient zur Überwachung einer INOTEC-Notlichtanlage über
ein Netzwerk.
Dies kann mit zwei verschiedenen Softwareversionen realisiert werden.
Die Software InoLan wird als Umsetzer zwischen INOTEC Anlagen-
RTG-BUS und Ethernet für die Kommunikation mit der INOTEC SVPC-
Software eingesetzt.
Die INOWEB Software ist eine eigenständige Visualisierungslösung für
CPS-Geräte.
Je Modul kann eine Notlichtanlage überwacht werden. Diesem kann die
IP-Adresse fest eingegeben (Werkseitig vor Auslieferung oder Vor-Ort),
oder per DHCP selbständig von einem zuständigen Server im Netzwerk
zugewiesen, werden.
Der aktive Datenbus kann am InoLan - Modul über einen Schalter
eingestellt werden. Ein weiterer Schalter startet den Netzwerkcontroller
neu.

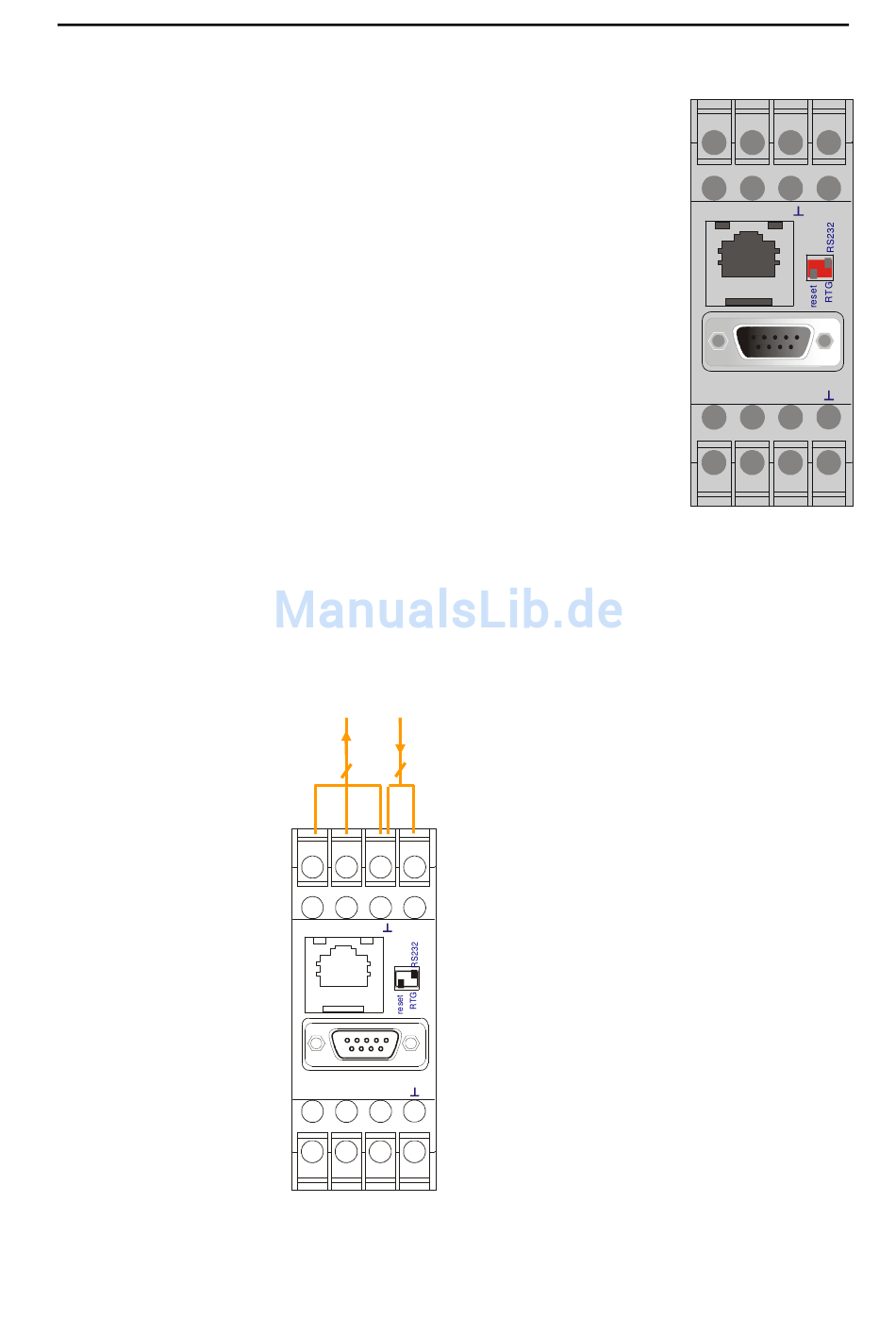

4. 4. 4. 4. Anschlussbelegung des InoLan Moduls
708 054 D
G 24 Volt
RT
3 2
R T G/ +24
INOTEC InoLan
990 063
GND RxD TxD
4
Betriebsanleitung InoLan
R T G/
990 063
INOTEC INOTEC INOTEC INOTEC InoLan InoLan InoLan InoLan
GND RxD TxD
INOTEC 12.09.2007
+24V
