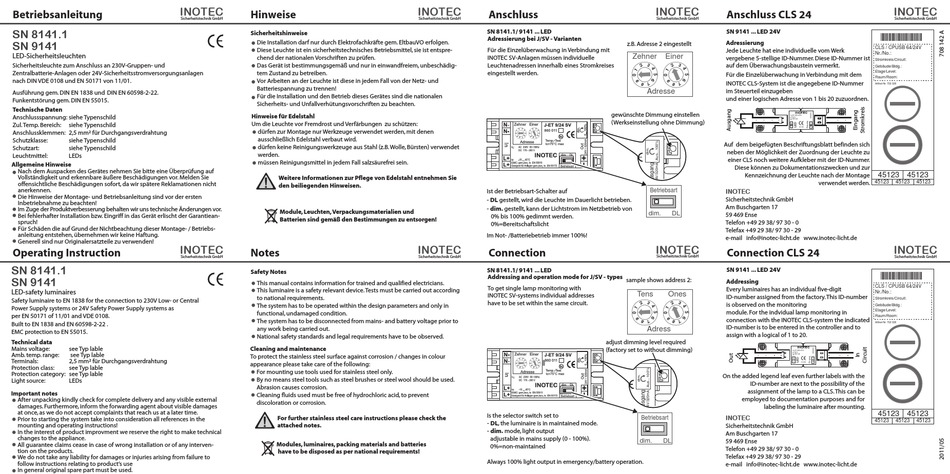

InoTec SN 8141.1 Betriebsanleitung

INOTEC
Betriebsanleitung
Sicherheitstechnik GmbH
SN 8141.1
SN 9141
LED-Sicherheitsleuchten
Sicherheitsleuchte zum Anschluss an 230V-Gruppen- und
Zentralbatterie-Anlagen oder 24V-Sicherheitsstromversorgungsanlagen
nach DIN VDE 0108 und EN 50171 von 11/01.
Ausführung gem. DIN EN 1838 und DIN EN 60598-2-22.
Funkentstörung gem. DIN EN 55015.
Technische Daten
Anschlussspannung: siehe Typenschild
Zul. Temp. Bereich: siehe Typenschild
Anschlussklemmen: 2,5 mm² für Durchgangsverdrahtung
Schutzklasse: siehe Typenschild
Schutzart: siehe Typenschild
Leuchtmittel: LEDs
Allgemeine Hinweise
Nach dem Auspacken des Gerätes nehmen Sie bitte eine Überprüfung auf
Vollständigkeit und erkennbare äußere Beschädigungen vor. Melden Sie
offensichtliche Beschädigungen sofort, da wir spätere Reklamationen nicht
anerkennen.
Die Hinweise der Montage- und Betriebsanleitung sind vor der ersten
Inbetriebnahme zu beachten!
Im Zuge der Produktverbesserung behalten wir uns technische Änderungen vor.
Bei fehlerhafter Installation bzw. Eingriff in das Gerät erlischt der Garantiean-
spruch!
Für Schäden die auf Grund der Nichtbeachtung dieser Montage- / Betriebs-
anleitung entstehen, übernehmen wir keine Haftung.
Generell sind nur Originalersatzteile zu verwenden!
INOTEC
Operating Instruction
Sicherheitstechnik GmbH
SN 8141.1
SN 9141
LED-safety luminaires
Safety luminaire to EN 1838 for the connection to 230V Low- or Central
Power Supply systems or 24V Safety Power Supply systems as
per EN 50171 of 11/01 and VDE 0108.
Built to EN 1838 and EN 60598-2-22 .
EMC protection to EN 55015.
Technical data
Mains voltage: see Typ lable
Amb. temp. range: see Typ lable
Terminals: 2,5 mm² für Durchgangsverdrahtung
Protection class: see Typ lable
Protection category: see Typ lable
Light source: LEDs
Important notes
After unpacking kindly check for complete delivery and any visible external
damages. Furthermore, inform the forwarding agent about visible damages
at once, as we do not accept complaints that reach us at a later time.
Prior to starting the system take into consideration all references in the
mounting and operating instructions!
In the interest of product improvment we reserve the right to make technical
changes to the appliance.
All guarantee claims cease in case of wrong installation or of any interven-
tion on the products.
We do not take any liability for damages or injuries arising from failure to
follow instructions relating to product's use
In general original spare part must be used.
INOTEC
Hinweise
Sicherheitstechnik GmbH
Sicherheitshinweise
Die Installation darf nur durch Elektrofachkräfte gem. EltbauVO erfolgen.
Diese Leuchte ist ein sicherheitstechnisches Betriebsmittel, sie ist entspre-
chend der nationalen Vorschriften zu prüfen.
Das Gerät ist bestimmungsgemäß und nur in einwandfreiem, unbeschädig-
tem Zustand zu betreiben.
Vor Arbeiten an der Leuchte ist diese in jedem Fall von der Netz- und
Batteriespannung zu trennen!
Für die Installation und den Betrieb dieses Gerätes sind die nationalen
Sicherheits- und Unfallverhütungsvorschriften zu beachten.
Hinweise für Edelstahl
Um die Leuchte vor Fremdrost und Verfärbungen zu schützen:
dürfen zur Montage nur Werkzeuge verwendet werden, mit denen
ausschließlich Edelstahl verbaut wird.
dürfen keine Reinigungswerkzeuge aus Stahl (z.B. Wolle, Bürsten) verwendet
werden.
müssen Reinigungsmittel in jedem Fall salzsäurefrei sein.
Weitere Informationen zur Pflege von Edelstahl entnehmen Sie
den beiliegenden Hinweisen.
Module, Leuchten, Verpackungsmaterialien und
Batterien sind gemäß den Bestimmungen zu entsorgen!
INOTEC
Notes
Sicherheitstechnik GmbH
Safety Notes
This manual contains information for trained and qualified electricians.
This luminaire is a safety relevant device. Tests must be carried out according
to national requirements.
The system has to be operated within the design parameters and only in
functional, undamaged condition.
The system has to be disconnected from mains- and battery voltage prior to
any work being carried out.
National safety standards and legal requirements have to be observed.
Cleaning and maintenance
To protect the stainless steel surface against corrosion / changes in colour
appearance please take care of the following:
For mounting use tools used for stainless steel only.
By no means steel tools such as steel brushes or steel wool should be used.
Abrasion causes corrosion.
Cleaning fluids used must be free of hydrochloric acid, to prevent
discoloration or corrosion.
For further stainless steel care instructions please check the
attached notes.
Modules, luminaires, packing materials and batteries
have to be disposed as per national requirements!
INOTEC
Anschluss
Sicherheitstechnik GmbH
SN 8141.1/ 9141 ... LED
Adressierung bei J/SV - Varianten
z.B. Adresse 2 eingestellt
Für die Einzelüberwachung in Verbindung mit
Zehner Einer
INOTEC SV-Anlagen müssen individuelle
Leuchtenadressen innerhalb eines Stromkreises
eingestellt werden.
Adresse
gewünschte Dimmung einstellen
(Werkseinstellung ohne Dimmung)
Betriebsart
Ist der Betriebsart-Schalter auf
- DL gestellt, wird die Leuchte im Dauerlicht betrieben.
- dim. gestellt, kann der Lichtstrom im Netzbetrieb von
dim.
0% bis 100% gedimmt werden.
0%=Bereitschaftslicht
Im Not- /Batteriebetrieb immer 100%!
INOTEC
Connection
Sicherheitstechnik GmbH
SN 8141.1/ 9141 ... LED
Addressing and operation mode for J/SV - types
sample shows address 2:
To get single lamp monitoring with
Tens
INOTEC SV-systems individual addresses
have to be set within the same circuit.
Adress
adjust dimming level required
(factory set to without dimming)
Is the selector switch set to
Betriebsart
- DL, the luminaire is in maintained mode.
- dim. mode, light output
adjustable in mains supply (0 - 100%).
dim. DL
0%=non-maintained
Always 100% light output in emergency/battery operation.
Anschluss CLS 24
SN 9141 ... LED 24V
Adressierung
Jede Leuchte hat eine individuelle vom Werk
vergebene 5-stellige ID-Nummer. Diese ID-Nummer ist
auf dem Überwachungsbaustein vermerkt.
Für die Einzelüberwachung in Verbindung mit dem
INOTEC CLS-System ist die angegebene ID-Nummer
im Steuerteil einzugeben
und einer logischen Adresse von 1 bis 20 zuzuordnen.
INOTEC
Un:DC 24V±20%
ta: 50°C
IA=325 mA
01/09
Auf dem beigefügten Beschriftungsblatt befinden sich
neben der Möglichkeit der Zuordnung der Leuchte zu
einer CLS noch weitere Aufkleber mit der ID-Nummer.
Diese können zu Dokumentationszwecken und zur
Kennzeichnung der Leuchte nach der Montage
verwendet werden.
INOTEC
Sicherheitstechnik GmbH
Am Buschgarten 17
DL
59 469 Ense
Telefon +49 29 38/ 97 30 - 0
Telefax +49 29 38/ 97 30 - 29
e-mail info@inotec-licht.de www.inotec-licht.de
Connection CLS 24
SN 9141 ... LED 24V
Addressing
Every luminaires has an individual five-digit
Ones
ID-number assigned from the factory. This ID-number
is observed on the monitoring
module. For the indvidual lamp monitoring in
connection with the INOTEC CLS-system the indicated
ID-number is to be entered in the controller and to
assign with a logical of 1 to 20.
INOTEC
Un:DC 24V±20%
ta: 50°C
IA=325 mA
01/09
On the added legend leaf even further labels with the
ID-number are next to the possibility of the
assignment of the lamp to a CLS. This can be
employed to documentation purposes and for
labeling the luminaire after mounting.
INOTEC
Sicherheitstechnik GmbH
Am Buschgarten 17
59 469 Ense
Telefon +49 29 38/ 97 30 - 0
Telefax +49 29 38/ 97 30 - 29
e-mail info@inotec-licht.de www.inotec-licht.de
INOTEC
Sicherheitstechnik GmbH
4512345634564
CLS / CPUSB 64/24V
Nr./No.:
Stromkreis/Circuit:
Gebäude/Bldg.:
Etage/Level:
Raum/Room:
Artikel-Nr. 702 026
45123 45123
45123 45123 45123
INOTEC
Sicherheitstechnik GmbH
4512345634564
CLS / CPUSB 64/24V
Nr./No.:
Stromkreis/Circuit:
Gebäude/Bldg.:
Etage/Level:
Raum/Room:
Artikel-Nr. 702 026
45123 45123
45123 45123 45123
