Installations- und Betriebsanleitung
InoLan / InoWeb

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für InoTec InoLan

  • Seite 1 Installations- und Betriebsanleitung InoLan / InoWeb...
  • Seite 2: Inhaltsverzeichnis

    Betriebsanleitung InoLan Inhalt: Seite 1. Allgemeines 2. Sicherheitshinweise 3. Funktionsbeschreibung 4. Anschlussbelegung 5. Technische Daten 6. Inbetriebnahme 7. Programmierung 7.1 Netzwerkeinstellungen 7.2 Applikationseinstellungen 7.2.1 InoLan 7.2.2 INOWEB 8. InoLan 9. INOWEB 9.1 Automatische Email 9.2 Einstellungen Weboberfläche 708 054 D...
  • Seite 3: Allgemeines

    Betriebsanleitung InoLan 1. 1. 1. 1. Allgemeines Nach dem Auspacken des Gerätes nehmen Sie bitte eine Überprüfung auf Vollständigkeit und erkennbare äußere Beschädigungen vor. Melden Sie offensichtliche Beschädigungen sofort, da wir spätere Reklamationen nicht anerkennen. Die Hinweise der Montage- und Betriebsanleitung sind vor der ersten Inbetriebnahme zu beachten! Bei fehlerhafter Installation bzw.
  • Seite 4: Funktionsbeschreibung

    IP-Adresse fest eingegeben (Werkseitig vor Auslieferung oder Vor-Ort), oder per DHCP selbständig von einem zuständigen Server im Netzwerk zugewiesen, werden. Der aktive Datenbus kann am InoLan - Modul über einen Schalter eingestellt werden. Ein weiterer Schalter startet den Netzwerkcontroller neu.
  • Seite 5: Technische Daten

    Betriebsanleitung InoLan 5. 5. 5. 5. Technische Daten Nennspannung U : 24V DC ± 10% Nennverbrauch: 1,7 W Temp.-Bereich: -15° C bis +40° C Schutzart: IP 20 (Klemme) IP 40 (Gehäuse) Gehäuse: Thermoplast Kunststoff DIN-Schienengehäuse Leiteranschluss: 2,5mm² eindrahtig oder 1,5mm² Litze mit Aderendhülse Funkentstörung:...
  • Seite 6: Modul Ist Werksseitig Im Gerät Eingebaut Und Vorprogrammiert

    Bei einer Nachrüstung muss das Eprom des Steuerteils ebenfalls aktualisiert werden! 1. Drahtung nach Anschlussbild komplettieren. 2. Falls INOLAN nicht vorprogrammiert ist, die Programmierung nach Kapitel 7 der Anleitung vornehmen. 3. Netzwerkkabel anschließen. 4. Schalter RTG/RS232 auf RTG stellen.
  • Seite 7: Programmierung

    Die Programmierung des Moduls erfolgt über die serielle Schnittstelle an der Vorderseite mit einem eins-zu-eins Kabel und einem Terminalprogramm wie zum Beispiel HyperTerminal von Microsoft. Dabei muss der Schalter RTG/RS232 am INOLAN auf RS232 stehen. Nach dem Start von HyperTerminal...
  • Seite 8 Kommunikation mit dem InoLan-Modul eingestellt. Folgende Werte sind einzutragen: 9600 Baud, 8 Datenbits, keine Parität und 1 Stopbit. Nach Betätigung des Reset-Schalters am INOLAN-Modul erscheint folgender Text im Terminalbildschirm:     Hinweis auf die Firmware NET+WORKS Version 6.0 Copyright (c) 2003, NETsilicon, Inc.
  • Seite 9: Netzwerkeinstellungen

    Betriebsanleitung InoLan 7.1. Netzwerkeinstellungen Um die Netzwerkeinstellungen zu ändern, muss innerhalb der nächsten fünf Sekunden eine Taste betätigt werden, ansonsten startet die Applikationssoftware.     m eingeben um Parameter zu Press A to Accept the settings, or M to Modify?m modifizieren.
  • Seite 10: Applikationseinstellungen

    Die Applikationssoftware wird nach Ablauf der fünf Sekunden Wartezeit gestartet und fragt dann die notwendigen Einstellungen ab. 7.2.1 InoLan Bei Einsatz der Software INOLAN als Umsetzer zwischen SVPC und RTG-BUS kann die Baudrate für den BUS eingestellt werden. ********** InoLAN [Version 0] starting ********** UART Baudrate (110,300,1200,2400,...
  • Seite 11 Betriebsanleitung InoLan ----------------------------------------------------------------------------- APPLIKATIONS PARAMETER: Neues Password for WEB-Zugriff (max. 9 character) Benutzername=WEBUSER Password:     Eingabe Passwort HTML Seite. TimeOut abwarten = keine Änderung WEB Password aktualisiert!! Aktuelle Ortsangabe: TEchnical Training 2007 Neue Ortsangabe (max. 40 Zeichen): ...
  • Seite 12: Inolan

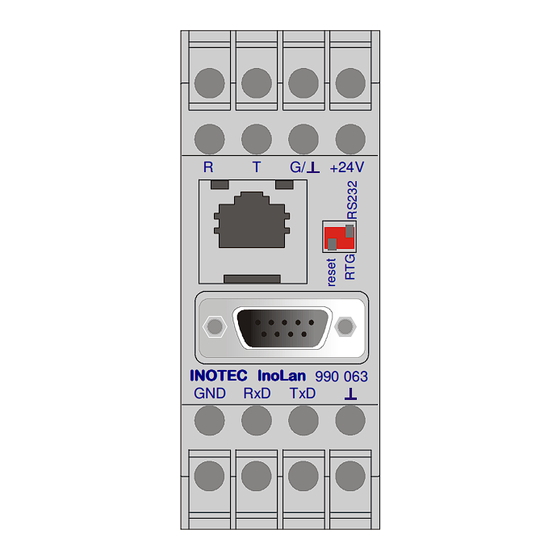

    Betriebsanleitung InoLan 8. 8. 8. 8. InoLan Die SVPC-Software kann bis zu 32 InoLan-Module per Netzwerk überwachen. Ein Parallelbetrieb mit der seriellen Kommunikation über den RTG-Bus ist möglich. +24V +24V +24V INOTEC INOTEC InoLan InoLan 990 063 INOTEC INOTEC InoLan...
  • Seite 13: Inoweb

    Betriebsanleitung InoLan 9. 9. 9. 9. INOWEB Für die Visualisierung des CPS-Gerätezustandes mit HTML-Seite benötigen Sie einen normalen Webbrowser wie zum Beispiel Internet Explorer, Mozilla, Opera oder Konquerer. Die Anwahl des entsprechenden INOWEB-Moduls erfolgt über die Eingabe der IP-Adresse in die Adresszeile des Webbrowsers.
  • Seite 14 Betriebsanleitung InoLan Wird eine Stromkreisumschaltung (SKU) angeklickt, werden die Leuchten und ihr Zustand angezeigt. Rote Leuchte = Störung, grüne Leuchten = in Ordnung. Wenn der Mauszeiger auf eine Leuchte bewegt wird, erscheint nach einem kurzen Augenblick unterhalb des Zeigers der Leuchtenzielort im Klartext.
  • Seite 15: Automatische Email

    9.1. Automatische Email Ab der Version 1.62 bietet das INOWEB-Modul die Möglichkeit eine automatische Email zu versenden, die Informationen bis zur Leuchtenstörung enthält. *************************************************************************** ***** INOTEC Sicherheitstechnik GmbH - WebServer CPS 220 V1.62[15]@ --------------------------------------------------------------------------- ----- System: INOTEC CPS 220, Adr.:01 Identifikation: test Status: Störung...
  • Seite 16: Einstellungen Weboberfläche

    Betriebsanleitung InoLan 9.2. Einstellungen Weboberfläche Applikationseinstellungen können ab der Version 1.62 im Webbrowser vorgenommen werden. Bei Aufruf der Seite Setup erfolgt zur Sicherheit die Abfrage des Konfigurationspasswortes. Benutzer: root Passwort: Netsilicon Nach erfolgreicher Bestätigung erscheint folgender Dialog: In der Ortsangabe zum Gerät kann eine Bezeichnung mit bis zu 40 Zeichen eingegeben werden, welches im Webfenster und auf den Ausdrucken dargestellt wird.
  • Seite 17 Betriebsanleitung InoLan Kennziffer Ereignis Beschreibung Status sich ändert Bei jeder Statusänderung wird eine Email versendet. Nach jedem FT Nach jedem Funktionstest wird eine Email versendet. Bei BT Start/Ende Bei Start und bei Ende eines Betriebsdauertest versendet das Modul eine Email Bei Störung...
  • Seite 18 Betriebsanleitung InoLan 708 054 D INOTEC 12.09.2007...
  • Seite 19 Betriebsanleitung InoLan INOTEC Sicherheitstechnik GmbH Am Buschgarten 17 59 469 Ense Tel 0 29 38/97 30-0 Fax 0 29 38/97 30-29 www.inotec-licht.de Technische Änderungen vorbehalten! info@inotec-licht.de 708 054 D INOTEC 12.09.2007...
