InoTec BN 7169 Betriebsanleitung

INOTEC
Betriebsanleitung
Sicherheitstechnik GmbH

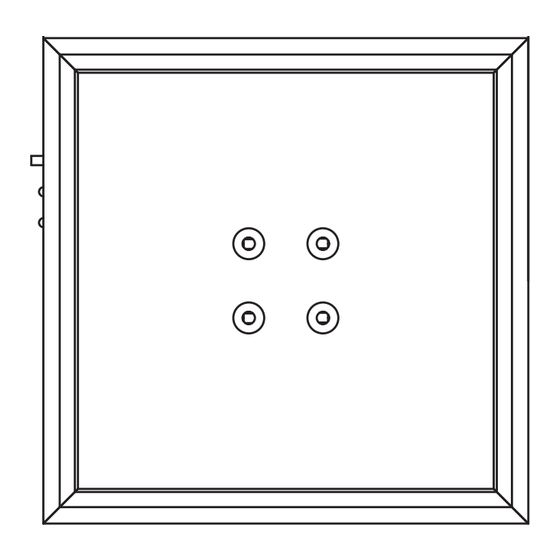

BN 7169
Einzelbatterie Sicherheitsleuchte gem. DIN VDE 0108,
DIN EN 1838 ,DIN EN 60598-2-22 und DIN EN 55015.
Technische Daten
Gehäuse: Aluminium
Montage: Deckenaufbaumontage
Anschlussspannung: 230V±10%AC, 50/60 Hz
Zul. Temp. Bereich: Ungeschaltetes Dauerlicht -5°C ...+35°C
Bereitschaftsschaltung 0°C ...+40°C
Anschlussklemmen: 3 x 2,5 mm²
Schutzklasse: I
Schutzart: IP 40
Leuchtmittel: 4 Power LEDs 1W
Batterie LED: Ni-Cd 4,8V 1,1Ah
Lichtstromverhältnis LED: 1h=65%
3h=30%
Nennbetriebsdauer: 1h oder 3h
BN Versorgungseinheit SV/B 1-3/D AP
Technische Daten
Gehäuse: Aluminium
Montage: Wandaufbau / -einbaumontage
Anschlussspannung: 230V±10%AC, 50/60 Hz
Anschlussklemmen: 3 x 2,5 mm²
Schutzklasse: I
Schutzart: IP 40
Lichtstromverhältnis LED: 1h=65%
3h=30%
INOTEC
Operating Instruction
Sicherheitstechnik GmbH
BN 7169
Self-contained emergency luminaire to DIN VDE 0108,
EN 1838, EN 60598-2-22 und EN 55015.
Technical data
Housing: Aluminium
Mounting: Ceiling mounting
Mains voltage: 230V±10%AC, 50/60 Hz
Amb. temp. range: Maintained mode -5°C ...+35°C
Non-maintained mode 0°C ...+40°C
Terminals: 3 x 2,5 mm²
Protection class: I
Protection category: IP 40
Lamp: 4 Power LEDs 1W
Battery LED: Ni-Cd 4,8V 1,1Ah
Light output ratio: 1h=65%
3h=30%
Rated duration: 1h oder 3h
BN Power supply SV/B 1-3/D APP
Technical data
Housing: Aluminium
Mounting: Wall or recessed wall mounting
Mains voltage: 230V±10%AC, 50/60 Hz
Terminals: 3 x 2,5 mm²
Protection class: I
Protection category: IP 40
Light output ratio: 1h=65%
3h=30%
INOTEC
Hinweise
Sicherheitstechnik GmbH
Allgemeine Hinweise
Nach dem Auspacken des Gerätes nehmen Sie bitte eine Überprüfung auf
Vollständigkeit und erkennbare äußere Beschädigungen vor. Melden Sie
offensichtliche Beschädigungen sofort, da wir spätere Reklamationen nicht
anerkennen.
Die Hinweise der Montage- und Betriebsanleitung sind vor der ersten
Inbetriebnahme zu beachten!
Im Zuge der Produktverbesserung behalten wir uns technische Änderungen vor.
Bei fehlerhafter Installation bzw. Eingriff in das Gerät erlischt der
Garantieanspruch!
Für Schäden die auf Grund der Nichtbeachtung dieser Montage- /
Betriebsanleitung entstehen, übernehmen wir keine Haftung.
Generell sind nur Originalersatzteile zu verwenden!
Sicherheitshinweise
Die Installation darf nur durch Elektrofachkräfte gem. EltbauVO erfolgen.
Diese Leuchte ist ein sicherheitstechnisches Betriebsmittel, sie ist
entsprechend der nationalen Vorschriften zu prüfen.
Das Gerät ist bestimmungsgemäß und nur in einwandfreiem,
unbeschädigtem Zustand zu betreiben.
Vor Arbeiten an der Leuchte ist diese in jedem Fall von der Netz- und
Batteriespannung zu trennen!
Für die Installation und den Betrieb dieses Gerätes sind die nationalen
Sicherheits- und Unfallverhütungsvorschriften zu beachten.
Batteriehinweise
Die Batterie darf max. 6 Monate ohne Ladung gelagert werden!
Vor der ersten Prüfung müssen die Batterien in der Leuchte mind. 24
Stunden geladen werden.
Die Batterien können an INOTEC zurückgegeben werden
Module, Leuchten, Verpackungsmaterialien und Batterien sind
gemäß den Bestimmungen zu entsorgen!
INOTEC
Notes
Sicherheitstechnik GmbH
Important notes
After unpacking kindly check for complete delivery and any visible external
damages. Furthermore, inform the forwarding agent about visible damages
at once, as we do not accept complaints that reach us at a later time.
Prior to starting the system take into consideration all references in the
mounting and operating instructions!
In the interest of product improvment we reserve the right to make technical
changes to the appliance.
All guarantee claims cease in case of wrong installation or of any
intervention on the products.
We do not take any liability for damages or injuries arising from failure to
follow instructions relating to product's use
In general original spare part must be used.
Safety Notes
This manual contains information for trained and qualified electricians.
This luminaire is a safety relevant device. Tests must be carried out according
to national requirements.
The system has to be operated within the design parameters and only in
functional, undamaged condition.
The system has to be disconnected from mains- and battery voltage prior to
any work being carried out.
National safety standards and legal requirements have to be observed.
Battery notes
Do not store batteries > 6 months without charging!
Prior to any test carried out the batteries must be charged for at least
24 hours.
Old batteries can be given back to INOTEC.
Modules, luminaires, packing materials and batteries have to be
disposed as per national requirements!
INOTEC
Anschluss
Sicherheitstechnik GmbH
Funktionsüberwachung ohne BUS-Leitung
Leuchten mit SV- Funktionsüberwachung führen selbsttätig den vorgeschrie-
benen Funktionstest und den jährlichen Betriebsdauertest durch. Dazu
muß die Leuchte wie folgt programmiert werden:
Die Prüftaste < 5 sec. betätigen - die Leuchte startet den Funktionstest.
Alle 7 Tage wird zu diesem Zeitpunkt der Funktionstest ausgeführt.
Die Prüftaste > 5 sec. betätigen - die Leuchte startet den Betriebsdauertest.
Jährlich wird der Betriebsdauertest zu diesem Zeitpunkt selbsttätig ausgeführt.
Erneutes Betätigen der Prüftaste > 5 sec. unterbricht den Betriebsdauertest.
Anschluss der Leuchten mit BUS-Leitung an BNS 32, BNS 59 oder
Universal -Controller mit BN 64 Karte
Für die Einzelüberwachung der Leuchten in Verbindung mit einer Über-
wachungseinrichtung müssen die Leuchten an die BUS - Leitung
(Klemmen B+/B-) angeschlossen und addressiert werden. (Achtung!
Adresse 00 ist nicht belegt! Siehe entsprechende Anleitung der
Überwachungseinrichtungen)
Beispiel: Leuchte ist auf Adresse 24 eingestellt
BUS-Klemme
Zehner Einer B+
0 0
9 1 9 1 3
B-
2 2
8 8
3 3
7 7
1
6 4 6 4
5 5 1Std. oder 3Std.
Adresse
Std.
Notlichtbetrieb
INOTEC
Connection
Sicherheitstechnik GmbH
Function supervision BNP ...SV
Luminaires with SV-function supervision automatically initiate a function test
and a battery duration test every year. Both tests can be set manually by pushing
the test button as follows:
Actuate the test button < 5 seconds - the device starts the function test.
Every 7 days the test is started now automatically at the same time.
Actuate < 5 seconds - the device starts the battery duration test.
The battery duration test will be executed at this time once a year.
Pressing the test button > 5 seconds again interrupts the battery duration test.
Luminaires BN...SV/B connected to BNS 32, BNS 59 or universal
controller with BN 64 module.
For central monitoring the luminaires must be connected to the bus- line
(Terminal B+ /B-) and individually adressed
(Attention! Do not use luminaire address 00!
For further info consult monitoring station instructions)
Example: Luminaire set for address 24
BUS-terminals
Zehner Einer B+
0 0
9 1 9 1 3
B-
2 2
8 8
7 3 7 3
4 4 1 1h or 3h
6 6
5 5
ratet duration
Adresse Std.
INOTEC

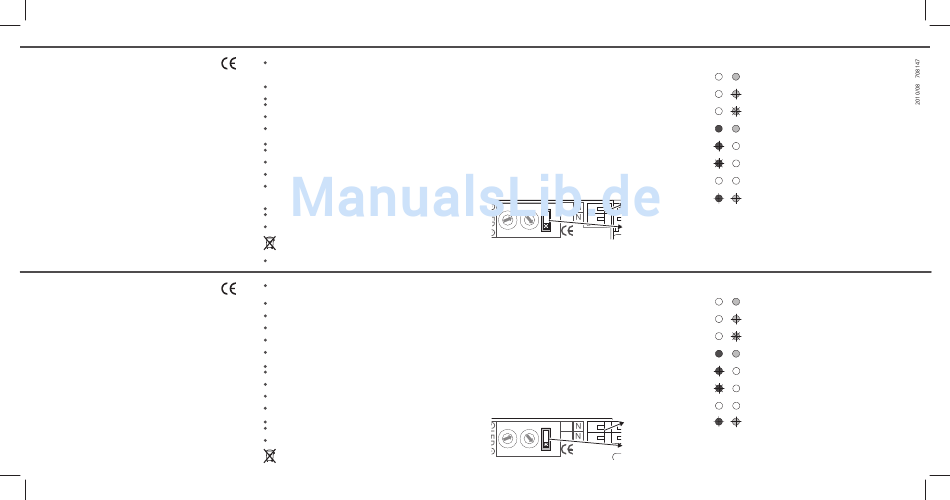

Meldungen
Sicherheitstechnik GmbH
Bei Leuchten mit SV- oder SV-Bus-Überwachung
grüne LED - an
Betrieb -
grüne LED - blinkt
Funktionstest
grüne LED - blitzt
Betriebsdauertest
rote/grüne LED - an
BT < 45 / 120 min. nicht erreicht
rote LED - blinkt
Lampe defekt
rote LED - blitzt
Batterie defekt
rote/grüne LED - aus
Netzausfall / Batteriebetrieb
grote/grüne LED - blinkt
INOTEC
Blockiert
Sicherheitstechnik GmbH
Am Buschgarten 17
D - 59 469 Ense
Telefon +49 29 38/ 97 30 - 0
Telefax +49 29 38/ 97 30 - 29
e-mail info@inotec-licht.de
www.inotec-licht.de
INOTEC
Status
Sicherheitstechnik GmbH
Luminaries with SV or SV-BUS supervision
Green LED - on
operation
Green LED - blinking
function test running
Green LED - flashing
battery duration test running
Red/Green LED - on,
rated DT< 45/120min, battery duration not achieved
Red LED - blinking
lamp failure
Red LED - flashing
battery failure
Red/Green LED - off
INOTEC
mains failure/battery operation
Sicherheitstechnik GmbH
Red/Green LED - blinking
Am Buschgarten 17
Blocked
D - 59 469 Ense
Telefon +49 29 38/ 97 30 - 0
Telefax +49 29 38/ 97 30 - 29
e-mail info@inotec-licht.de
www.inotec-licht.de
