4

Montage

Alle Abmessungen in den Abbildungen sind in Millimetern
(mm) angegeben.
4.1 Lieferumfang prüfen
▶
Überprüfen Sie das gelieferte Material.
Gültigkeit: VAI8/5-035 FMNI
ODER VAI8/5-035 KMNI
Nummer Beschreibung
1 Inneneinheit
1 Fernbedienung
1 Wandhalter der Fernbedienung
2 Schrauben für den Wandhalter der Fernbedie-
nung
2 Batterien AAA
2 M;uttern
1 Beutel mit Elementen
1 Isolierung für Rohre
0020250592_02 climaVAIR plus/exclusive Installations- und Wartungsanleitung
4.2

Abmessungen

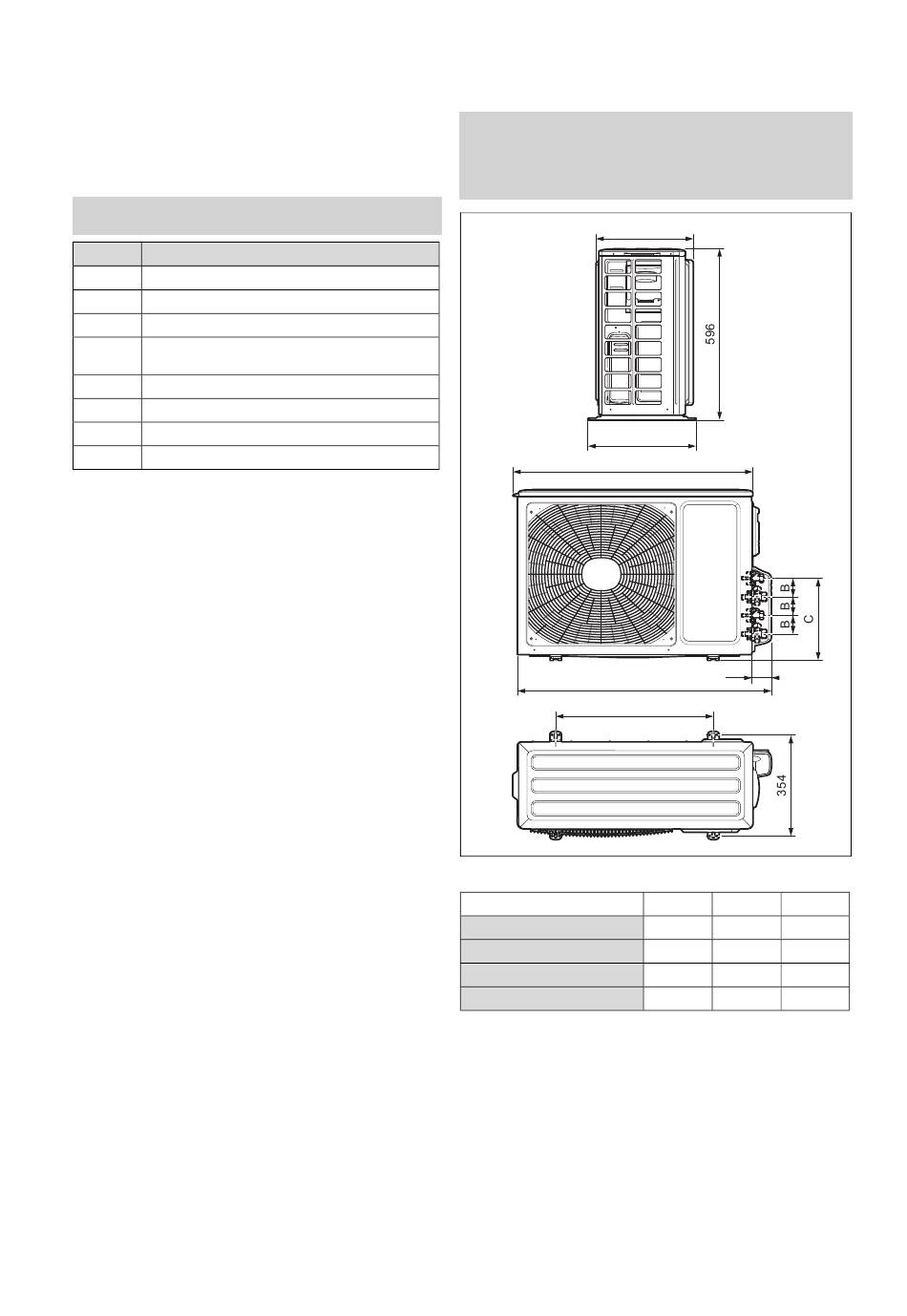

4.2.1 Abmessungen der Außeneinheit
Gültigkeit: VAF8-040W2NO
ODER VAF8-050W2NO
ODER VAF5-040W2NO
ODER VAF5-050W2NO
838
550
Abmessungen
VAF5-040W2NO
VAF5-050W2NO
VAF8-040W2NO
VAF8-050W2NO
Montage 4
303
378
A
899
A B
53 mm 50 mm 250 mm
53 mm 50 mm 250 mm
53 mm 50 mm 250 mm
53 mm 50 mm 250 mm
C
7
