WELGER RP 202 • RP 220 • RP 302 • RP 320
RP 220 FARMER • RP 320 FARMER
mit Schneidwerk und Schwenkboden
nur 2,00 m Aufsammler (siehe Tabelle 1)
Zyl.ø 32/20 - Hub 84
V=0.32 l
p=20 bar
A
M18x1.5
ø3
M
G1/4"
35 bar
ø1.2
P
M18x1.5
2

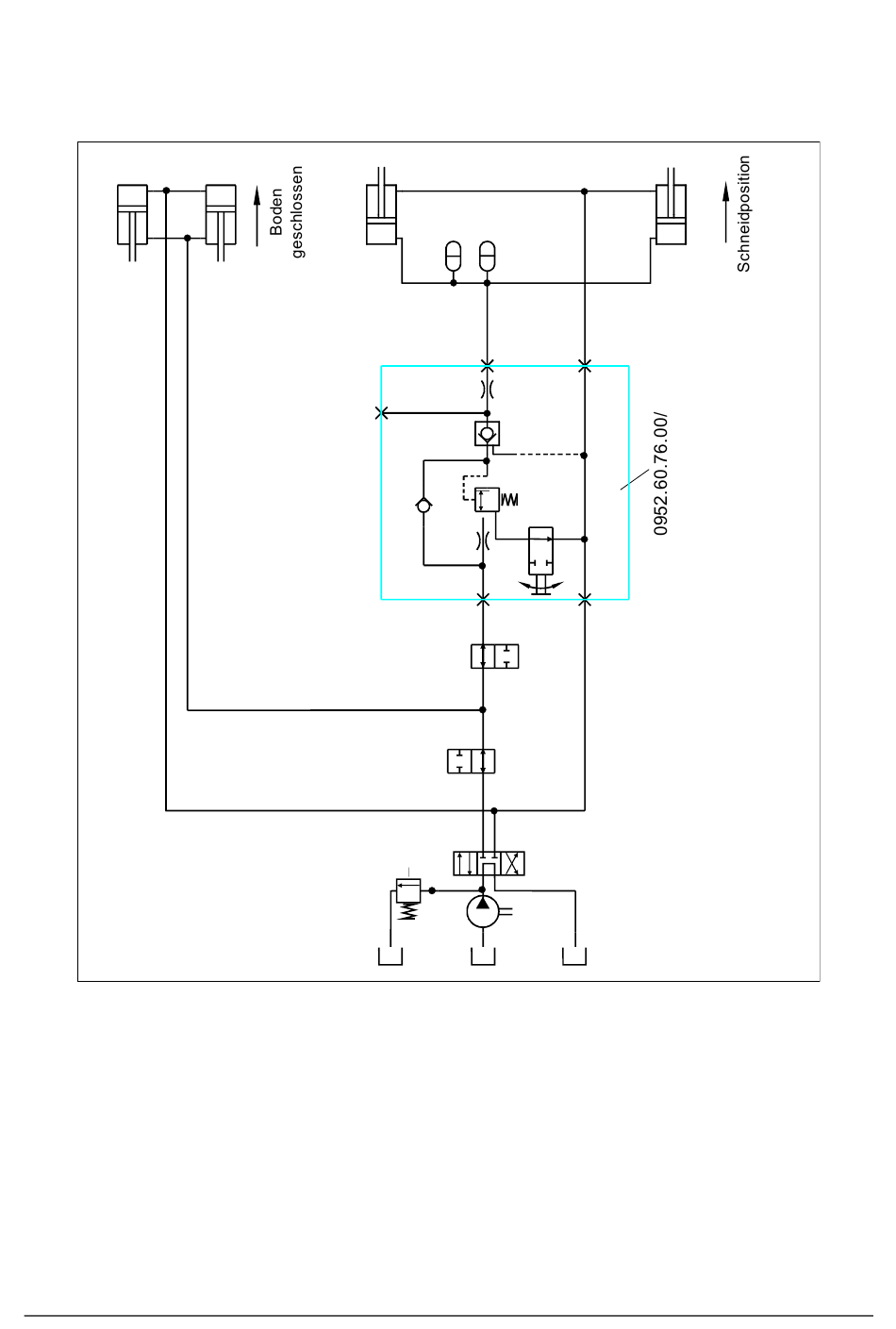

Bild 92
Hinweise:
•
Der Absperrhahn [1] muss während des Betriebes geschlossen
sein, da sich der Boden sonst absenken kann.
•
Während des Pressbetriebes muss der Umschalthahn „U" stets
zur Maschinenmitte zeigen.
B1
M18x1.5
U
B
M18x1.5
1
1724-105
