10.Überlastsicherung /
Reversiereinrichtung

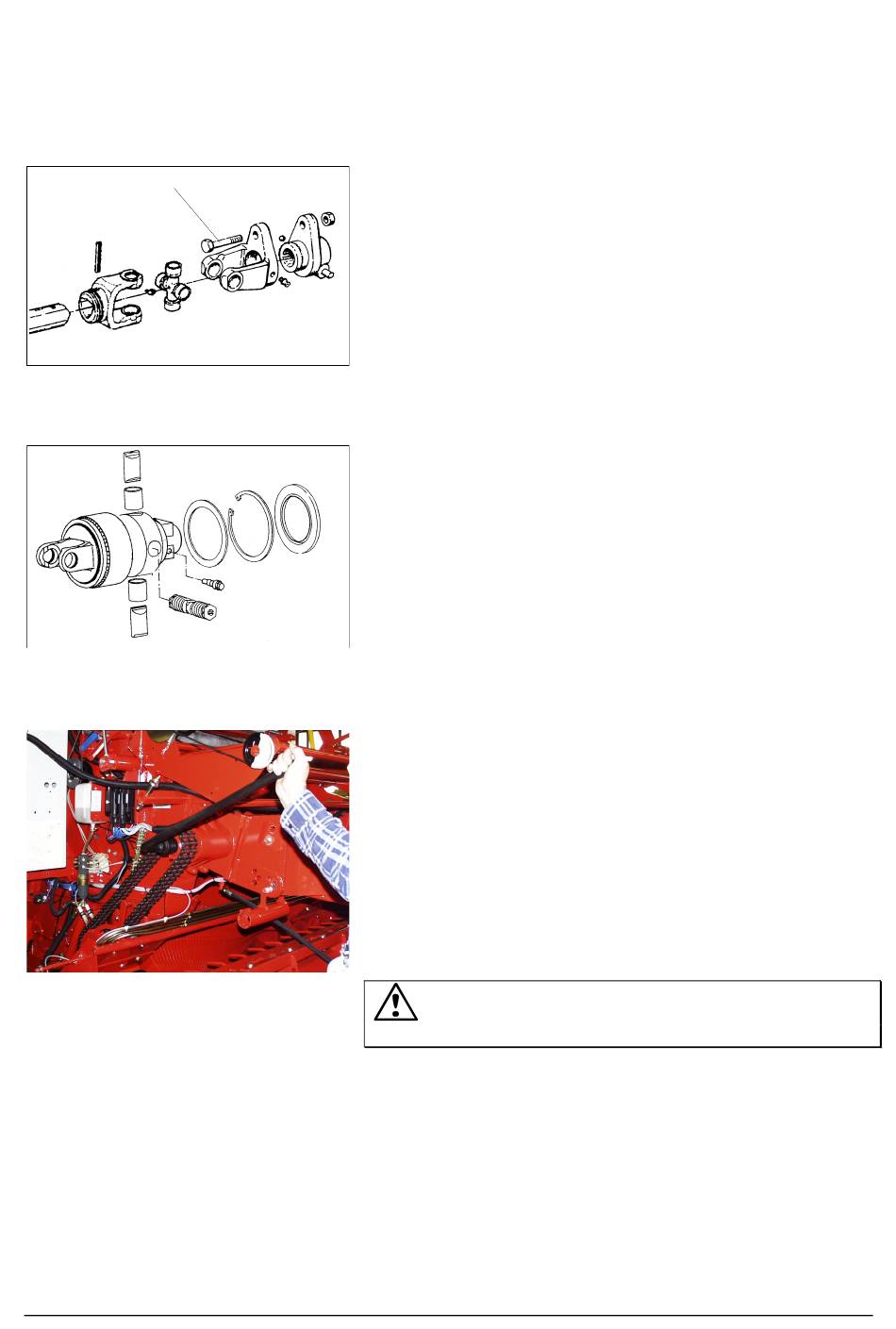

10.1. Gelenkwelle mit Scherbolzenkupplung*
In die Gelenkwelle ist maschinenseitig eine Scherbolzen-
kupplung eingebaut. Bei Überlast schert die Schraube [1] ab
und muss durch eine neue ersetzt werden. Maschine erst
wieder in Betrieb nehmen, wenn die Ursache der Überlastung
beseitigt ist.
Nur Original Ersatzteil verwenden:
Scherschraube m. Mutter...................................... 0930.84.53.00
1741-81

10.2. Gelenkwelle mit Nockenschaltkupplung*

Die Nockenschaltkupplung unterbricht bei Überlastung das
Antriebsmoment. Zapfwelle ausschalten und Ursache der
Überlastung beseitigen. Nach dem Einschalten der Zapfwelle
baut sich das Moment wieder auf, so dass die Maschine in
Betrieb gesetzt werden kann.
Lange und häufige Überlastungen vermeiden. Sicherstellen,
dass nur die zugehörige Gelenkwelle verwendet wird.
1741-82

10.3. Hauptantrieb reversieren

RP 220 / RP 320 ohne HYDROFLEXCONTROL*
Falls bei Maschinen ohne hydraulischem Schwenkboden
(HYDROFLEXCONTROL) der Einzugskanal verstopft, kann der
Hauptantrieb per Hand rückwärts gedreht werden (Bild 77):
•
Zapfwelle ausschalten
•
Motor abstellen und Zündschlüssel abziehen
•
Drehhilfe (SW 46 mm) aufsetzen und Maschine soweit
rückwärtsdrehen
werden kann;
Vor Wiederinbetriebnahme der Maschine die Drehhilfe
abziehen und alle Schutzverkleidungen schließen!
bis der Einzugsbereich
WELGER RP 202 • RP 220 • RP 302 • RP 320
freigeräumt
