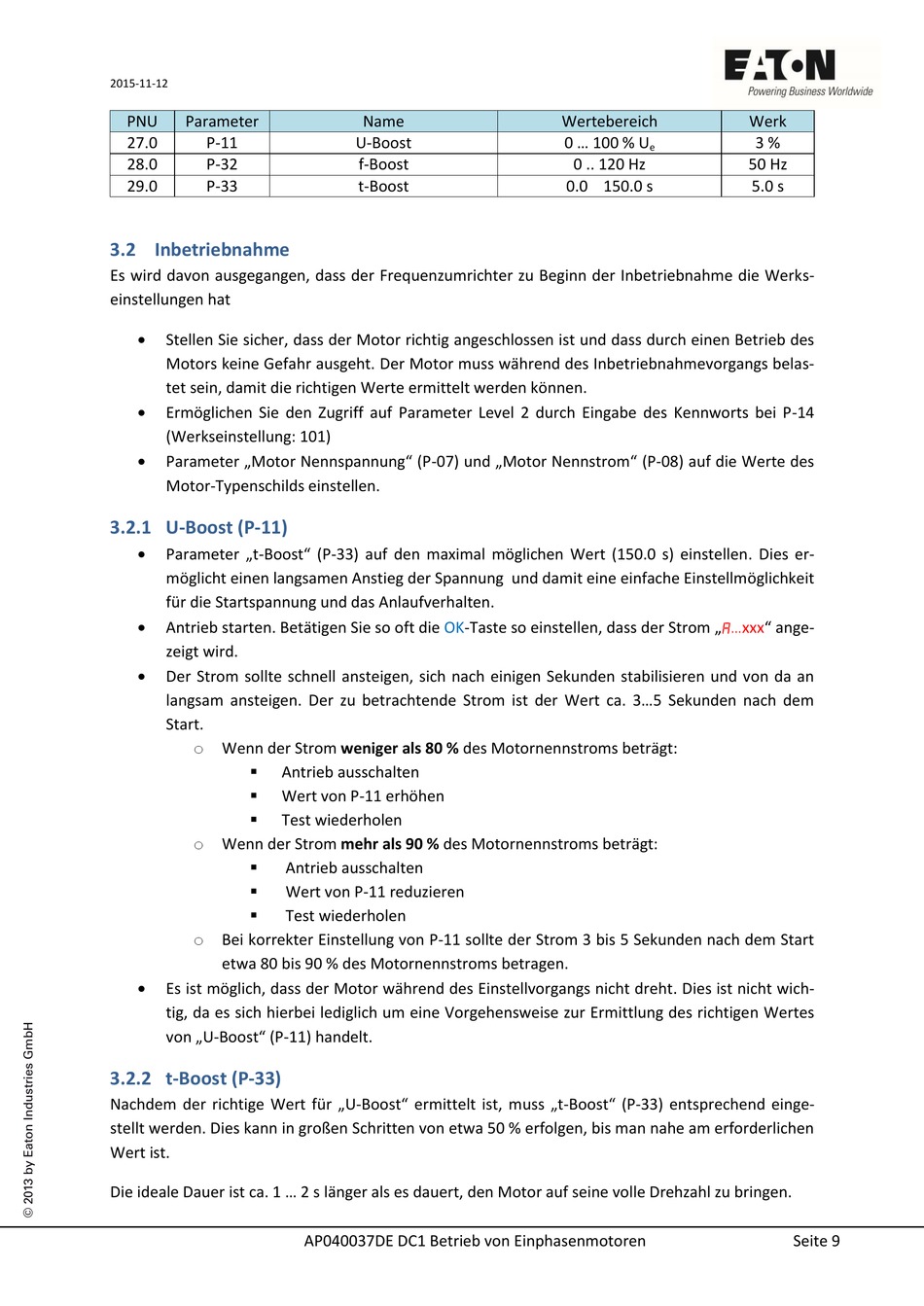

Inbetriebnahme; U-Boost (P-11); T-Boost (P-33) - Eaton PowerXL DC1 Bedienungsanleitung

2015-11-12
PNU Parameter
27.0 P-11
28.0 P-32
29.0 P-33

3.2 Inbetriebnahme

Es wird davon ausgegangen, dass der Frequenzumrichter zu Beginn der Inbetriebnahme die Werks-
einstellungen hat

Stellen Sie sicher, dass der Motor richtig angeschlossen ist und dass durch einen Betrieb des
Motors keine Gefahr ausgeht. Der Motor muss während des Inbetriebnahmevorgangs belas-
tet sein, damit die richtigen Werte ermittelt werden können.

Ermöglichen Sie den Zugriff auf Parameter Level 2 durch Eingabe des Kennworts bei P-14
(Werkseinstellung: 101)

Parameter „Motor Nennspannung" (P-07) und „Motor Nennstrom" (P-08) auf die Werte des
Motor-Typenschilds einstellen.

3.2.1 U-Boost (P-11)


Parameter „t-Boost" (P-33) auf den maximal möglichen Wert (150.0 s) einstellen. Dies er-
möglicht einen langsamen Anstieg der Spannung und damit eine einfache Einstellmöglichkeit
für die Startspannung und das Anlaufverhalten.

Antrieb starten. Betätigen Sie so oft die OK-Taste so einstellen, dass der Strom „ ...xxx" ange-
zeigt wird.

Der Strom sollte schnell ansteigen, sich nach einigen Sekunden stabilisieren und von da an
langsam ansteigen. Der zu betrachtende Strom ist der Wert ca. 3...5 Sekunden nach dem
Start.
o Wenn der Strom weniger als 80 % des Motornennstroms beträgt:

Antrieb ausschalten

Wert von P-11 erhöhen

Test wiederholen
o Wenn der Strom mehr als 90 % des Motornennstroms beträgt:



o Bei korrekter Einstellung von P-11 sollte der Strom 3 bis 5 Sekunden nach dem Start
etwa 80 bis 90 % des Motornennstroms betragen.

Es ist möglich, dass der Motor während des Einstellvorgangs nicht dreht. Dies ist nicht wich-
tig, da es sich hierbei lediglich um eine Vorgehensweise zur Ermittlung des richtigen Wertes
von „U-Boost" (P-11) handelt.

3.2.2 t-Boost (P-33)

Nachdem der richtige Wert für „U-Boost" ermittelt ist, muss „t-Boost" (P-33) entsprechend einge-
stellt werden. Dies kann in großen Schritten von etwa 50 % erfolgen, bis man nahe am erforderlichen
Wert ist.
Die ideale Dauer ist ca. 1 ... 2 s länger als es dauert, den Motor auf seine volle Drehzahl zu bringen.
Name
U-Boost
f-Boost
t-Boost
Antrieb ausschalten
Wert von P-11 reduzieren
Test wiederholen
AP040037DE DC1 Betrieb von Einphasenmotoren
Wertebereich
0 ... 100 % U
e
0 .. 120 Hz
0.0 150.0 s
Werk
3 %
50 Hz
5.0 s
Seite 9
