2 Bedienung des Messgeräts
2.1 Sicherheitsanforderungen für die Verwendung des MMI 12
!
Warnung
Für die Arbeit mit dem Gerät ist es notwendig, alle erforderlichen Maßnahmen für den Schutz gegen Ver-
letzungen und elektrische Schläge an Personen und Sachgegenständen durchzuführen.

Das Gerät darf nur von Personen mit den erforderlichen Fachkenntnissen für diese Art von Arbeit bedient werden. Diese Per-
son muss die Funktionsweise der in dieser Beschreibung aufgelisteten Geräte detailgerecht kennen.

Wenn das Gerät an Komponenten angeschlossen wird, die unter gefährlicher Spannung stehen, müssen alle notwendigen
Maßnahmen für den Schutz von Benutzer und Ausstattung gegen Verletzungen und Schäden durch elektrische Schläge un-
bedingt befolgt werden.

Personen, die die Installation oder Wartung des Geräts durchführen, müssen mit persönlicher Schutzkleidung und Werkzeug
ausgestattet sein und diese/s verwenden.

Wenn das Analysegerät auf nicht vom Hersteller vorgegebene Weise verwendet wird, kann der seitens des Geräts gewähr-
leistete Schutz beeinträchtigt werden.

Wenn das Analysegerät oder sein Zubehör beschädigt ist oder nicht ordnungsgemäß funktioniert, verwenden Sie es nicht
und schicken Sie es zur Reparatur ein.

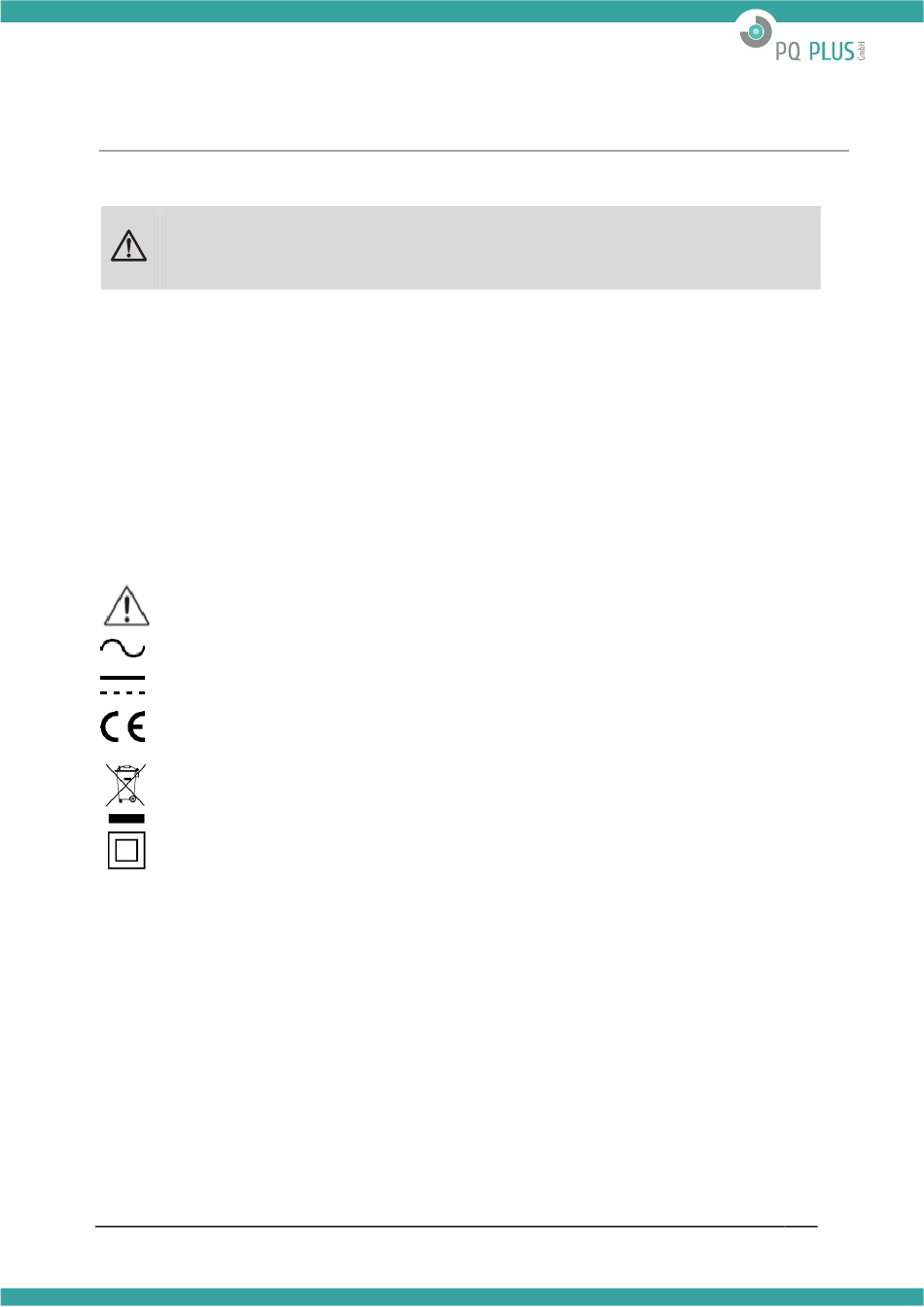

2.1.1 Bedeutung der auf dem Gerät verwendeten Symbole
Warnung – Betriebsanleitung lesen!
AC – Alternating Voltage (Wechselspannung)
DC – Direct Voltage (Gleichspannung)
Die CE-Kennzeichnung garantiert die Einhaltung der europäischen Richtlinien und Vorschriften.
Das Gerät darf nicht zusammen mit dem normalen Hausmüll entsorgt werden.
Doppelte oder verstärkte Isolation des Geräts (Schutzklasse II)
2.2 Installation des Geräts
Das MMI 12 ist für die Montage auf einer DIN-Hutschiene ausgelegt. Abbildung 1 zeigt die Abmessungen des Geräts. Die Bohrungspo-
sitionen für die Wandmontage, an denen das Gerät mit drei Schrauben verschraubt wird, sind über die gestrichelte Linie bemaßt. Der
maximale Kabelquerschnitt für Einsteck-Steckverbinder für Leistungs- und Spannungsmessungen beträgt 2,5 mm2 und 1,5 mm2 für
den RS-485-Steckverbinder.
Innerhalb der Schaltanlage am Installationsort und in der unmittelbaren Umgebung sollte eine ausreichende natürliche Luftzirkulation
gewährleistet sein. Installieren Sie in der Nähe des Geräts keine anderen Geräte, die eine erhebliche Wärmequelle darstellen könnten.
Bedienungsanleitung | MMI 12 4
