D
Funktionserklärung LED-Signal
Die rote LED auf der Motorsteuerung erfüllt nachfolgende Funktionen:
A) Elektrischer Anschluss in Ordnung = LED blinkt 3x und leuchtet
anschließend nicht mehr
B) Falschanschluss = LED blinkt permanent
Elektrischer Anschluss am Lüftungsgerät ist falsch. Schalt-/Versor-
gungsstromkreis prüfen (Netzklemme L, 1 und 2).
C) Falschanschluss = LED blinkt 3x und leuchtet permanent sobald
Klemme 1 oder 2 bestromt wird (zusätzlich ein lautes pfeifen des
Gerätes)
Elektrischer Anschluss am Lüftungsgerät ist falsch. Zwei unterschiedli-
che Phasen wurden angeschlossen somit 400V anstatt 230V.
D) Filterkontrollzeit abgelaufen = LED blinkt 5x
Eine Filterkontrolle bzw. der Filteraustausch ist durchzuführen.
E) Entladezustand = LED leuchtet ca. 5 Sekunden
Achtung!
Sobald
die
Stromversorgung
hen die elektronischen Bauteile noch unter elektrischer Span-
nung und werden entladen. Demontieren Sie in diesem Zu-
stand
nicht
die
Motorsteuerung
GB
Functions of the LED-signal
The red LED light on the motor control fulfils the following functions:
A) Electrical connection correct = LED flashes 3 times and then stops
lighting
B) Incorrect connection = LED flashes permanently
Electrical connection is incorrect. Check switching-/supply circuit.
(Clamp connector L, 1 and 2)
C) Incorrect connection = LED flashes 3 times and lights permanently
as soon as terminal 1 or 2 is energized (additionally a loud whistling
of the device)
Electrical connection to the ventilation unit is wrong. Two different
phases were connected thus 400V instead of 230V.
D) Filter replacement indicator = LED flashes 5 times
Filter needs to be checked and replaced if necessary.
E) Discharge state = LED lights up for approx. 5 seconds
Attention!
As the power supply disconnects from the device, some electronic
components remain under electrical voltage while discharging. At this
stage, do not remove the motor control from the fan unit!
zum
Gerät
getrennt
aus
der
Gebläseeinheit!
13
wird
ste-

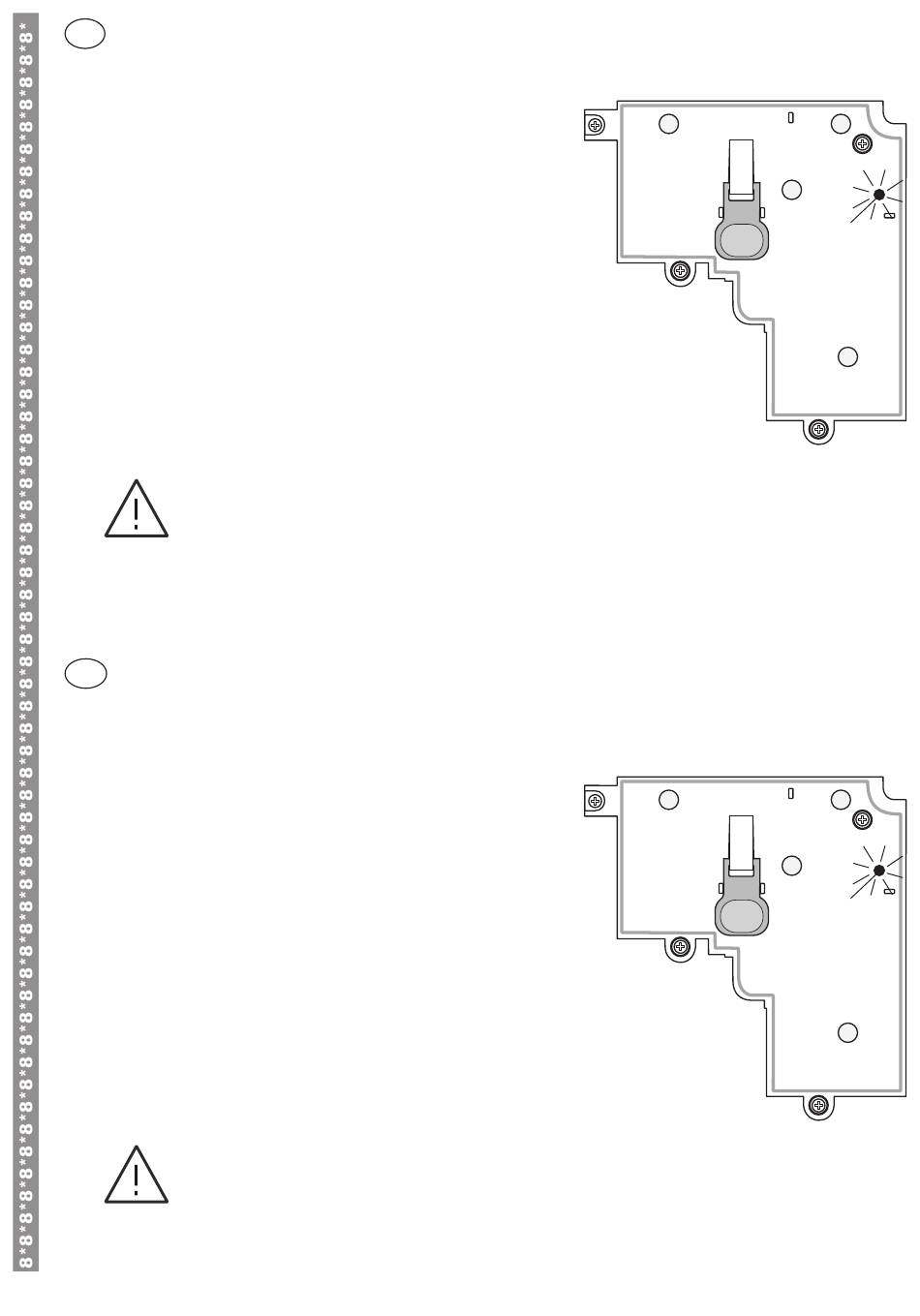

Motorsteuerung - Vorderseite
LED
Farbe: rot
Fig. 18
Motor control – Front side
LED
colour: red
Fig. 19
