Limodor compact Serie Montageanleitung

Montageanleitung Lüftungsgerät compact und ECom

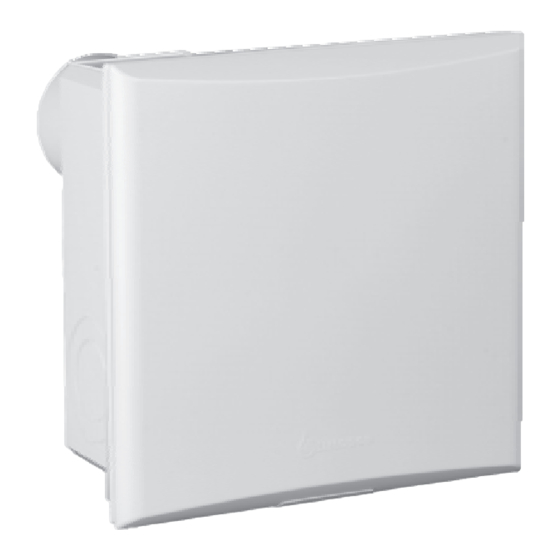

1. Allgemeine Produktbeschreibung Lüftungsgerät Serie compact und ECom
Das Lüftungsgerät Serie compact bzw. ECom ist als Abluftgerät in allen Montagearten und -lagen als Unter-/Aufputzvariante einsetz-
bar. Das Gerät besteht im wesentlichen aus der Liefereinheit -Einbaukasten- (Serie compact bzw. compact/H, inkl. Ausblasstutzen
und Rückschlagklappe) und der -Gebläseeinheit- (Serie compact bzw. ECom, inkl. Leistungsteil, Filter und Abdeckung/Rahmen). Der
Betrieb des Gerätes erfordert eine ausreichend dimensionierte Zuluftnachströmung/Überströmöffnungen in den Installationsraum.
Die Abluft des Gerätes kann in einer eigenen Abluft
bzw. DIN 1946-6 (mit/ohne Abluftwärmenutzung) ins Freie geführt werden.

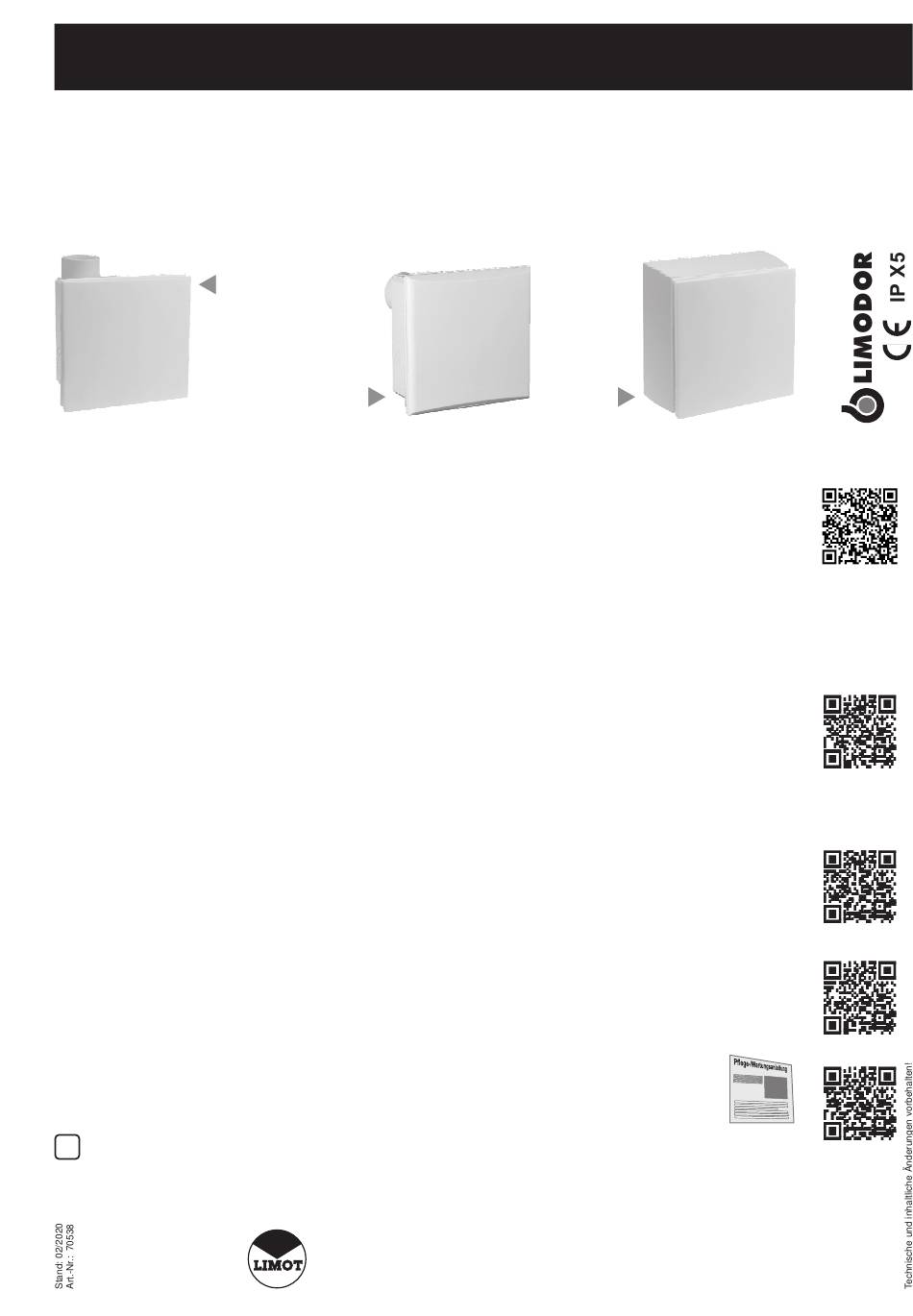

Ausführungsvarianten Lüftungsgerät Serie compact bzw. ECom
Serie ECom
Ausführung -Unterputz-
mit Einbaukasten compact
(Ausblasstutzen: seitlich)
Serie compact
Ausführung -Unterputz- mit
Einbaukasten compact/H
(Ausblasstutzen: hinten)
1.1 Allgemeine Hinweise
Diese Anleitung beschreibt die Montage des Einbaukastens Serie compact in einer Wand/Decke. Ergänzende Hin-
weis mit Abmaße und technische Daten siehe Anlage A, Montage der Rückschlagklappe siehe Anlage B und wei-
tere Informationen inkl. Elektroanschluss siehe Anlage C. D
tung Gebläseeinheit compact bzw. Gebläseeinheit ECom zu entnehmen.
• Montagearbeiten können nur von Personen durchgeführt werden, die entsprechende Erfahrung im Umgang mit
den benötigten Werkzeugen haben und eine fachliche Eignung besitzen.
• Es sind keine Modifikationen am Lüftungsgerät erlaubt. Dadurch erlischt jeglicher Haftungsanspruch.
•
Lesen Sie die Anleitung vor der Montage sorgfältig durch und bewahren Sie diese auf.
•
Die Verwendung von Zubehör- und Ersatzteilen, die nicht von LIMOT stammen, ist nicht erlaubt und führt zum
Verlust von Gewährleistung und Haftungsanspruch. Gleiches gilt für Nichtbeachtung der Hinweise in der
Montageanleitung.
1.2 Hinweise zum Anwendungsbereich
•
Das Lüftungsgerät Serie compact bzw. ECom ist als Abluftgerät nach DIN 18017-3 bzw. DIN 1946-6 in Wohnun-
gen/Wohneinheiten bzw. vergleichbaren Nutzereinheiten, vorzugsweise in Sanitärräumen, Küchen/Kochnischen
od. Abstellräume) in frostsicheren Innenräumen für eine Fördermitteltemperatur zwischen 5 - 40°C einsetzbar.
• Die elektrische Sicherheit ist nur dann gewährleistet, wenn das Lüftungsgerät in der Installationsumgebung
verwendet wird. Die elektronischen Bauteile erfüllen die erforderlichen Schutzanforderungen bezüglich auftreten-
den Netzstörungen. Werden die Vorgabewerte überschritten, z.B. durch parallel betriebene Vorschaltgeräte für
z.B. Leuchtkörper, sind bei Bedarf Entstörmaßnahmen zu treffen. Die Montagehinweise von parallel betriebenen
elektrischen Bauteilen sind zu beachten.
Bei Montage-/Wartungsarbeiten sind die Vorschriften VDE 0100 und die örtliche EVU-Vorschriften zu erfüllen/be-
•
achten. Das Gerät muss allpolig vom Netz trennbar sein (z.B. 2-polige Sicherungen). Elektroarbeiten dürfen nur
von konzessionierten Elektrikern durchgeführt werden.
• Der Gebläseeinsatz ist für den Betrieb mit einem Drehzahlregler/Dimmer an den Schalteingängen nicht geeignet.
• Bei Betrieb mit einer raumluftabhängigen Feuerstätte ist die Zuluftnachführung so zu bemessen, dass die Sum-
me aus dem Zuluftvolumenstrom und Verbrennungsluft-Volumenstrom, kein größerer Unterdruck in der Nutzungs-
einheit als 4 Pa gegenüber dem Freien ergibt. Sofern der Grenzwert von 4 Pa nicht eingehalten werden kann,
muss eine Vorrangschaltung (Betrieb Lüftungsgerät/-anlage oder raumluftabhängige Feuerstätte) vorgesehen
werden. Der Betrieb eines Lüftungsgerätes, in Kombination mit einer raumluftabhängigen Feuerstätte an einer
mehrfach belegten Abgasanlage, ist nicht statthaft.
1.3 Lagerung und Entsorgung
• Das Produkt ist gegen Korrosion in der trockenen und staubdichten Originalverpackung zu schützen.
• Der Lagerort muss frostsicher und trocken sein. Große Temperaturschwankungen sind zu vermeiden.
• Das Produkt enthält elektronische Bauteile, die als Elektronikschrott entsorgt werden müssen. Gehäuse- bzw.
Motorteile bestehen aus wiederverwendbarem Kunststoff bzw. Metallteilen.
1.4 Reinigung und Wartung
• Hinweise und Intervalle zur Reinigung/Wartung siehe separater Pflege- und Wartungsanleitung.
• Verwenden Sie keine aggressiven oder lösungsmittelhaltigen Putzmittel zur Reinigung.
• Die Reinigung des Lüftungsgerätes mit einem Hochdruckreiniger/Dampfstrahlgerät ist nicht zulässig.
i
Das Lüftungsgerät inklusive den Nebenansaugstellen nicht ohne Filter betreiben!
Hinweis nach DIN EN 60335: Das Lüftungsgerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen od. geistigen Fähigkeiten oder man-
gels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine zuständige Person beaufsichtigt oder erhielten eine Einweisung, wie das Lüftungsgerät zu benutzen
ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Lüftungsgerät bzw. Einzelteilen des Lüftungsgerätes spielen.
leitung oder gemeinsamen Hauptleitung nach den Grundsätzen der DIN 18017-3
ie Montage der Gebläseeinheit
LIMOT GmbH & Co KG Lüftungstechnik
D-97980 Bad Mergentheim
info@limot.de
Serie ECom
Ausführung
-Aufputz- mit
Einbaukasten
compact/H
(Ausblas-
stutzen:
hinten) und
Aufputz-
rahmen
ist der Montageanlei-
Tel.: +49(0)7931-94490
https://limot.de
Einbaukasten
Serie compact
Anlage A
Abmaße/Tech-
nische Daten
Allgemeine bau-
aufsichtliche Zu-
lassungen (abZ)/
Allgemeine Bau-
artgenehmigung
für Lüfterserien:
compact 60
compact 100
compact 60/H
compact 100/H
compact 60-AP
compact 100-AP
compact-II
ECom
