Limodor F/M-EC Serie Einbauanleitung Seite 10

Einstellungen an der Gebläseeinheit
D
Settings on the blower unit
GB
D
Die Gebläseeinheit verfügt über eine codierbare Motorsteuerung Typ DSA45/20L100...15. Mittels den
Codierschaltern können z.B. Volumenstromeinstellungen, Nachlaufzeiten bzw. Funktionen verändert werden. Bei
Veränderungen z.B. eines höheren Volumenstromes sind ggf. Auswirkungen auf die Dimensionierung der luftfüh-
renden Leitungen zu beachten.
GB
The fan unit comes with the codeable motor control type DSA45/20L1000...15. Functions like Volume
flow, time delay and more, can be controlled by adjusting coded switches. Volume flow changes may also require
adjustments of air carrying pipe dimensions.
DIP-Schalterleiste Motorsteuerung /
Standardeinstellung:
D
• Volumenstrom - Volllast: 60 m³/h
• Volumenstrom - Teillast: 30 m³/h
• Nachlaufzeit: 16 min
• Filterwechselanzeige:
• Gebläsemodus: Volumenstromkonstant
Default settings:
GB
• Volume flow – Main stage (Full power): 60 m³/h
• Volume flow - Lower stage: 30 m³/h
• Turn-off delay: 16 minutes
• Filter replacement indicator: OFF
• Fan mode: Constant volume flow

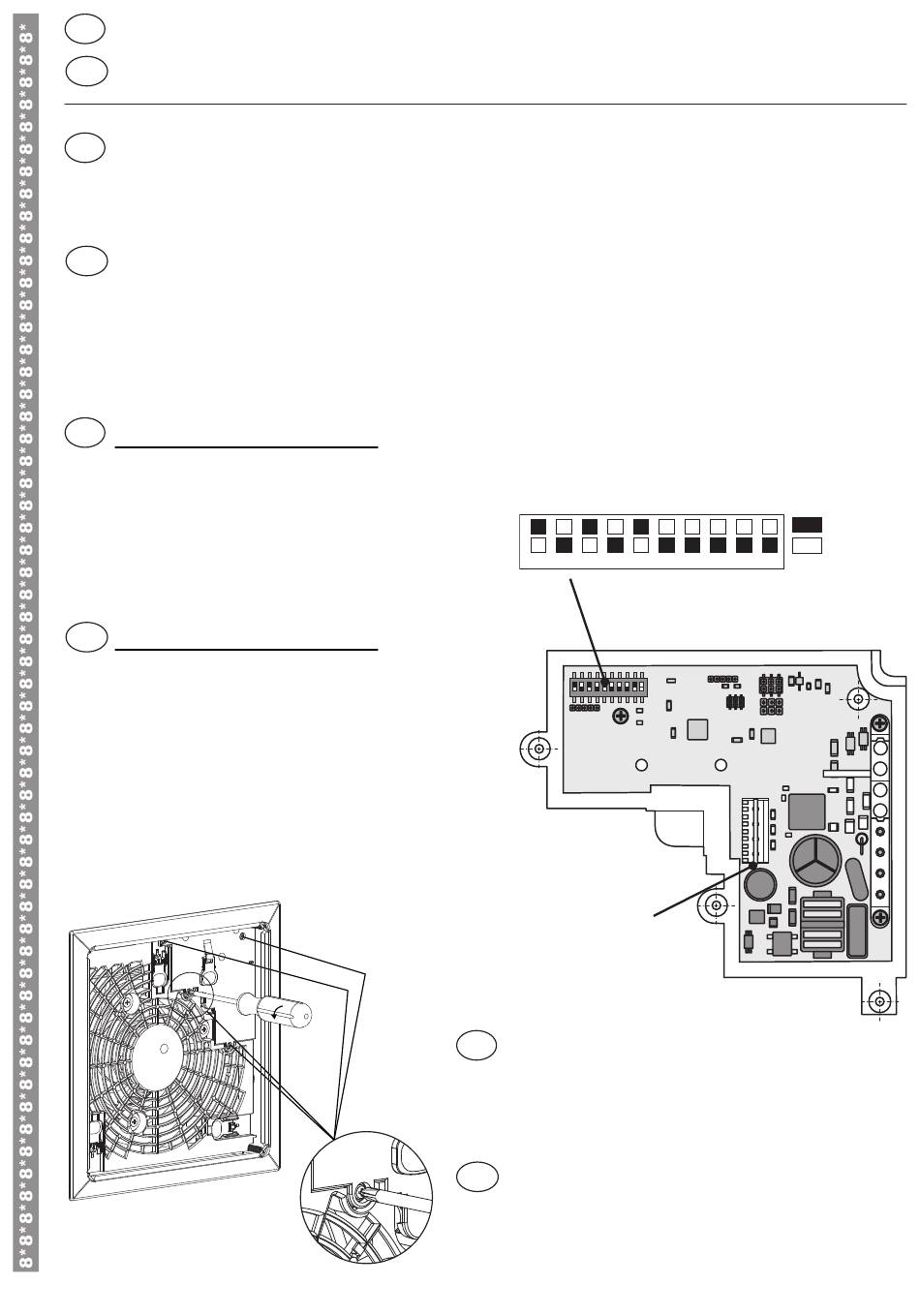

Fig. 7
DIP switchbar motor control
OFF
Die codierbare Motorsteuerung ist an der Gebläseein-
D
heit mit 4 Schrauben befestigt.
Vor Entnahme von dem Gebläseeinsatz oder der Mo-
torsteuerung:
warten bis das rote LED an der Motorsteuerung aus ist!
The codeable motor control connects to the fan unit
GB
by 4 screws.
Before removing fan unit or motor control: Disconnect
power supply and wait until the red LED light on the
motor control turns off.
10
DIP-Schalterleiste
DIP switch bank
5 7
1 2 3 4 6
Fig. 6
Motorsteckerbuchse
Motor plug-in socket
Spannungsversorgung trennen und
ON
OFF
9
8 10
Motorsteuerung - Rückseite
Motor control – Back side
