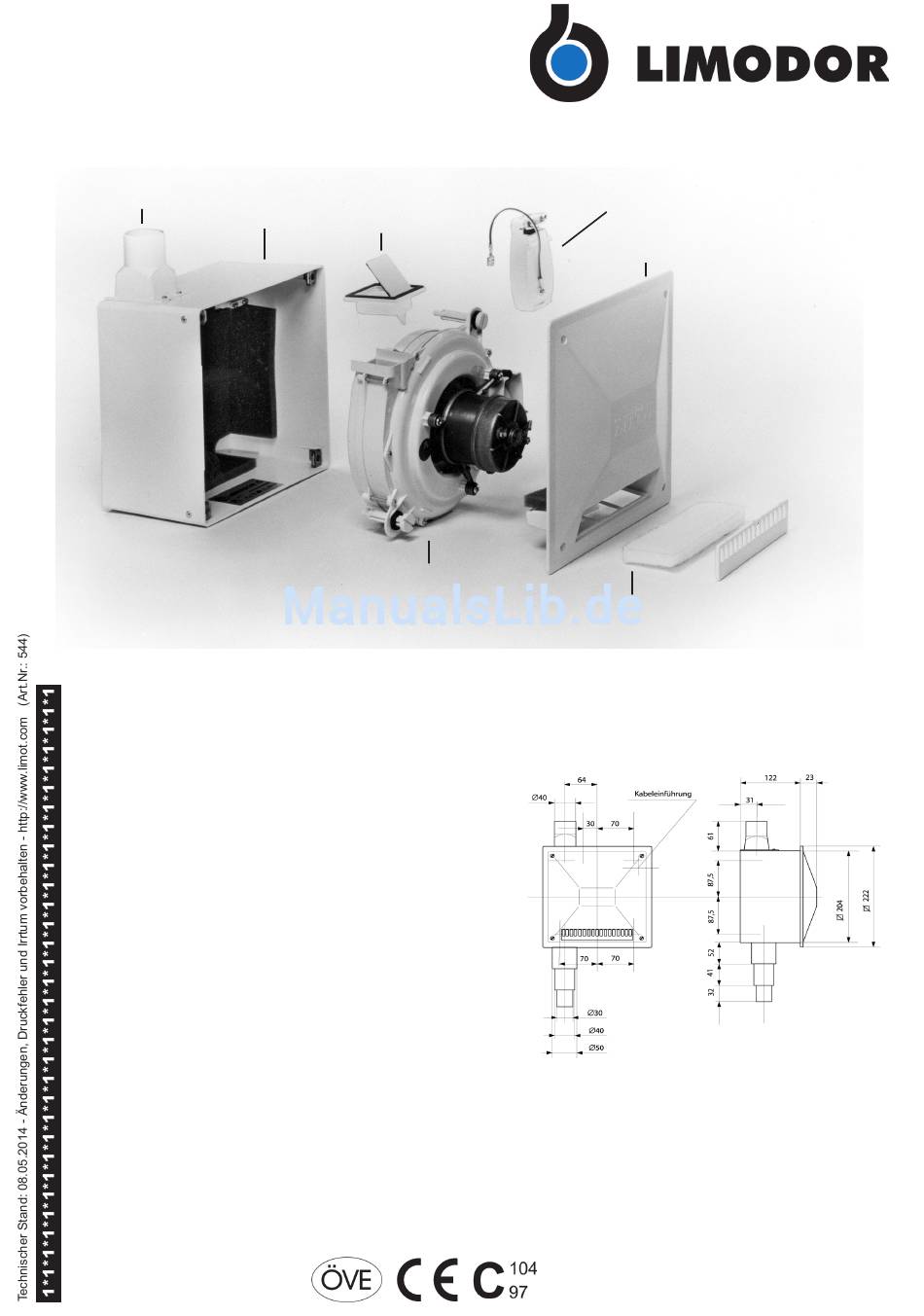

Einbauanleitung
gemäß ÖNORM H 6036
Fig.1
Ausblasstutzen
ALLGEMEINE HINWEISE
Unterputzmontage
Das Gebläse muss aus dem Gehäuse herausgenommen und der
Putzdeckel eingesetzt werden, damit das Gehäuse beim Einmauern
nicht beschädigt und/oder verunreinigt wird.
Es ist empfehlenswert, auch die Luftrückschlagklappe auszubauen.
Beim Einmauern des Gehäuses ist unbedingt darauf zu achten,
dass der Gehäuserand nicht über den Mauerputz hinausragt.
Der Putzdeckel sollte erst nach Beendigung aller Maurer-, Maler-
und Fliesenlegerarbeiten entfernt werden, um ein Verschmutzen des
Gehäuses zu vermeiden
WC-Absaugung
Hierzu ist die entsprechende Ausbrechöffung auszuschneiden
und der WC-Anschlussstutzen auf die gewünschte Nennweite
abzuschneiden.
Vermeiden Sie nach Möglichkeit 32mm Nennweite (bis 2m Rohrlänge
und maximal 2 Krümmer), sondern verwenden Sie bis 6 Meter
Anschlussleitung und mehreren Krümmern 40mm und darüber
50mm Nennweite.
Aufputzmontage
Das Gerät mit 4 Schrauben an der Wand anschrauben.

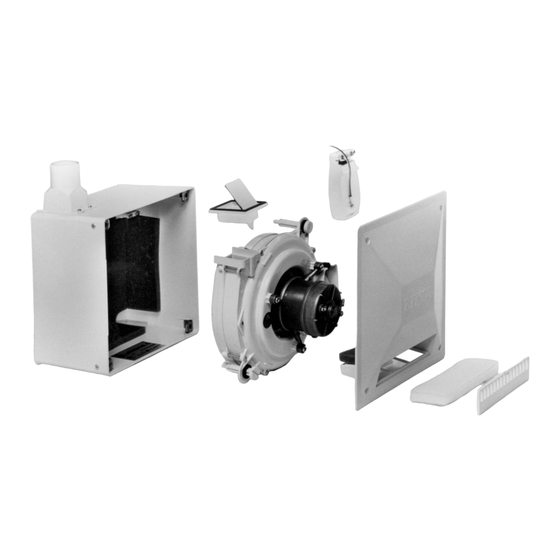

Ventilatorgehäuse
Luftrückschlagklappe
Gebläseeinsatz
.
Steckkupplung
Abdeckplatte
Filter
Maße LIMODOR C/E-UP
IP X4
C/E
Fig.2
