D
Funktionserklärung der DIP-Schalter
DIP-Schalter 1 und 2:
Volumenstrom „Volllast". Die Kombination der DIP-Schalter 1
und 2 legen den Volumenstrom der Lüfterstufe „Volllast" fest.
(Schalteingang Klemme 1 der Netzklemme)
DIP-Schalter 3 und 4:
Volumenstrom „Teillast". Die Kombination der DIP-Schalter 3
und 4 legen den Volumenstrom der Lüfterstufe „Teillast" fest.
(Schalteingang Klemme 2 der Netzklemme)
DIP-Schalter 5 und 6:
Nachlaufzeit. Die Kombination der DIP-Schalter 5 und 6
legen die Nachlaufzeit fest. Der Lüfter läuft die eingestellte
Zeit in der Volllaststufe nach.
DIP-Schalter 7:
Einschaltverzögerung. Der
wenn die Zeitvorgabe von 90 Sek. abgelaufen ist.
DIP-Schalter 8:
Intervallzeit. Der Lüfter läuft automatisch alle 4 Std. (Intervall-
zeit) für 30 Minuten (Betriebszeit) im codierten Volumenstrom
„Teilllast" (siehe DIP-Schalter 3 und 4).
DIP-Schalter 9:
Akustische Filterkontrollanzeige. Bei „ON" wird der akusti-
sche Alarm ausgelöst.
Nach Erreichen eines rechnerischen Gesamt-Abluftvolu-
menstrom des Lüftungsgerätes von ca. 25.000 m³ wird die
Filterkontrollanzeige (akustisch) aktiviert. Rücksetzung der
Filterwechselanzeige ist manuell über einen bauseitigen „Lüf-
ter-Schalter" (Schalter => AUS/EIN/AUS) oder automatisch
nach 5 Ablaufzyklen (1 Zykluszeit = 24 Std.) möglich.
DIP-Schalter 10:
Gebläsemodus. Die Einstellung „OFF" bewirkt, dass ein kon-
stanter Volumenstrom unter Berücksichtigung des Kennlinien-
verlaufes stattfindet. Bei „ON" findet ein drehzahlkonstanter
Lüfterbetrieb statt.
Lüfter läuft bei „ON" erst an,
11

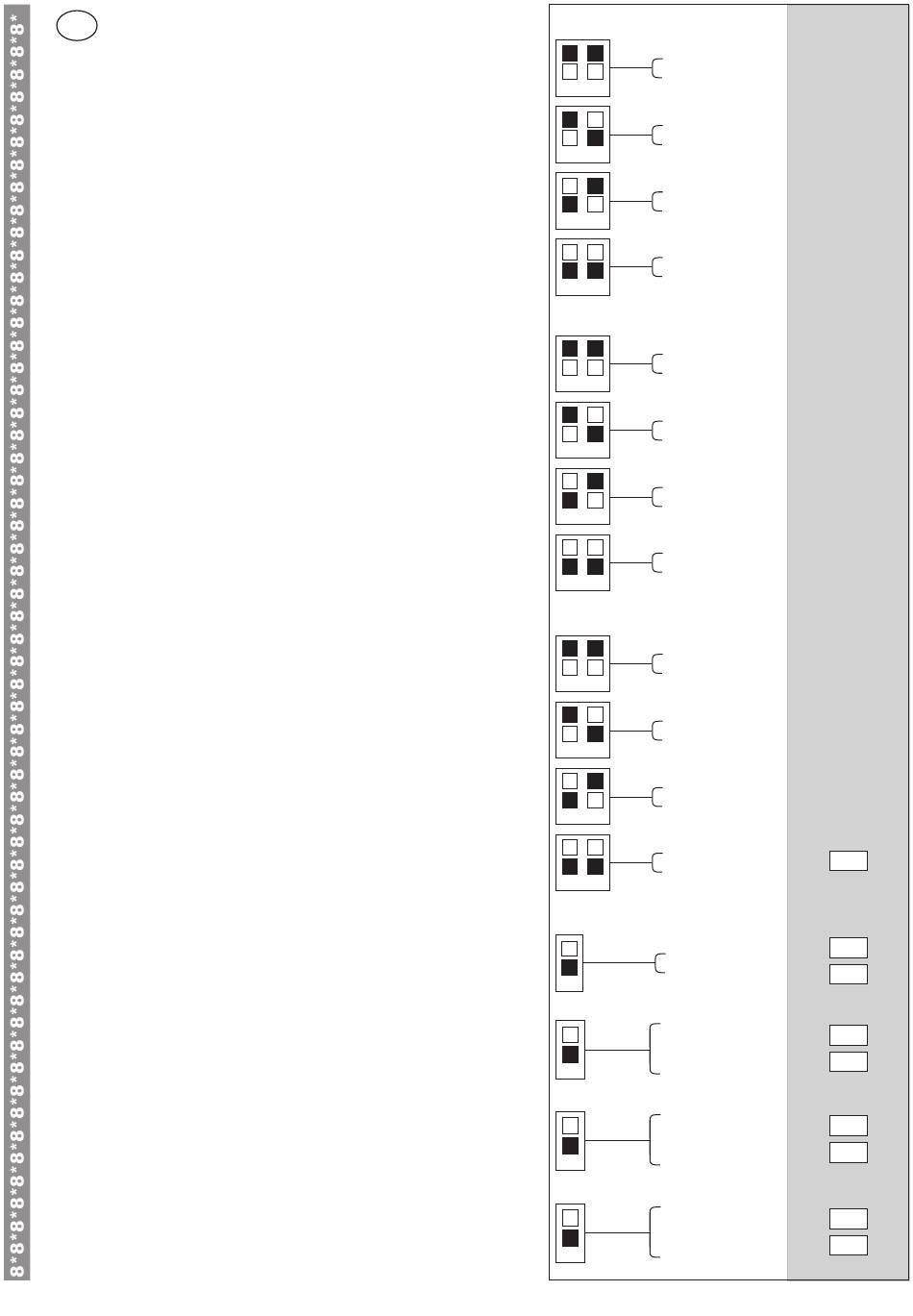

Fig. 16
Volumenstrom Volllast
1
2
1
2
1
2
1
2
Volumenstrom Teillast
3
4
3
4
3
4
3
4
Nachlaufzeit
5
6
5
6
6
5
5
6
Einschaltverzögerung
7
Intervallbetrieb
8
Filterkontrollanzeige
9
Gebläsemodus
10
(VL)
Volumenstrom
=
100 m³/h
Volumenstrom =
60 m³/h
Volumenstrom
40 m³/h
=
Volumenstrom
=
30 m³/h
(TL)
Volumenstrom
=
40 m³/h
Volumenstrom = =
=
30 m³/h
Volumenstrom
=
20 m³/h
Volumenstrom
=
15 m³/h
=
30 Min.
Nachlaufzeit
=
= =
16 Min.
Nachlaufzeit
=
8 Min.
Nachlaufzeit
=
OFF
Nachlaufzeit
=
90 Sekunden
OFF
alle 4 Std. für
=
30 Min. mit TL-
OFF
Volumenstrom
(akustisch)
akustisches
=
Signal
OFF
Volumenstrom-
=
konstant
OFF
ON
ON
ON
ON
