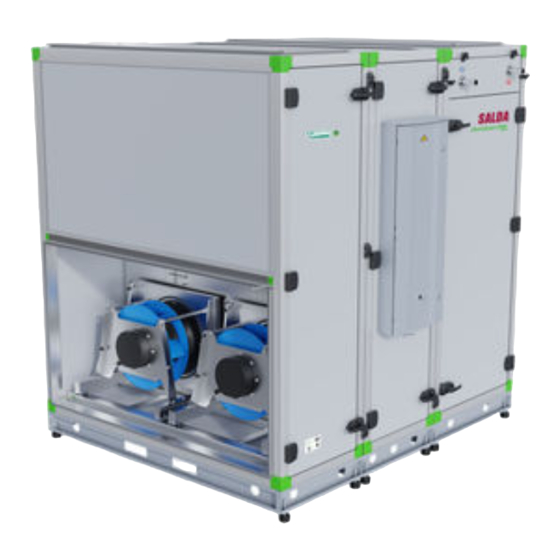

Salda AmberAir Compact RH Serie Montage-Und Installationsanleitung
Quelle: salda.lt, vetter-lufttechnik.de
Verwandte Anleitungen für Salda AmberAir Compact RH Serie
Inhaltszusammenfassung für Salda AmberAir Compact RH Serie

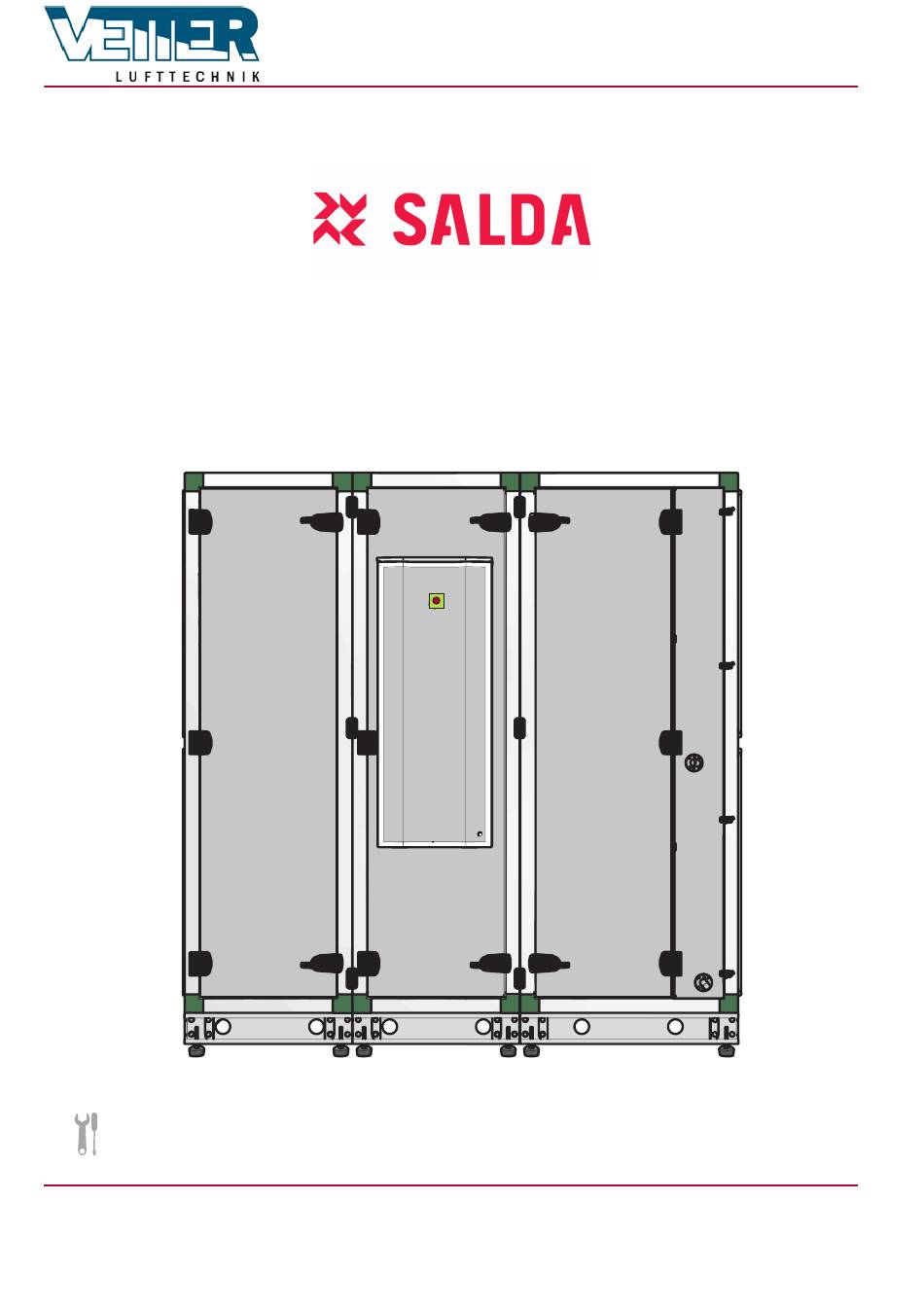

- Seite 1 Lüftungsgerät mit Wärmerückgewinnung AmberAir Compact RH Montage und Installationsanleitung Änderung technischer Daten vorbehalten V 1.2 AmberAir Compact RH_P0155_MI_AZ_0001...
-
Seite 2: Inhaltsverzeichnis
Platzanforderungen des Gerätes und Montagelagen Anschluss von Luftkanälen Anschluss von Zubehör Positionierung der MCB Steuerungsanschlüsse Positionierung der EX1 Steuerungsanschlüsse Positionierung der EX2 Steuerungsanschlüsse Erläuterung über elektronische Schaltungen Anschluss an das Stromnetz Empfehlungen zur Inbetriebnahme Systemschutz Empfehlungen vor Inbetriebnahme Mögliche Fehler und deren Behebung www.salda.lt... -
Seite 3: Sicherheitshinweise Und Vorsichtsmaßnahmen
Mangel an Zuluft erfahren, was die Verbrennung beeinträchtigt. In Ausnahmefällen können aus dem Schornstein oder der Absaugleitung schädliche Gase in den Raum zurückgeleitet werden. In diesem Fall empfehlen wir dringend SaldaAntifrost abzuschalten und einen externen Vorwärmer für den Wärmetauscher Frostschutz zu verwenden. (siehe Salda Antifrost-Funktion im Handbuch der Fernbedienung). Warnung - Vorsicht geboten Zusätzliche Informationen... -
Seite 4: Bezeichnung
Lüftungsanlagenprogramm zertifiziert. AmberAir Vorrichtungen wurden mit dem Eurovent Zertifikat ausgezeichnet. SALDA möchte Sie darüber informieren, dass auf der Grundlage der Verordnung (EU) Nr. 1253/2014 der Kommission zur Durchsetzung der Richtlinie 2009/125/EG (im Folgenden ErP Richtlinie genannt) das Einsatzgebiet bestimmter Lüftungsanlagen innerhalb der Europäischen Union durch bestimmte Bedingungen geregelt ist. -
Seite 5: Informationen Über Das Produkt
MCB oder Vorverdrahtung MCB oder Vorverdrahtung MCB oder Vorverdrahtung Filtertyp Taschen/Panel Taschen/Panel Taschen/Panel Option zur Außenaufstellung Innen/Außen Innen/Außen Innen/Außen Rotor Ansteuerung 0-10V 0-10V 0-10V Danke, dass Sie sich für unser Produkt entschieden haben! Nicht geeignet für Schwimmbäder, Saunen und andere, ähnliche Einrichtungen. www.salda.lt... -
Seite 6: Gehäuse
AmberAir Compact SD50+ hat den Wärmebrückenfaktor TB1, dieser verhindert das Auftreten von Kondensat an der Außenseite des Gerätes. AmberAir MD50 SD50 hat den Wärmebrückenfaktor TB4, unter bestimmten Umständen kann Kondensat an der Außenseite des Gerätes auftreten. Nachfolgen werden die Querschnitte von AmberAir MD50, AmberAir SD50, AmberAir MD50+ and AmberAir SD50+ abgebildet. www.salda.lt... - Seite 7 1 - Eckprofil mit thermischen Trennsteifen, 2 - Zwischenprofil mit thermischen Trennstreifen, 3 - spezielles Eckprofil mit thermischen Trennsteifen zur Verbindung zwischen zwei Profilen, 4 - doppelwandige Polyurethanschaumplatte, 5 - abgerundete Eckprofile, 6 - porenfreie Dichtung für Spezialnut, 7 -Paneelblock Aluminiumprofil, 8 - Paneelblockdichtung. www.salda.lt...
-
Seite 8: Abmessungen Und Gewicht
Abmessungen und Gewicht L2/L2* L2/L2* [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [kg] 2230 1905 2105 2180 1753 1753 950* *Das angegebene Gewicht kann je nach gewählter Gerätekonfiguration variieren. www.salda.lt... -
Seite 9: Technische Daten
44,9 / 69,56 7 RH F4 E3 14,40 23,2 3~ / 400 73,71 3~ / 400 65,9 / 99,91 7 RH F4 W 14,40 23,2 3~ / 230 3,48 1~ / 400 15,7 / 29,68 Änderung technischer Daten vorbehalten. www.salda.lt... -
Seite 10: Zulässige Betriebsbedingungen
Bei Nichteinhaltung der oben genannten Anforderungen hat der Hersteller das Recht, die Garantie für das Auftreten von Feuchtigkeit/Wasser in beschädigten Bauteilen nicht zu gewähren. Lieferumfang Lieferumfang (ohne optionales Zubehör) beinhaltet: Vibrationsdämpfer Satz Schrauben und Zulufttemperatursensor Schlüssel Dichtband Muttern für Verbindung von Baugruppen und Padmontage www.salda.lt... -
Seite 11: Standardzubehör
4. Drucksensor Abluftventilator (auf Steuerung) 14. Steuerungskasten 5. Zuluftfilter 15. Montagesockel 6. Drucksensor Zuluftfilter 16. Zulufttemperatursensor 7. Abluftfilter 17. Außenlufttemperatursensor 8. Drucksensor Abluftfilter 18. Temperatursensor nach Wärmetauscher 9. Zuluft Vorfilter 19. Fortlufttemperatursensor 10. Wärmetauscher 20. Fortluft Temperatur und Feuchtigkeitssensor DTJ 11. Wärmetauschermotor www.salda.lt... -
Seite 12: Zubehör
IR24- P PATROL_701 WR802N D-F2 incl VR-0,6M PS600B 774451 + TJ1TE-NTC NM230A-TP STP-CI 774411 LJ/E LSVF Stogelis CB FRWC EKS NIS RSVS FLEX MCB Comfort Box SA-Control RFA Com- TS1C0P REHI RREHI RRWC FRWC pact 7RH FREHI LRWC LREHI LSVS www.salda.lt... - Seite 13 SER100AL32RD B 1727 x H 516, shaft 100 (MS) 7 RH GLJLJ/E052 LJ/E 174,7x51,6 Flexibler Verbinder 7 RH GLJLJ/E051 LJ/E 174,7x96,7 7 RH GSFSTPR161_1000 STP-C 1747x516-710 Reduzierung / Flansch 7 RH GSFSTPR161_1001 STP-C 1747x967-710 7 RH Schalldämpfer GSOAKS126 AKS 710- 800-10 www.salda.lt...
- Seite 14 7 RH Comfort Box Dach GNGPR168_1252_0 RCB 1747x967 7 RH GNGPR168_1239_0 RWC 1753x973 C2 Wasserkühler 7 RH GNGPR168_1253_0 RWC 1753x973 C4 7 RH Wasserkühler Montagefüße (unterhalb Kanal) GNGPR168_1299M LRWC 1753x973 7 RH Wasserkühler Montagerahmen (überhalb Kanal) GPURA168_1249M FRWC 1753x973 www.salda.lt...
- Seite 15 RREHI 1755x973 78-126 Montagefüße für elekrisches Heizregister 7 RH GNGPR168_1306 LREHI 1755x973 45-54 (bodenstehendes Register) 45-54kW Montagerahmen für elekrisches Heizregister 7 RH GNGPR168_1323M FREHI 1755x973 45-54 (obenstehendes Register) 45-54kW 7 RH Dach für elektrisches Heizregister 45-54kW GNGPR168_1298 RREHI 1755x973 45-54 www.salda.lt...
-
Seite 16: Installation
AmberAir Compact der Größen 6-7 CX V wird mit einem Gabelstapler an den Aussparungen an der Stützfläche oder mit Gurten von der Palette gehoben. Das Produkt ist schwer. Seien Sie beim Transport und der Installation vorsichtig. W/W* Abmessungen; [mm] Einheit 7 RH 2480 2150 2350 1000 * -Verlängerte Rotorsektion Palettenlänge www.salda.lt... - Seite 17 Breite des Produkts überschreiten. Heben von AmberAir Compact RH mit Gabelstapler Heben von AmberAir Compact mit Hebegurten Beim Anheben des Produkts mit Hebegurten ist es notwendig, Abstandshalter zwischen die Gurte zu setzen, um Beschädigungen am Gehäuse des Produkts zu vermeiden. www.salda.lt...
-
Seite 18: Auspacken
• Stellen Sie vor Beginn der Monage sicher, dass alle bestellten Teile geliefert wurden. Jede Abweichung von der bestellten Ausstattung ist dem Produktlieferanten zu melden. • AmberAir Compact wird mit einem Gabelstapler an den Aussparungen an der Stützfläche oder mit Hebegurten von der Palette gehoben. www.salda.lt... -
Seite 19: Montage Schemata
AHU Water heater temperature sensor (P-on the Zuluftventilator TV1_P/TV1_I pipe/I-into the pipe) Plattenwärmetauscherrotor Duct Water heater/cooler temperature sensor (P-on TV2_P/TV2_I the pipe/I-into the pipe) Fortlufttemperatursensor Duct water cooler temperature sensor (P-on the pipe/I- Zulufttemepratursensor TV3_P/TV3_I into the pipe) Außenlufttemperatursonsor www.salda.lt... - Seite 20 AmberAir Compact RH Mit Automatik Vorverdrahtung KPS: www.salda.lt...
-
Seite 21: Montage
Die Schutzfolie ist zum Schutz des Geräts bei der Beförderung bestimmt. Es wird empfohlen, sie nach der Zustellung des Gerätes zu entfernen, da ansonsten Oxidation oder Verfärbungen auftreten können. Dieses Produkt sollte auf den Beinen platziert werden, damit dies möglich ist muss die Einheit leicht angehoben werden. Die Hebeverfahren sind im Abschnitt "Transport und Lagerung" dargestellt. www.salda.lt... -
Seite 22: Ausführliche Rotoreinheitverbindung
AmberAir Compact RH Hinweis: Entfernen Sie die Transportgummistreifen vor Verbinden der Einheiten vom Rotor. Ausführliche Rotoreinheitverbindung: www.salda.lt... -
Seite 23: Platzanforderungen Und Montagelagen
3. AmberAir Compact werden aus einzelnen Einheiten zusammengesetzt. 4. Sie müssen ohne Neigung aufgestellt werden. 5. Lassen sie vor dem Gerät genug Platz (1,5 x L), um die Türen zu öffnen und benötigte Komponenten entfernen zu können. Platzbedarf für Türöffnung L [mm] 2000 www.salda.lt... -
Seite 24: Anschluss Von Luftkanälen
• Benutzen Sie zur Montage von Luftkanälen Schellen. Sie dämpfen Vibrationen und gewährleisten eine zuverlässige Montage von unterschiedlichen Systemteilen. Erforderliche Schellen finden Sie in unserem Katalog oder auf der Webseite. • Oft vorkommende Fehler sind vertauschte Anschlüsse der Lüftungskanäle am Lüftungsgerät. Prüfen Sie daher aufmerksam den richtigen Anschluss der Kanäle am Gerät (Außenluft/Zuluft/Abluft/Fortluft)! www.salda.lt... -
Seite 25: Anschluss Von Zubehör
AmberAir Compact RH Anschluss von Zubehör Positionierung der MCB Steuerungsanschlüsse www.salda.lt... -
Seite 26: Verbindung
Rücklauffühler PWW Heizregister +24VDC +3,3VDC Interne Verbindung mit EX2-X47 I2C_SDA I2C_SCL Verbindung Kontakt Nr. Kontaktbezeichnung Bezeichnung der Funktionseinheit +24VDC GND isolated Modbus RTU Anbindung für MB-Gateway RS422_Y oder GLT Anbindung (RS485 oder RS422) RS422_Z RS422_B RS422_A +24VDC Fernbedienung (RS485) RS485_B www.salda.lt... - Seite 27 Drehzahlvorgabe des Abluftventilators (Ausgang 0-10VDC) MCB AO2(0-10VDC) Leistungsvorgabe des Elektro/Warmwasserheizregister (Ausgang 0-10VDC) MCB AO3(0-10VDC) +24VDC MCB Stromversorgung 24VDC Verbindung Kontakt Nr. Kontaktbezeichnung Bezeichnung der Funktionseinheit Verbindung der Fernbedienung (RS485) Modbus RTU Anbindung für MB-Gateway oder GLT -Anbindung (RS485 oder RS422) www.salda.lt...
-
Seite 28: Positionierung Der Ex1 Steuerungsanschlüsse
AmberAir Compact RH Positionierung der EX1 Steuerungsanschlüsse Zuluft Abluft Luftdrucksensor Luftdrucksensor Verbindung Kontakt Nr. Kontaktbezeichnung Bezeichnung der Funktionseinheit +24VDC Versorgungsspannung für 24V Stellantriebe für Heizregister +24VDC Versorgungsspannung für 24V Stellantriebe für Kühlregister Temperaturwächter für Elektro-Vorheizregister / Frostwächter Kühler +12VDC www.salda.lt... - Seite 29 Steuerung des Rotors / Steuerung des Bypassklappenantriebs (Ausgang 0-10VDC) AO5(0-10VDC) Kontakt Nr. Kontaktbezeichnung Bezeichnung der Verbindung Funktionseinheit +24VDC STEP_A STEP_A/ Steuerung des Schrittmotors der Umluftklappe STEP_B STEP_B/ +24VDC Betriebsmeldung IND_1 24VDC; max. 50mA, 1.2W. +24VDC Störmeldeausgang IND_2 24VDC; max. 50mA, 1.2W. +24VDC www.salda.lt...
-
Seite 30: Positionierung Der Ex2 Steuerungsanschlüsse
AI2 (0-10V) Reserviert (Eingang 0-10VDC) AI3 (0-10V) Wasserkühler Temperatursensor AI4 (NTC) Wasservorheizregister Temperatursensor AI5 (NTC) +24VDC Stromversorgung des Luftqualitätsfühlers 24VDC I +24VDC Stromversorgung des Luftqualitätsfühlers 24VDC II Drucksensor Zuluftventilator (Pa) SUP_PRESS Drucksensor Abluftventilator (Pa) EXT_PRESS Positionierung der EX2 Steuerungsanschlüsse www.salda.lt... - Seite 31 230V max. 100 mA Stromversorgung Brandschutzklappenantrieb 2, N(L1) 230V max. 100 mA Wasserkühler Umwälzpumpe N(L1) Schaltschrankheizung, 230V N(L1) N(L1) Stellmotor Klappe Zuluft- / Abluftklappe DO5 (Öffnung) DO6 (Schließung) N(L1) N(L1) Steuerung des Rotorantriebs C - capacitor N(L1) C - capacitor N(L2) www.salda.lt...
- Seite 32 230VAC Stromversorgung X42 N (L1) DO12 Stromversorgung des Abluftventilators (IV Vent. max. 3,5 A) N(L1) DO13 Stromversorgung des Zuluftventilators (PV Vent. max. 3,5 A) N(L1) N(L2) 230VAC Stromversorgung X44 oder X45 N(L1) +24VDC +3,3VDC Verbindung mit MCB-X7 I2C_SDA I2C_SCL www.salda.lt...
-
Seite 33: Erläuterung Über Elektronische Schaltungen
Standby Modus DX-Kühler (NO - Kühlung / NC - SP-HE Kanal Elektroheizregister Verbindung X40 [1:2] Heizung) SP-HW Kanalwasserheizregister Verbindung X41 [1:2] Stromversorgung des DX Kühlers SP-MCB-HW Wasserheizregister Verbindung Transmitter1 Abluft Feuchtigkeitssensor SP-PE Kanal Elektrovorheizregister Verbindung Transmitter2 Abluft CO2 Sensor www.salda.lt... - Seite 34 AmberAir Compact RH www.salda.lt...
- Seite 35 AmberAir Compact RH www.salda.lt...
- Seite 36 AmberAir Compact RH www.salda.lt...
- Seite 37 AmberAir Compact RH www.salda.lt...
- Seite 38 AmberAir Compact RH www.salda.lt...
- Seite 39 AmberAir Compact RH www.salda.lt...
- Seite 40 AmberAir Compact RH www.salda.lt...
- Seite 41 AmberAir Compact RH www.salda.lt...
- Seite 42 AmberAir Compact RH www.salda.lt...
- Seite 43 AmberAir Compact RH www.salda.lt...
- Seite 44 AmberAir Compact RH www.salda.lt...
- Seite 45 AmberAir Compact RH www.salda.lt...
- Seite 46 AmberAir Compact RH www.salda.lt...
- Seite 47 AmberAir Compact RH www.salda.lt...
- Seite 48 AmberAir Compact RH www.salda.lt...
- Seite 49 AmberAir Compact RH www.salda.lt...
- Seite 50 AmberAir Compact RH www.salda.lt...
- Seite 51 AmberAir Compact RH www.salda.lt...
- Seite 52 AmberAir Compact RH www.salda.lt...
- Seite 53 AmberAir Compact RH www.salda.lt...
- Seite 54 AmberAir Compact RH www.salda.lt...
- Seite 55 AmberAir Compact RH www.salda.lt...
- Seite 56 AmberAir Compact RH www.salda.lt...
- Seite 57 AmberAir Compact RH www.salda.lt...
- Seite 58 AmberAir Compact RH www.salda.lt...
- Seite 59 AmberAir Compact RH www.salda.lt...
- Seite 60 AmberAir Compact RH www.salda.lt...
- Seite 61 AmberAir Compact RH www.salda.lt...
- Seite 62 AmberAir Compact RH www.salda.lt...
- Seite 63 AmberAir Compact RH www.salda.lt...
- Seite 64 AmberAir Compact RH www.salda.lt...
- Seite 65 AmberAir Compact RH www.salda.lt...
- Seite 66 AmberAir Compact RH www.salda.lt...
- Seite 67 AmberAir Compact RH www.salda.lt...
- Seite 68 AmberAir Compact RH www.salda.lt...
- Seite 69 AmberAir Compact RH *Drahtbrücken sind vom Hersteller installiert (siehe auf der Automatik Schaltplatine). *Alle externen elektrischen Anschlüsse müssen nach den geltenden Gesetzen und Sicherheitsanforderungen vorgenommen werden. *Die Konfiguration und Steuerung des Zubehörs ist im Abschnitt "Funktionen" dieser Anleitung dargestellt. www.salda.lt...
-
Seite 70: Netzanschluss
Schutzelemente der elektrischen Geräte ordnungsgemäß angeschlossen sind und funktionierten (wenn sie zusätzlich verwendet werden), • Kabel und Leitungen allen geltenden Sicherheits- und Funktionsanforderungen, Durchmessern, etc., entsprechen • Erdungs- und Schutzsysteme ordnungsgemäß installiert sind, • der Zustand aller Dichtungen und Dichtflächen einwandfrei ist. www.salda.lt... -
Seite 71: Erklärung Der Störung, Störungsbeseitigung
Die Zeit des Zeitmessers der Filter ist bis zur Anzeige Unpassende Zeit im Filtertimer, deren über Filterverschmutzung zu verkürzen, den erscheint keine Anzeige Druckschalter ist defekt, oder der Druck ist Filterdruckschalter austauschen oder angemessener falsch eingestellt. Druck des Filterdruckschalters ist einzustellen. www.salda.lt... -
Seite 72: Konformitätserklärung
LST EN 61000-6-3:2007 – Elektromagnetische Verträglichkeit (EMS). Teil 6-3 Allgemeine Standards. Störaussendung für Wohnbereich, Geschäfts- und Gewerbebereiche sowie Kleinbetriebe Notifizierte Stelle: VšĮ Technikos priežiūros tarnyba, Naugarduko g. 41, LT – 03227 Vilnius, Litauen, Identifikationsnummer 1399. Qualität: Die Tätigkeit von Salda UAB entspricht dem internationalen Standard des Qualitätsmanagements ISO 9001:2015. Datum: 01.06.2018 Giedrius Taujenis Leiter Produktentwicklung www.salda.lt...
