5

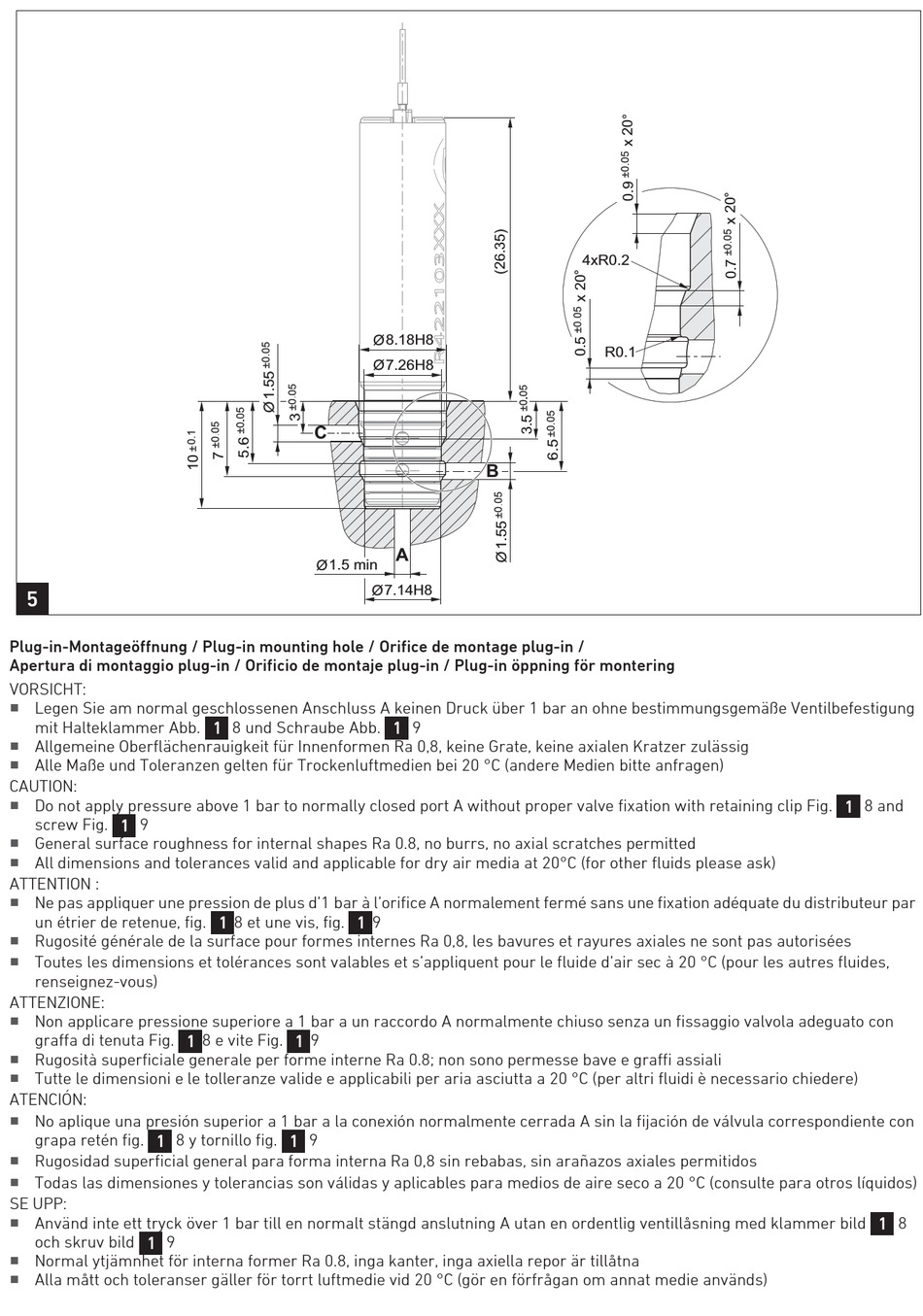

Plug-in-Montageöffnung / Plug-in mounting hole / Orifice de montage plug-in /
Apertura di montaggio plug-in / Orificio de montaje plug-in / Plug-in öppning för montering
VORSICHT:
W
Legen Sie am normal geschlossenen Anschluss A keinen Druck über 1 bar an ohne bestimmungsgemäße Ventilbefestigung
mit Halteklammer Abb.
W
Allgemeine Oberflächenrauigkeit für Innenformen Ra 0,8, keine Grate, keine axialen Kratzer zulässig
W
Alle Maße und Toleranzen gelten für Trockenluftmedien bei 20 °C (andere Medien bitte anfragen)
CAUTION:
W
Do not apply pressure above 1 bar to normally closed port A without proper valve fixation with retaining clip Fig.
screw Fig.
9
1
W
General surface roughness for internal shapes Ra 0.8, no burrs, no axial scratches permitted
W
All dimensions and tolerances valid and applicable for dry air media at 20°C (for other fluids please ask)
ATTENTION :
W
Ne pas appliquer une pression de plus d'1 bar à l'orifice A normalement fermé sans une fixation adéquate du distributeur par
un étrier de retenue, fig.
W
Rugosité générale de la surface pour formes internes Ra 0,8, les bavures et rayures axiales ne sont pas autorisées
W
Toutes les dimensions et tolérances sont valables et s'appliquent pour le fluide d'air sec à 20 °C (pour les autres fluides,
renseignez-vous)
ATTENZIONE:
W
Non applicare pressione superiore a 1 bar a un raccordo A normalmente chiuso senza un fissaggio valvola adeguato con
graffa di tenuta Fig.
W
Rugosità superficiale generale per forme interne Ra 0.8; non sono permesse bave e graffi assiali
W
Tutte le dimensioni e le tolleranze valide e applicabili per aria asciutta a 20 °C (per altri fluidi è necessario chiedere)
ATENCIÓN:
W
No aplique una presión superior a 1 bar a la conexión normalmente cerrada A sin la fijación de válvula correspondiente con
grapa retén fig.
8 y tornillo fig.
1
W
Rugosidad superficial general para forma interna Ra 0,8 sin rebabas, sin arañazos axiales permitidos
W
Todas las dimensiones y tolerancias son válidas y aplicables para medios de aire seco a 20 °C (consulte para otros líquidos)
SE UPP:
W
Använd inte ett tryck över 1 bar till en normalt stängd anslutning A utan en ordentlig ventillåsning med klammer bild
och skruv bild
9
1
W
Normal ytjämnhet för interna former Ra 0.8, inga kanter, inga axiella repor är tillåtna
W
Alla mått och toleranser gäller för torrt luftmedie vid 20 °C (gör en förfrågan om annat medie används)
C
1.5 min
1
8 und Schraube Abb.
8 et une vis, fig.
1
1
8 e vite Fig.
9
1
1
9
1
8.18H8
7.26H8
B
A
7.14H8
1
9
9
4xR0.2
R0.1
8 and
1
8
1
