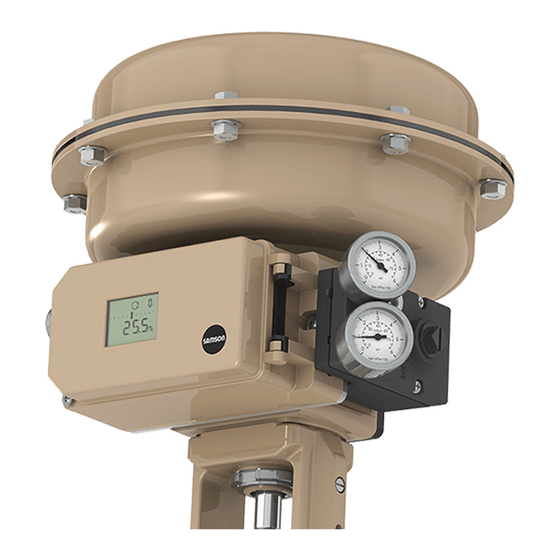

Samson TROVIS 3730-1 Kurzanleitung

!
i/p-Stellungsregler
Die vorliegende Kurzanleitung ersetzt nicht die dem Gerät beiliegen-
de Einbau- und Bedienungsanleitung. Die in der Einbau- und Bedie-
nungsanleitung enthaltenen Sicherheits- und Warnhinweise sind zu
beachten.
1 Montage
Direktanbau an SAMSON-Antrieb Typ 3277
Hub [mm] Antrieb [cm²]
15 120, 175, 240, 350
30 355, 700, 750
Î Zur Montage des Stellungsreglers den Hebel anheben, damit der
Abtaststift auf dem Mitnehmer der Antriebsstange zum Liegen
kommt. Auf freie Hebelbeweglichkeit achten.
NAMUR-Anbau
Hub [mm] Antrieb [cm²]
7,5 und 15 120, 175, 240, 350, 700, 750
30 355, 700, 750
30 1000, 1400, 2800
60 1000, 1400, 2800
120 1400, 2800
250 1400
Î Hubbereich des Stellventils (Stellung ZU bis zum gegenüberlie-
genden Anschlag) durch volles Be- und Entlüften ermitteln.
Î Entsprechenden Hebel mit Abtaststift auf der Welle des Stellungs-
reglers verschrauben.
Î NAMUR-Winkel so am Ventiljoch festschrauben, dass er bei ca.
50 % Hubstellung mittig zum Schlitz der Mitnehmerplatte steht.
Î Stellungsregler am NAMUR-Winkel befestigen. Der Abtaststift
muss im Schlitz der Mitnehmerplatte liegen. Auf freie Hebelbe-
weglichkeit achten.
Anbau an Schwenkantriebe
Hebel Stiftposition
M 90°
Î Ventil in ZU-Stellung bringen.
Î Mitnehmer auf die geschlitzte Antriebswelle aufstecken und zu-
sammen mit Kupplungsrad verschrauben. Untere und obere Be-
festigungswinkel am Antrieb montieren.
Î Stellungsregler am Winkel festschrauben. Darauf achten, dass
– der Hebel mit seinem Abtaststift unter Berücksichtigung der
Öffnungsrichtung in den Schlitz des Kupplungsrads eingreift.
– der Hebel in der mittleren Hubstellung parallel zur Längsseite
des Stellungsreglergehäuses steht.
2 Inbetriebnahme vorbereiten
1. Pneumatische Hilfsenergie (1,4 bis 7 bar) aufschalten.
2. Eingangssignal (4 bis 20 mA) anschließen.
