b. Verbinden Sie bei einem System mit drei Frames die Ports L2 und L3 am gleichen Master-
Modul über Interconnect-Link-Kabel mit den Ports L1 und L2 an einem anderen Satelliten-
Modul.
2. Verbinden Sie bei einem System mit einem oder mit mehreren Frames beide Master-Module mit
zwei Stacking-Kabeln miteinander:
a. Schließen Sie ein Stacking-Kabel zwischen Port Q7 am ersten Master-Modul und Port Q8
am zweiten Modul an.
b. Schließen Sie ein Stacking-Kabel zwischen Port Q8 am ersten Master-Modul und Port Q7
am zweiten Modul an.
HINWEIS:
F8-Modul für HPE Synergy verwendet. Die Verkabelung hängt von den zu stapelnden
Modulen ab.

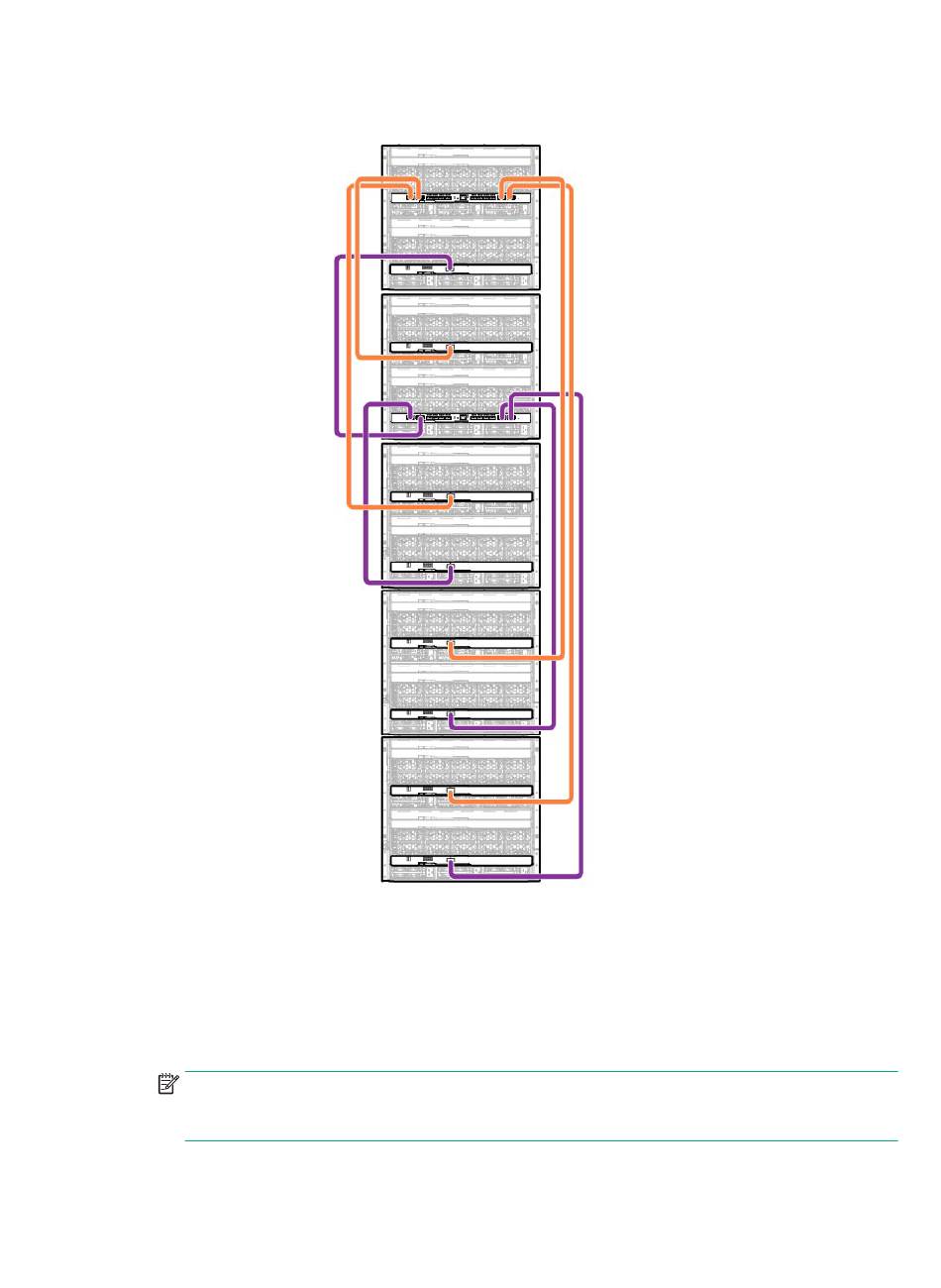

Beispiel für das Stacking mehrerer Frames
62 Kapitel 4 Verkabelung
Bei den angegebenen Beispielen wird das HP Virtual Connect SE 40Gb
