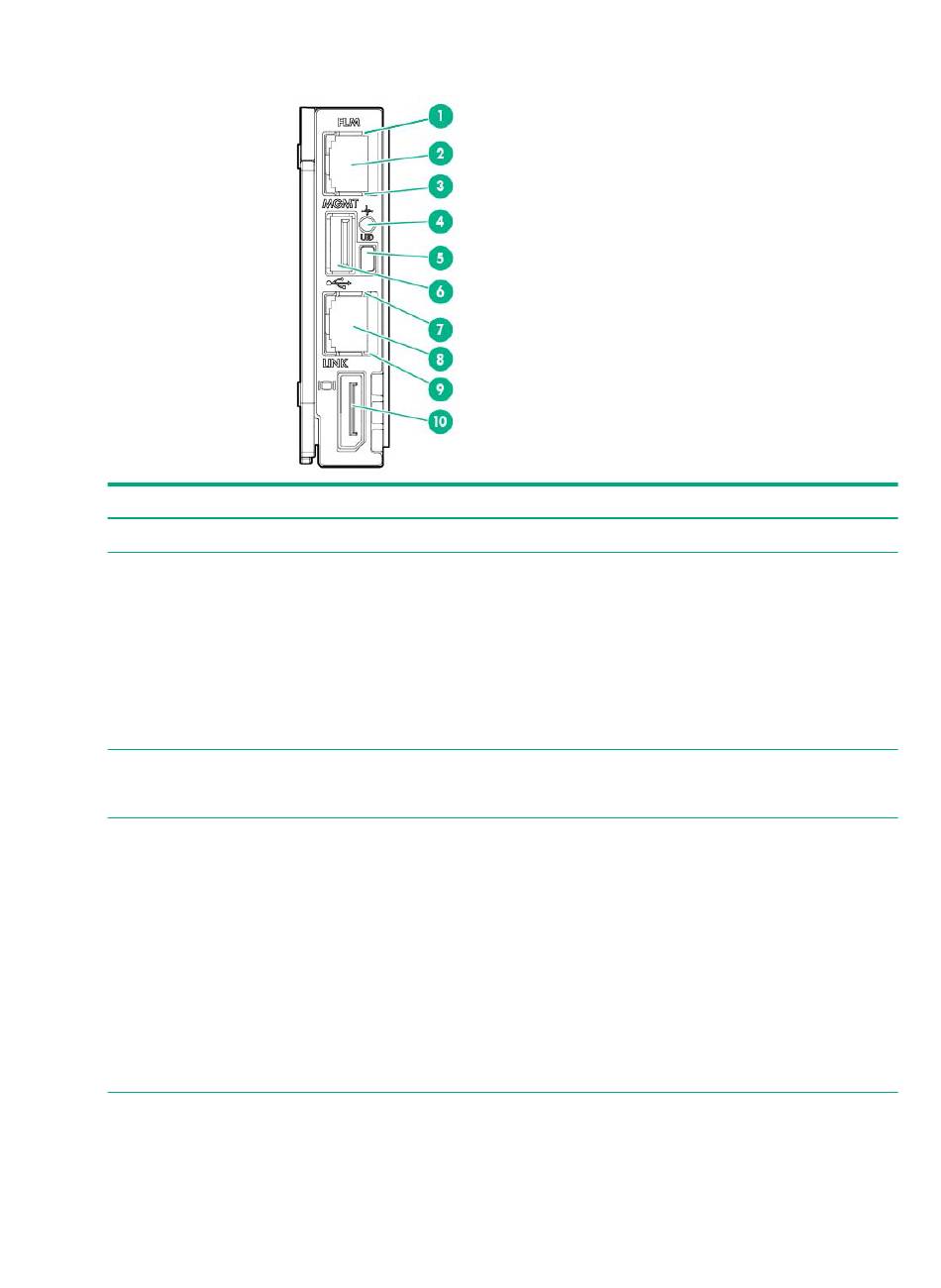

Komponenten des Frame-Link-Moduls

Nr.
1
2
3
4
5
20 Kapitel 2 Beschreibung von Komponenten und LEDs
Beschreibung
MGMT-Port-Verbindungs-LED
MGMT-Port
MGMT-Port-Aktivitäts-LED
Zustands-LED
UID-Schalter
Funktion
Rote Daueranzeige: Verbunden
Ein 10GBASE-T* RJ-45-Anschluss, der
zwei Funktionen bietet:
● Einen Management-Uplink zum
Verwaltungsnetzwerk.
● Eine Datenverbindung zum
Datennetzwerk, wenn im Frame
eine Image Streamer-
Management-Appliance
installiert ist.
Die MGMT-Port-Aktivitäts-LED blinkt
grün, um die Aktivität des MGMT-Ports
anzuzeigen.
Die Zustands-LED zeigt den Status der
Frame-Link-Moduls an.
● Grüne Daueranzeige:
Normalbetrieb
● Gelbe Blinkanzeige: Warnung
● Rote Blinkanzeige: Kritischer
Fehler
Wenn die Zustands-LED auf eine
Warnung oder einen kritischen
Fehler hinweist, schließen Sie
zwecks Fehlerbehebung die
Synergy-Konsole an.
Drücken Sie die UID-Taste des Frame-
Link-Moduls, um die UID-LED des
Frame-Link-Moduls ein- oder
auszuschalten.
