Nr.
6
7
8
9
10
* Der 10GBASE-T MGMT-Port handelt je nach Verbindung automatisch eine Geschwindigkeit von 10 GbE oder 1 GbE aus.

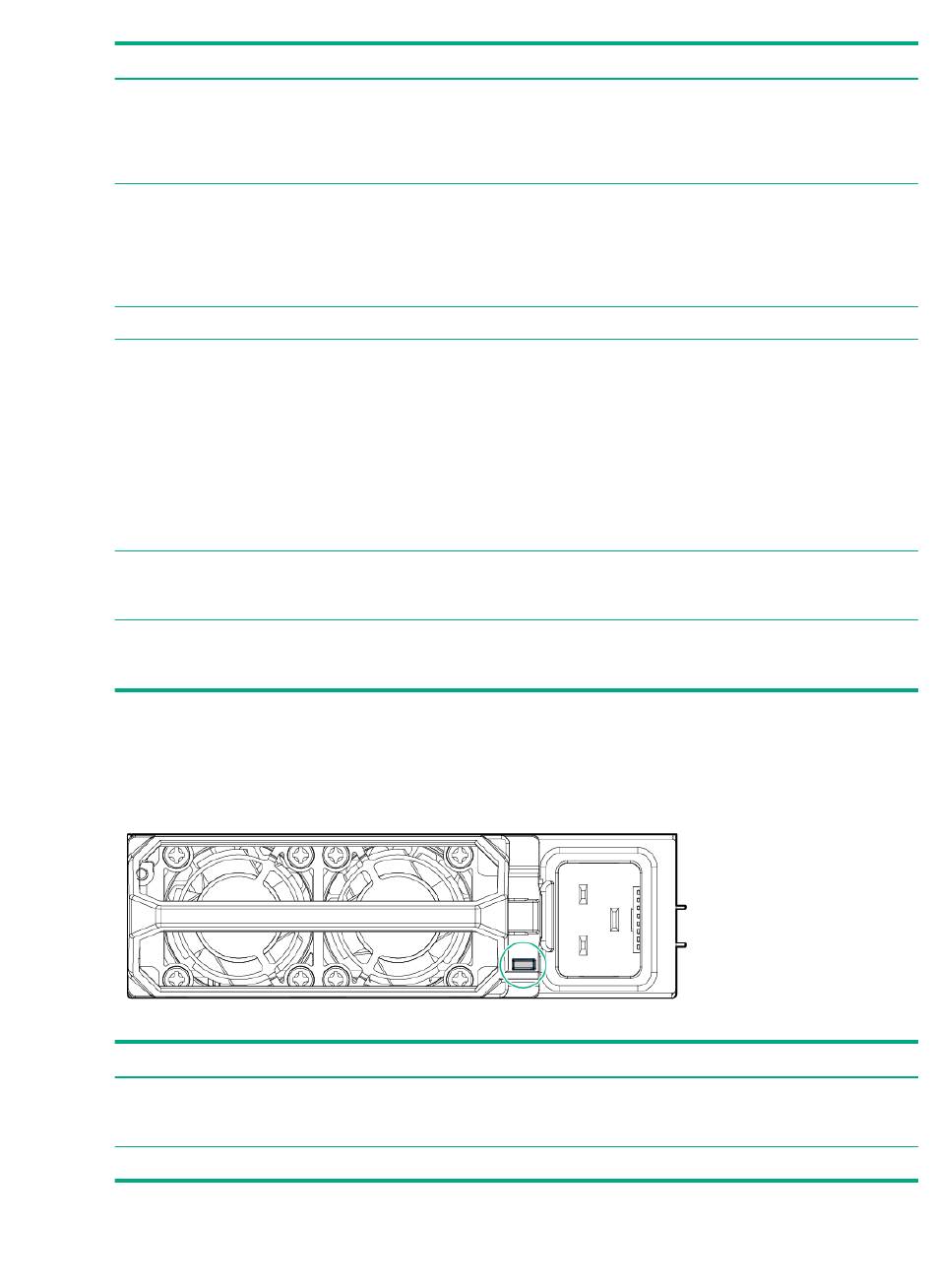

Netzteil-LED

Betriebsanzeige
Aus
Grüne Daueranzeige
DEWW
Beschreibung
USB
LINK-Port-Verbindungs-LED
LINK-Port
LINK-Port-Aktivitäts-LED
Monitoranschluss
Bedingung
Keine Stromzufuhr zum Netzteil oder Ausfall des Netzteils.
Stellen Sie eine Verbindung zur Synergy-Konsole her, und
überprüfen Sie sie auf Netzteil-Fehlermeldungen.
Normalbetrieb
Funktion
Wenn die UID-LED blinkt, wird derzeit
eine Firmwareaktualisierung des
Frame-Link-Moduls ausgeführt und
keines der Frame-Link-Module sollte
entfernt werden.
Ein Anschluss zum Anschließen
unterstützter USB-Geräte, wie z. B.
eine Tastatur oder Maus für die
Verwendung der Synergy-Konsole. Zum
Anschluss mehrerer Geräte wird ein
USB-Hub (nicht inbegriffen) benötigt.
Rote Daueranzeige: Verbunden
Ein Anschluss für die Herstellung
einer Verbindung mit einem LINK-Port
an einem anderen Frame-Link-Modul,
um hochverfügbare
Verwaltungsnetzwerkkonnektivität für
zwei Frame-Link-Module in einem
einzelnen Frame zu bieten oder um
mehrere Frames für die automatische
Erkennung durch das HPE Synergy
Composer-Appliance-Modul
miteinander zu verbinden.
Die LINK-Port-Aktivitäts-LED blinkt
grün, um Aktivität und Status des
LINK-Ports anzuzeigen.
Ein Anschluss für die Verbindung eines
Monitorgeräts oder eines aktiven
Monitor-Port-Adapters.
Komponenten auf der Frame-Rückseite 21
