Anzahl von Netzteilen
6
* Wenn eine ungerade Anzahl von Netzteilen in einem Frame installiert ist, der für den redundante Stromzufuhr-Modus
konfiguriert ist, versorgen alle Netzteile den Frame mit Strom, die Kapazität des die ungerade Anzahl ausmachenden
Netzteils wird bei der Bestimmung der Gesamtstromkapazität des Frame jedoch nicht berücksichtigt.
Zur Verbesserung der Kühlung müssen für alle Konfigurationen, bei denen nicht in allen sechs
Netzteileinschüben Netzteile erforderlich sind, in allen leeren Einschüben Netzteil-Leerblenden
installiert werden.
Die Netzteil-Konfigurationsregeln für den Frame hängen nicht vom Typ des verwendeten Netzteils ab.
Alle Netzteile müssen aber vom gleichen Typ sein. Gemischte Konfigurationen mit verschiedenen
Netzteiltypen werden nicht unterstützt.

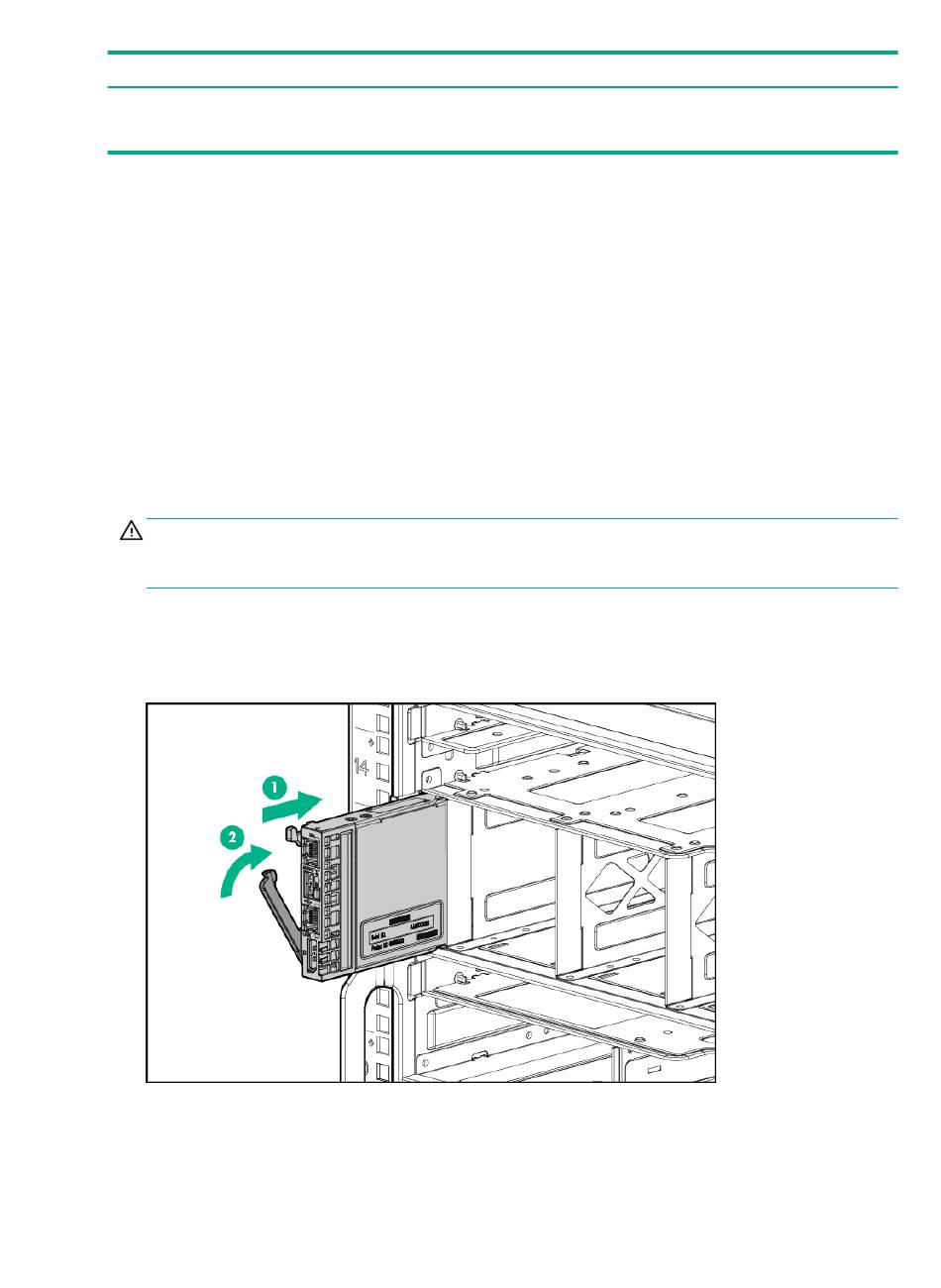

Einbauen eines Frame-Link-Moduls

So bauen Sie ein Frame-Link-Modul ein:
1. Entfernen Sie ggf. die Leerblende des Frame-Link-Moduls auf der Rückseite des Frames.
ACHTUNG:
um Schäden am Anschluss zu vermeiden. Wenn ein Frame-Link-Modul mit einem beschädigten
Anschluss installiert wird, kann dies zu Schäden an der Midplane führen.
2. Nehmen Sie die Endkappe des Frame-Link-Moduls ab.
3. Setzen Sie das Frame-Link-Modul in den Frame ein.
4. Schließen Sie die Verriegelung des Frame-Link-Moduls.

Installieren von Interconnect-Modulen

Der Frame verfügt über sechs Interconnect-Moduleinschübe mit einfacher Breite. Der Einbau in den
Interconnect-Moduleinschüben richtet sich danach, welcher Typ von Mezzanine-Karte im
44 Kapitel 3 Installation
Stromversorgungsmodi
Redundanter Netzteilmodus
Redundanter Stromzufuhrmodus
Lassen Sie beim Installieren des Frame-Link-Moduls im Frame Vorsicht walten,
Netzteileinschub (Stromzufuhr)
1(A), 2(A), 3(A), 4(A), 5(A) und 6(A)
1(A), 2(A), 3(B), 4(A), 5(B) und 6(B)
