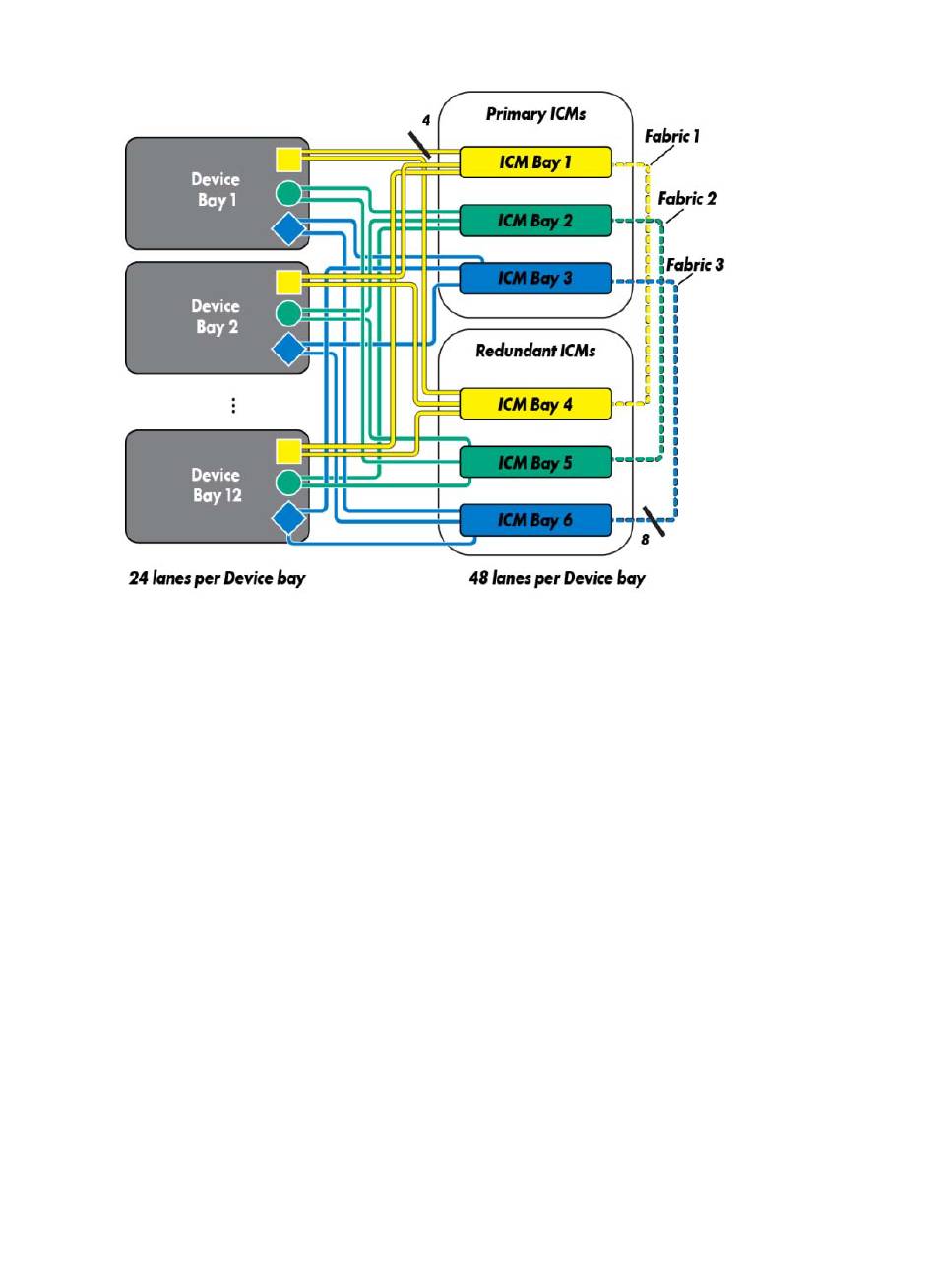

Signal-Routing von der Mezzanine-Karte zum Frame

Die HPE Synergy 12000 Frame Midplane bietet ein vierspuriges Hochgeschwindigkeits-Signal-
Routing von allen 12 Geräteeinschüben zu den 6 Interconnect-Moduleinschüben. Ein Paar in einem
Interconnect-Einschubssatz installierte Interconnect-Module sorgt für redundante Konnektivität für
jede angeschlossene Mezzanine-Karte. Wenn ein Geräteeinschub ein Rechenmodul enthält, dann
stellt jeder der installierten Mezzanine-Karten eine Verbindung zu den entsprechenden Interconnect-
Einschubssätzen her.
Die Verwendung dieser Verbindungen ist vom Typ der zu installierenden Fabric abhängig. So
verwendet eine 10-Gb-Ethernet-Mezzanine-Karte beispielsweise nur eine einzelne Spur einer
jeden vierspurigen Gruppe. Die SAS-Fabric nutzt alle vier Spuren.

Interconnect-Portzuordnung

Die folgenden Rechenmodul-Geräteeinschübe werden den Interconnect-Modul-Fabrics zugeordnet.
Diese Informationen befindet sich auf den herausziehbaren Laschen am Frame.
