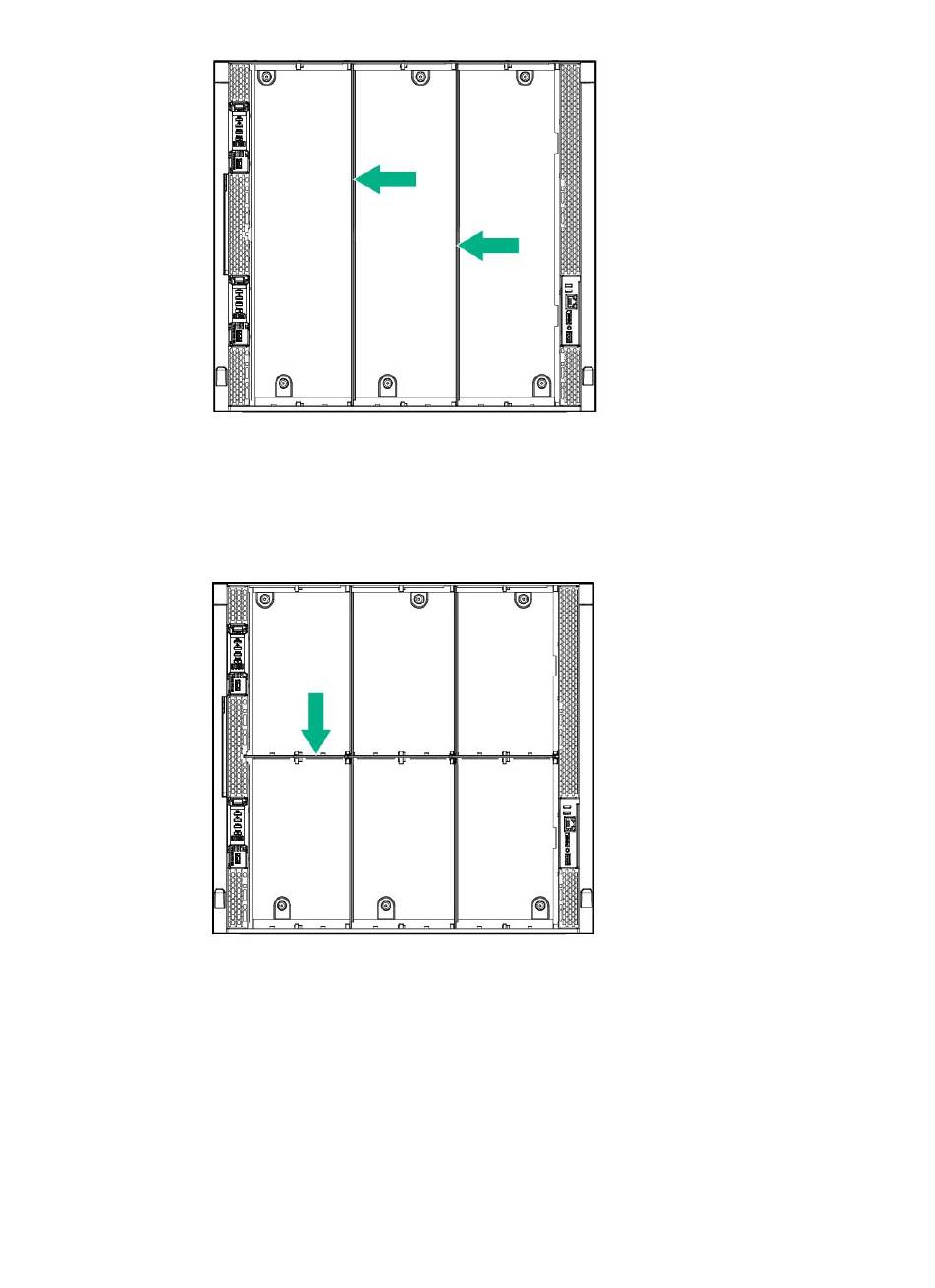

Horizontale Frame-Partitionen
Die horizontale Frame-Partitionen sind herausnehmbare Fächer, die einen Geräteeinschub mit voller
Bauhöhe in einen Geräteeinschub mit halber Bauhöhe unterteilen.
In einem Frame können bis zu zwölf Gerätemodule halber Bauhöhe installiert werden.
Zwischen Einschub 1 und Einschub 7 kann ein optionales horizontales Fach installiert werden Auf
diese Weise können diese Einschübe von Gerätemodulen halber Bauhöhe genutzt werden, wenn in
Einschub 2 ein Modul voller Bauhöhe installiert ist.
DEWW Frame-Komponenten auf der Vorderseite und Geräteeinschübe 13
