b. Schließen Sie den MGMT-Port von zwei der installierten Frame-Link-Module mit
mindestens einem CAT6A-Patch-Kabel an das Verwaltungsnetzwerk an. Hewlett Packard
Enterprise empfiehlt, nach Möglichkeit die zwei Verwaltungs-Uplinks von separaten Frames
miteinander zu verbinden.

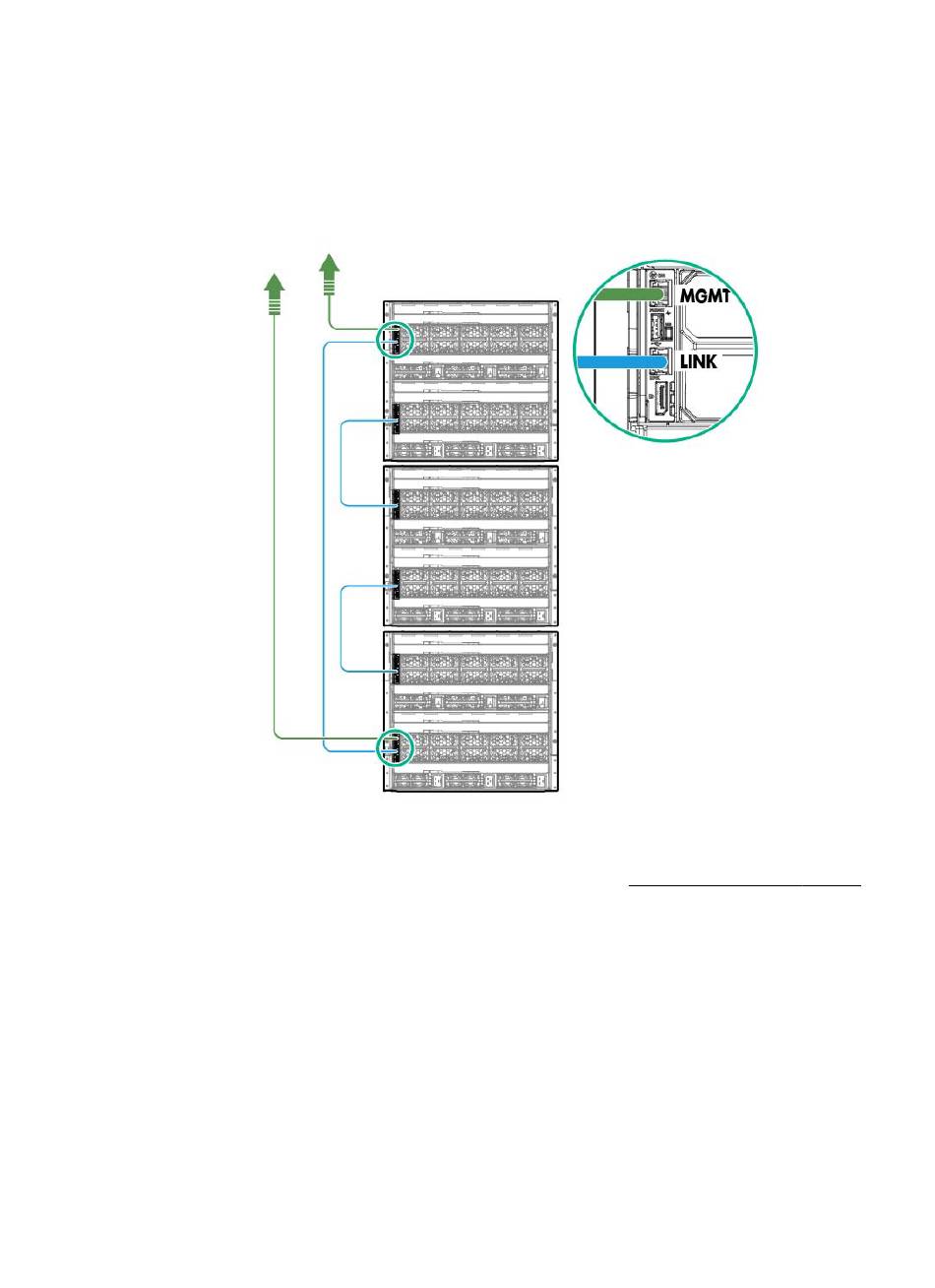

Im Beispiel unten zeigen die grünen Linien die MGMT-Verbindungen zum
Verwaltungsnetzwerk an, wobei eine Verbindung vom MGMT-Port des Frame-Link-Moduls
(Einschub 1) im oberen Frame und vom MGMT-Port des Frame-Link-Moduls (Einschub 2)
im unteren Frame zum Verwaltungsnetzwerk hergestellt wird.
Informationen zu verfügbaren CAT6A-Kabeln für die Verbindung von Frames und den Anschluss an
Verwaltungsnetzwerke finden Sie im Abschnitt „Frame-Link-Modul" in den HPE Synergy 12000
Frame QuickSpecs auf der Hewlett Packard Enterprise Website (http://www.hpe.com/info/qs).

Interconnect-Modul-Verkabelung

HPE Synergy unterstützt eine Composable Fabric, die sich über mehrere Frames erstreckt und
Master-Interconnect-Module (Switches) und Satelliten-Module (Links) beinhaltet. Bei einem Synergy-
System mit einer Composable Fabric empfiehlt Hewlett Packard Enterprise, die HPE Synergy
Ethernet-Interconnect-Module so in einer Master-Switch-Konfiguration miteinander zu verkabeln,
dass mehrere Interconnect-Link-Module das Master-Interconnect-Modul unterstützen können.
Halten Sie sich beim Verkabeln von Switch-Modulen mit Interconnect-Link-Modulen an die folgenden
Beispiele, oder informieren Sie sich in den Installationsanleitungen im Lieferumfang des Interconnect-
Link-Moduls.
