Verkabelung des Master-Switch mit einem 20-Gb-Interconnect-Link-Modul
1.
Schließen Sie bei einem System mit mehreren Frames entweder das HPE Synergy 40Gb
F8-Switch-Modul oder das HPE Virtual Connect SE 40Gb F8-Modul für HPE Synergy als Master
an ein HPE Synergy 20Gb Satelliten-Interconnect-Link-Modul in einem anderen Frame an:
a.
Verbinden Sie die Ports L1 und L4 am Master-Modul über Interconnect-Link-Kabel mit den
Ports L1 und L2 am Satelliten-Modul.
b.
Verbinden Sie bei einem System mit drei Frames die Ports L2 und L3 am gleichen Master-
Modul über Interconnect-Link-Kabel mit den Ports L1 und L2 an einem anderen Satelliten-
Modul.
2.
Verbinden Sie bei einem System mit einem oder mit mehreren Frames beide Master-Module mit
zwei Stacking-Kabeln miteinander:
a.
Schließen Sie ein Stacking-Kabel zwischen Port Q7 am ersten Master-Modul und Port Q8
am zweiten Modul an.
b.
Schließen Sie ein Stacking-Kabel zwischen Port Q8 am ersten Master-Modul und Port Q7
am zweiten Modul an.
HINWEIS:
F8-Modul für HPE Synergy verwendet. Die Verkabelung hängt von den zu stapelnden
Modulen ab.

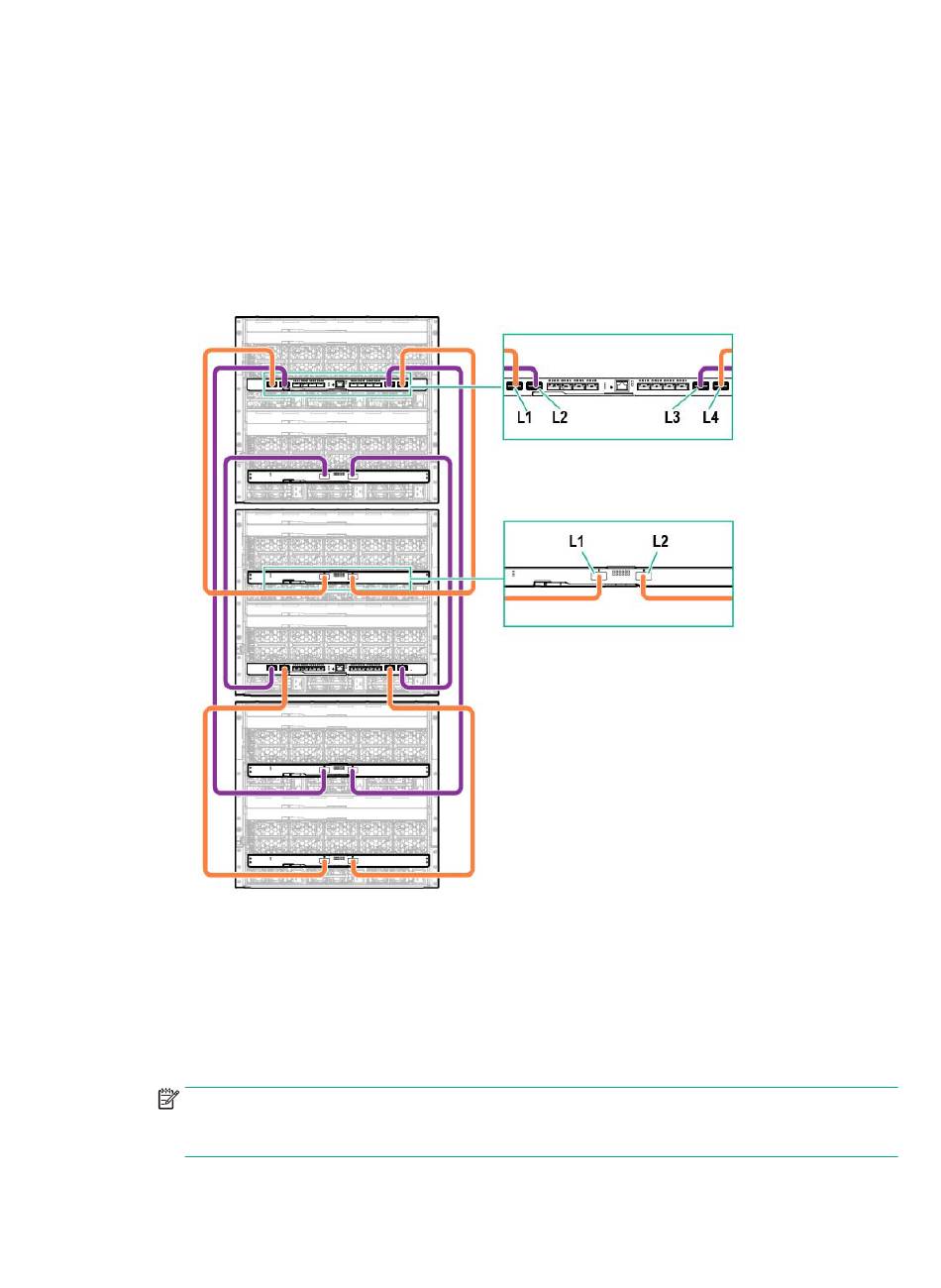

Beispiel für das Stacking mehrerer Frames
58
Kapitel 4 Verkabelung
Bei den angegebenen Beispielen wird das HP Virtual Connect SE 40Gb
DEWW
