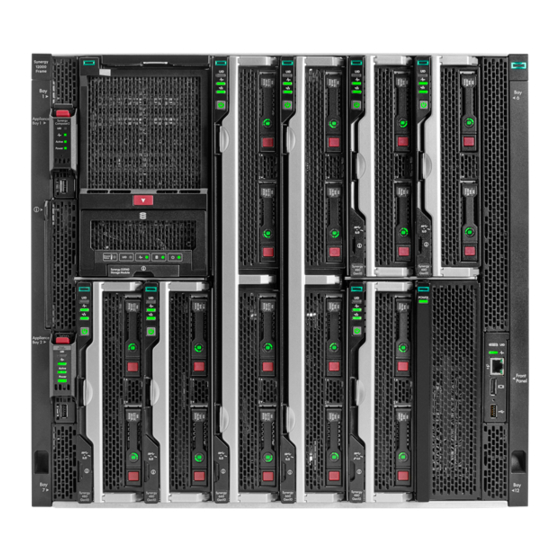

HPE Synergy 12000 Frame
Konfigurations- und
Installationshandbuch
Übersicht
Dieses Dokument beschreibt Identifikation,
Installation und Konfiguration des HPE Synergy
Systems. Dieses Handbuch ist für erfahrene
Servicetechniker bestimmt. Hewlett Packard
Enterprise setzt voraus, dass Sie für die Wartung
der HPE Synergy-Komponenten und der
Gesamtlösung qualifiziert sind.

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für HPE Synergy 12000 Frame

  • Seite 1 HPE Synergy 12000 Frame Konfigurations- und Installationshandbuch Übersicht Dieses Dokument beschreibt Identifikation, Installation und Konfiguration des HPE Synergy Systems. Dieses Handbuch ist für erfahrene Servicetechniker bestimmt. Hewlett Packard Enterprise setzt voraus, dass Sie für die Wartung der HPE Synergy-Komponenten und der...
  • Seite 2 © Copyright 2016 Hewlett Packard Enterprise Development LP Inhaltliche Änderungen dieses Dokuments behalten wir uns ohne Ankündigung vor. Neben der gesetzlichen Gewährleistung gilt für Produkte und Dienstleistungen von Hewlett Packard Enterprise ausschließlich die Herstellergarantie, die in den Garantieerklärungen der jeweiligen Produkte und Dienstleistungen explizit genannt wird.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis 1 Planen der Installation ............................ 1 Sicherheit und Einhaltung behördlicher Bestimmungen ............... 1 Standortanforderungen ........................1 Bestimmen der Stromversorgungs- und Kühlungskonfigurationen ............1 Berechnungen für das Netzteil .................... 1 Stromversorgungsanforderungen ..................1 Die Hinweise „Vorsicht“, „Achtung“ und „Wichtig“ ................2 Erforderliche Luftzirkulation und Mindestabstände ................
  • Seite 4 Anbringen der Rack-Montageschienen ................26 Einbauen des Frame im Rack ................... 28 Komponenteneinbau .......................... 31 Installieren eines Appliance-Moduls .................. 31 Installieren von Rechenmodulen ..................33 Installieren eines Rechenmoduls voller Bauhöhe ..........33 Entfernen eines Komponentenfachs ..........35 Erstellen einer Leerblende für einen Moduleinschub mit voller Bauhöhe ...................
  • Seite 5 Fehlerbildschirme beim Herstellen einer Verbindung zur Synergy-Konsole ........79 Synergy Composer reagiert nicht ..................79 Frame von keinem Synergy Composer angefordert ............81 Synergy-Konsole kann keine Verbindung zu HPE OneView herstellen ......82 Symbole der Synergy-Konsole ......................83 Probleme während der Installation ..................... 86 Zurücksetzen der Frame-Link-Modul .................
  • Seite 6 7 Technische Daten ............................96 HPE Synergy Quick Specs ......................... 96 8 Garantie und Zulassungshinweise ......................97 Garantieinformationen ........................97 Zulassungshinweise ........................... 97 Sicherheit und Einhaltung behördlicher Bestimmungen ............ 97 Kennzeichnung für Belarus, Kasachstan, Russland ............97 Inhaltsdeklaration der RoHS-Materialien für die Türkei ............. 98 Inhaltsdeklaration der RoHS-Materialien für die Ukraine ...........

  • Seite 7: Planen Der Installation

    Organisation aller Synergy-Optionen zum Aufbau eines einzelnen Frame oder mehrerer Frames oder von Racks für eine Gesamtlösung, die mit einem einfachen BOM über das Tool bei HPE bestellt werden kann. Das Synergy Planning Tool ist im Bereich „Tools“ auf der Website des Hewlett Packard Enterprise Sales Portal zu finden.

  • Seite 8: Die Hinweise „Vorsicht", „Achtung" Und „Wichtig

    ACHTUNG: Schützen Sie das Speichermodul mit einer regulierenden UPS (unterbrechungsfreien Stromversorgung) vor Spannungsfluktuationen und zeitweiligen Spannungsunterbrechungen. Dieses Gerät schützt die Hardware vor Schäden, die durch Überspannungen und Spannungsspitzen verursacht werden, und hält den Betrieb des Speichermoduls auch während eines kurzzeitigen Stromausfalls aufrecht.

  • Seite 9: Erforderliche Luftzirkulation Und Mindestabstände

    Erforderliche Luftzirkulation und Mindestabstände ACHTUNG: Bei Konfigurationen hoher Dichte sollte der HPE 11000 G2 Series Rack Airflow Optimization Kit (BW930A) installiert werden, um einen Luftstrom von der Rückseite des Racks durch Lücken im Rack-Rahmen hin zur Vorderseite des Racks zu verhindern.

  • Seite 10: Temperaturanforderungen

    Ist die Vorderseite des Racks nicht vollständig mit Komponenten ausgefüllt, können die Lücken zwischen den Komponenten die Luftzirkulation im Inneren des Racks beeinträchtigen, was sich negativ auf die Kühlung der Rack-Komponenten auswirken kann. Decken Sie diese Lücken daher mit Leerblenden ab. ACHTUNG: Leere Einbausteckplätze im Rack müssen immer mit Leerblenden oder Blindmodulen abgedeckt werden.

  • Seite 11: Anforderungen An Eine Rackfreie Umgebung

    Schienensätze unterstützen jedoch einen vollständig bestückten Frame mit einem Gewicht von 550 Pfund. Vier dieser Frames zusammen nähern sich dem Limit für interne IT-Geräte von 2.250 Pfund der HPE 42U x 600 mm x 1075 mm als auch der 42U 600 mm x 1200 mm 11000G2 Series QS Racks.

  • Seite 12: Lieferumfang

    Lieferumfang Name Beschreibung HPE Synergy 12000 Frame Der Frame für das Installieren von Synergy-Komponenten Frontblende Die Ports auf der Vorderseite des Frame für eine KVM-Verbindung Leerblende des Appliance-Moduls Ein erforderlicher Einsatz, der in jedem nicht verwendeten Appliance- Moduleinschub installiert wird Eine Hardware-Appliance für die...
  • Seite 13 Übersicht über den Installationsvorgang. Installationsanleitungen für Die gedruckten Installationsanleitungen Rechenmodule, Optionen und für Synergy-Komponenten Interconnects HPE Synergy 12000 Frame Rack- Die gedruckte Vorlage zum Auffinden Schablone der Positionen von Frames, Rack- Schienen und Käfigmuttern in einem Rack. Anzahl gemäß Bestellung Anzahl und Typ gemäß...

  • Seite 14: Beschreibung Von Komponenten Und Leds

    Beschreibung von Komponenten und LEDs Herausziehbare Informationslaschen Herausziehbare Laschen auf der Vorder- und Rückseite des Synergy-Frame enthalten Systeminformationen. Beschreibung Auf der herausziebaren Lasche auf der Vorderseite (links oben) befinden sich die Produkt-ID des Frame, die Seriennummer und die Nummerierung der Geräteeinschübe auf der Vorderseite des Frame.

  • Seite 15: Inhalt Für Mobile Geräte

    Inhalt für mobile Geräte Am HPE Synergy 12000 Frame befinden sich QR-Codes, die direkt über Ihr mobiles Gerät auf der Dokumentation für mobile Geräte verweisen. Um auf den Inhalt für mobile Geräte wie z. B. Dokumentation für Setup, Installation, Verwendung oder Fehlerbehebung zuzugreifen, scannen Sie mit Ihrem mobilen Gerät den produktspezifische...

  • Seite 16: Frame-Komponenten Auf Der Vorderseite Und Geräteeinschübe

    Frame-Komponenten auf der Vorderseite und Geräteeinschübe Beschreibung Geräteeinschübe: Rechenmodule und Speichermodule Vorderseite: Bietet über KVM oder einen Laptop Zugriff auf die Synergy-Konsole Appliance-Einschübe Nummerierung der Geräteeinschübe Alle Geräteeinschübe im Frame sind von links nach rechts und von oben nach unten in fortlaufender Reihenfolge vom niedrigsten zum höchsten durchnummeriert, wenn der Benutzer direkt auf den Frame schaut.
  • Seite 17 Typ des Geräteeinschubs Geräteeinschubsnummerierung Einfache Breite, volle Bauhöhe Einfache Breite, halbe Bauhöhe Einfache Breite, gemischte Bauhöhe Doppelte Breite, volle Bauhöhe DEWW Frame-Komponenten auf der Vorderseite und Geräteeinschübe...

  • Seite 18: Geräteeinschubspartitionen

    Typ des Geräteeinschubs Geräteeinschubsnummerierung Doppelte Breite, halbe Bauhöhe Doppelte Breite, gemischte Bauhöhe Geräteeinschubspartitionen Vertikale Frame-Partitionen Zwischen den Geräteinschüben im Frame befinden sich zwei vertikale Partitionen. Diese nicht entfernbare Partitionen sorgen für die strukturelle Intaktheit des Frame und dienen als mechanische Befestigungspunkte der horizontalen Fächer, die einen Einschub mit voller Bauhöhe in zwei Einschübe mit halber Bauhöhe unterteilen.
  • Seite 19 Horizontale Frame-Partitionen Die horizontale Frame-Partitionen sind herausnehmbare Fächer, die einen Geräteeinschub mit voller Bauhöhe in einen Geräteeinschub mit halber Bauhöhe unterteilen. In einem Frame können bis zu zwölf Gerätemodule halber Bauhöhe installiert werden. Zwischen Einschub 1 und Einschub 7 kann ein optionales horizontales Fach installiert werden Auf diese Weise können diese Einschübe von Gerätemodulen halber Bauhöhe genutzt werden, wenn in Einschub 2 ein Modul voller Bauhöhe installiert ist.

  • Seite 20: Komponenten Auf Der Vorderseite

    Komponenten auf der Vorderseite Beschreibung Funktion UID-Schalter Drücken Sie die UID-Taste am Frame, um die Frame-UID ein- oder auszuschalten. Zustands-LED ● Grüne Daueranzeige: Normalbetrieb ● Gelbe Blinkanzeige: Warnung ● Rote Blinkanzeige: Kritischer Fehler Der Zustands-LED kommt für alle Komponenten innerhalb des Frame der höchste Schweregrad zu.

  • Seite 21: Appliance-Module

    Beschreibung Funktion Warnung oder einen kritischen Zustand anzeigt, schließen Sie die Synergy-Konsole zur Fehlerbehebung an. Laptop-Port RJ-45 Ethernet 100BASE-TX mit den folgenden Funktionen: ● Herstellen einer Verbindung mit einem Laptop zur Synergy- Konsole. ● Konfigurieren des Ethernet-Ports des Laptops für DHCP und Aktivieren der automatischen Aushandlung.
  • Seite 22 ● HPE Synergy Composer ● HPE Synergy Image Streamer Die Appliance-Module weisen den exakt gleichen Formfaktor auf und sehen extern gleich aus. Das Etikett auf der Vorderseite gibt den Namen des Appliance-Moduls an. Beschreibung Funktion UID-LED Drücken Sie die UID-Taste, um die blaue Lokator-LED einzuschalten.
  • Seite 23 Beschreibung Funktion ● Aus: Bedeutet, dass sich das Appliance-Modul in einer hochverfügbaren Konfiguration im Standby-Modus befindet oder ein Fehlerzustand des HPE OneView vorliegt. ● Grüne Daueranzeige: Bedeutet, dass das Appliance-Modul aktiv ist. ● Grüne Blinkanzeige: Bedeutet, dass die Reset-Taste gedrückt und länger als 10 Sekunden gedrückt...

  • Seite 24: Appliance-Einschubsnummerierung

    Appliance-Einschubsnummerierung Komponenten auf der Frame-Rückseite Beschreibung Lüfter (10) Interconnect-Module Netzteile (6) Frame-Link-Module Kapitel 2 Beschreibung von Komponenten und LEDs DEWW...

  • Seite 25: Nummerierung Der Komponenteneinschübe Auf Der Rückseite

    Nummerierung der Komponenteneinschübe auf der Rückseite Komponenten Einschübe Etiketten Frame-Link-Module 1 und 2 Interconnect-Module: 1 und 4 Diese Verbindungsmodule sind redundante Paare auf Fabric 1. Interconnect-Module: 2 und 5 Diese Verbindungsmodule sind redundante Paare auf Fabric 2. Interconnect-Module: 3 und 8 Diese Verbindungsmodule sind redundante Paare auf Fabric 3.

  • Seite 26: Komponenten Des Frame-Link-Moduls

    Komponenten des Frame-Link-Moduls Beschreibung Funktion MGMT-Port-Verbindungs-LED Rote Daueranzeige: Verbunden MGMT-Port Ein 10GBASE-T* RJ-45-Anschluss, der zwei Funktionen bietet: ● Einen Management-Uplink zum Verwaltungsnetzwerk. ● Eine Datenverbindung zum Datennetzwerk, wenn im Frame eine Image Streamer- Management-Appliance installiert ist. MGMT-Port-Aktivitäts-LED Die MGMT-Port-Aktivitäts-LED blinkt grün, um die Aktivität des MGMT-Ports anzuzeigen.

  • Seite 27: Netzteil-Led

    Frame-Link-Modul, um hochverfügbare Verwaltungsnetzwerkkonnektivität für zwei Frame-Link-Module in einem einzelnen Frame zu bieten oder um mehrere Frames für die automatische Erkennung durch das HPE Synergy Composer-Appliance-Modul miteinander zu verbinden. LINK-Port-Aktivitäts-LED Die LINK-Port-Aktivitäts-LED blinkt grün, um Aktivität und Status des LINK-Ports anzuzeigen.

  • Seite 28: Lüfter-Led

    Lüfter-LED LED-Farbe Lüfterstatus Grüne Daueranzeige Normalbetrieb Rote Blinkanzeige Lüfterfehler. Stellen Sie zwecks Fehlerbehebung eine Verbindung zur Synergy-Konsole her. Kapitel 2 Beschreibung von Komponenten und LEDs DEWW...

  • Seite 29: Installation

    31) im Frame. Schließen Sie die Frame-Komponenten im Frame an. Schließen Sie die Netzkabel an, und schalten Sie den Frame ein. Konfigurieren Sie den Frame („Konfigurieren von HPE Synergy“ auf Seite 68) mit dem Composer. Entfernen Sie der Komponenten aus dem Frame Bevor Sie den Frame im Rack einbauen, müssen Sie alle bereits installierten Komponenten auf der...

  • Seite 30: Installieren Des Frame In Einer Rackfreien Umgebung

    Spezifische Anweisungen zum Entfernen der Komponenten finden Sie im HPE Synergy 12000 Frame Maintenance and Service Guide (HPE Synergy 12000 Frame Wartungs- und Servicehandbuch). Installieren des Frame in einer rackfreien Umgebung VORSICHT! So verringern Sie das Risiko von Verletzungen und Sachschäden in einer rackfreien Umgebung: Frames dürfen nicht aufeinander gestapelt werden.

  • Seite 31: Installieren Des Frame In Einem Rack

    Konfiguration ab. Messen mit der Rack-Schablone Die HP Synergy 12000 Frame Rack-Schablone ist im Lieferumfang des Frame enthalten und gibt genau an, wo die Frame-Rack-Montageschienen zu installieren ist und wo die vier Käfig- oder Aufsteckmuttern anzubringen sind. Jedes Frame-Kit umfasst die für den jeweiligen Frame empfohlenen Rack-Montageschienen.

  • Seite 32: Anbringen Der Rack-Montageschienen

    Installieren Sie die oberen Käfigmuttern (links und rechts) auf der Vorderseite des Racks unten am zehnten U (28 Löcher nach oben in der Vorlage). Installieren Sie die Rack-Schienen (siehe Anbringen der Rack-Montageschienen auf Seite 26). Anbringen der Rack-Montageschienen HINWEIS: Weitere Informationen zum Installieren der Rack-Montageschienen finden Sie in den Installationsanleitungen im Lieferumfang des Rack-Schienenkits.
  • Seite 33 Positionieren Sie die Schienen-Laschen neben den quadratischen Öffnungen in der hinteren Rack-Säule. Halten die Schienen eben, setzen Sie die hinteren Schienen-Laschen in der hinteren Rack-Säule ein, und drücken Sie die Laschen nach unten an die vorgesehene Stelle. Ziehen Sie das vordere Ende der Schiene zur vorderen Rack-Säule. Positionieren Sie die Schienen-Laschen neben den quadratischen Öffnungen in der vorderen Rack-Säule.

  • Seite 34: Einbauen Des Frame Im Rack

    Einbauen des Frame im Rack VORSICHT! Zum Anheben eines Frame in das Rack sind immer mindestens vier Personen erforderlich. Wenn der Frame oberhalb der Brusthöhe in das Rack eingesetzt werden soll, muss eine fünfte Person beim Ausrichten des Frame an den Schienen behilflich sein, während die vier anderen Personen den Frame abstützen.
  • Seite 35 Richten Sie den Frame am Rack aus, legen Sie das hintere Ende des Frame auf die Rack-Schienen, und schieben Sie ihn hinein. Schieben Sie den Frame in das Rack, bis sich die hinteren Hebegriffe in der Nähe des Racks befinden. Während der Frame weiterhin mit den vorderen Hebegriffen abgestützt wird, entfernen Sie die hinteren Hebegriffe von beiden Seiten des Frame, und schieben Sie den Frame dann zur Hälfte ins Rack.
  • Seite 36 Schieben Sie den Frame in das Rack, bis sich die vorderen Hebegriffe in der Nähe des Racks befinden. Entfernen Sie die vorderen Hebegriffe von beiden Seiten des Frame, und schieben Sie den Frame dann vollständig in das Rack. Entfernen Sie die linke und die rechte Frame-Blende von der Vorderseite des Frame. Stecken Sie dazu einen Finger in das Loch unten an der Frame-Blende, und ziehen Sie nach außen und nach oben.

  • Seite 37: Komponenteneinbau

    Ziehen Sie die Rändelschrauben mit einem T-25 Torx-Schraubendreher fest, um den Frame am Rack zu sichern. Wiederholen Sie den Vorgang für die übrigen Frames. HINWEIS: In einem 42U-Rack können bis zu vier 10U-Frames eingebaut werden. Installieren Sie beim Einbau von mehr als einem Frame den ersten Frame unten im Rack und alle weiteren jeweils darüber.
  • Seite 38 Nachdem die Composer-Appliance im Frame eingebaut wurde, überprüfen Sie, ob die neuesten Versionen von HPE OneView oder HPE Image Streamer vom Hewlett Packard Enterprise Update Center heruntergeladen und auf dem Composer installiert wurden. Schließen Sie die Appliance über die Synergy-Konsole an.

  • Seite 39: Installieren Von Rechenmodulen

    Bauhöhe auf Seite Installieren eines Rechenmoduls voller Bauhöhe Der HPE Synergy 12000 Frame wird mit drei installierten Geräteeinschubsfächern zur Unterstützung einer Konfiguration aus 12 Rechenmodulen halber Bauhöhe geliefert. Zur Installation eines Rechenmoduls voller Bauhöhe entfernen Sie die Geräteeinschubsfächer und die zugehörigen Leerblenden.
  • Seite 40 Nehmen Sie die Endkappe des Rechenmoduls ab. Bereiten Sie das Rechenmodul auf die Installation vor. Öffnen Sie zur Vorbereitung des Rechenmoduls auf die Installation den Griff des Rechenmoduls. Kapitel 3 Installation DEWW...

  • Seite 41: Entfernen Eines Komponentenfachs

    Installieren Sie das Rechenmodul. Drücken Sie auf den Griff des Rechenmoduls in der Nähe einer jeden Entriegelungstaste, um den Griff vollständig zu schließen. ACHTUNG: Um eine unzureichende Kühlung und Schäden durch Überhitzung zu vermeiden, darf das Rechenmodul oder der Frame nur in Betrieb genommen werden, wenn alle Geräteeinschübe mit einer Komponente oder einer Leerblende bestückt sind.

  • Seite 42: Installieren Eines Rechenmoduls Halber Bauhöhe

    ● Wenn Sie eine der im Lieferumfang des Frame enthaltenen Moduleinschubs-Leerblenden verwenden, finden Sie die Verbindungsplatte im Versandkarton des Geräts voller Bauhöhe. ● Wenn Sie eine als Option erworbene Geräteeinschubs-Leerblende verwenden, nehmen Sie Verbindungsplatte innen aus der Leerblende. Setzen Sie die Verbindungsplatte in die Schlitze oben in der Leerblende ein, und schieben Sie die Verbindungsplatte nach hinten, bis sie einrastet.
  • Seite 43 Installieren Sie ggf. das Geräteeinschubsfach (Installieren eines Komponentenfachs auf Seite 38). HINWEIS: Bewahren Sie die Endkappen des Rechenmoduls, die Leerblenden und die Geräteeinschubsfächer zur späteren Verwendung auf. Nehmen Sie die Endkappe des Rechenmoduls ab. DEWW Komponenteneinbau...

  • Seite 44: Installieren Eines Komponentenfachs

    Öffnen Sie zur Vorbereitung des Rechenmoduls auf die Installation den Griff des Rechenmoduls. Installieren Sie das Rechenmodul. Drücken Sie auf den Griff des Rechenmoduls in der Nähe der Entriegelungstaste, um den Griff vollständig zu schließen. Installieren eines Komponentenfachs Der Frame verfügt über einen Schlitz und eine Kerbe an den Wänden des Geräteeinschubs, die das Fach beim Einsetzen führen: Suchen Sie nach dem Schlitz und der Kerbe, die als Fachführungen dienen.
  • Seite 45 Drücken Sie und halten Sie die Verriegelungen des herausnehmbaren Faches, und setzen Sie es mithilfe der Fachführungen in den Geräteeinschub ein. DEWW Komponenteneinbau...

  • Seite 46: Einbauen Des Speichermoduls

    Nachdem das Fach vollständig eingesetzt wurde, lösen Sie die Verriegelungen, um es einrasten zu lassen. Einbauen des Speichermoduls Bereiten Sie das Speichermodul auf die Installation vor, indem Sie auf den Freigaberiegel des Speichermodulgriffs drücken, um den Speichermodulgriff zu öffnen. HINWEIS: Der Speichermodulgriff wird verpackt in der geschlossenen Position geliefert und muss vor dem Einsetzen im Frame geöffnet werden.

  • Seite 47: Installieren Von Lüftern

    Installieren von Lüftern Alle zehn Lüfter müssen immer bestückt sein. Es gibt keine erforderliche Installationsreihenfolge für den Einbau von Lüftern. So installieren Sie einen Lüfter. Schieben Sie den Lüfter in den Frame, bis er einrastet. ACHTUNG: Seien Sie vorsichtig, nicht mit dem PCA-Kartenrand an den Frame zu kommen. Eine Beschädigung des Lüfter-PCA kann zu einer Fehlfunktion des Lüfters oder des Frame führen.
  • Seite 48 Nehmen Sie die Abdeckung des Ausgabe-Anschluss von dem neuen Netzteil ab. Schieben Sie das Netzteil in den Frame, bis es hörbar einrastet. Das Netzteil ist mit TOP gekennzeichnet, um eine richtige Ausrichtung während der Installation zu gewährleisten. Schließen Sie das Netzkabel an das Netzteil an. Kapitel 3 Installation DEWW...

  • Seite 49: Netzteil-Konfigurationen

    Es müssen ausreichend viele Netzteile zur Unterstützung der installierten Geräte und Interconnect- Module installiert werden. Technische Daten zur Stromversorgung und Rechner zur Bestimmung der elektrischen und der Wärmelast für das Synergy-System finden Sie unter „HPE Synergy Planning Tool“ auf dem Synergy Sales Portal.

  • Seite 50: Einbauen Eines Frame-Link-Moduls

    Anzahl von Netzteilen Stromversorgungsmodi Netzteileinschub (Stromzufuhr) Redundanter Netzteilmodus 1(A), 2(A), 3(A), 4(A), 5(A) und 6(A) Redundanter Stromzufuhrmodus 1(A), 2(A), 3(B), 4(A), 5(B) und 6(B) * Wenn eine ungerade Anzahl von Netzteilen in einem Frame installiert ist, der für den redundante Stromzufuhr-Modus konfiguriert ist, versorgen alle Netzteile den Frame mit Strom, die Kapazität des die ungerade Anzahl ausmachenden Netzteils wird bei der Bestimmung der Gesamtstromkapazität des Frame jedoch nicht berücksichtigt.
  • Seite 51 Rechenmodul installiert ist und in welchem Mezzanine-Steckplatz die Mezzanine-Karte eingebaut wurde. HINWEIS: Wenn die Mezzanine-Karte nicht richtig installiert ist oder die Interconnect-Modul- Installation nicht mit der Installation der Mezzanine-Karte übereinstimmt, funktionieren die Ports am Interconnect-Modul nicht. HINWEIS: Weitere Informationen darüber, wie und wo Mezzanine-Karten zu installieren sind, können Sie dem Benutzerhandbuch des Rechenmoduls oder dem Konfigurationshandbuch des Systems entnehmen.

  • Seite 52: Konfigurationen Des Interconnect-Moduls

    Nehmen Sie die Endkappe des Interconnect-Moduls ab. Installieren Sie das Interconnect-Modul, und schließen Sie den Entriegelungshebel. Konfigurationen des Interconnect-Moduls Der HPE Synergy 12000 Frame unterstützt für jede der drei Fabrics ein Paar redundanter Interconnect-Module. Hewlett Packard Enterprise empfiehlt die folgenden optimalen Vorgehensweisen: ●...
  • Seite 53 (Primär) Brocade 16 Gb/12 Fibre Channel SAN Switch-Modul für HPE Synergy Brocade 16 Gb/24 Fibre Channel SAN Switch-Modul für HPE Synergy HPE Virtual Connect SE 16 Gb FC- Modul für HPE Synergy Fabric 2 Festplattenspeicher Brocade 16 Gb/12 Fibre Channel SAN Switch-Modul für HPE Synergy...

  • Seite 54: Master-Switch Mit Interconnect-Link-Modul-Konfigurationen

    Frame auch in ICM-Einschub 3 installiert sein. Master-Switch mit Interconnect-Link-Modul-Konfigurationen Das HPE Synergy Virtual Connect SE 40 Gb F8 oder HPE Synergy 40 Gb F8 Switch-Modul kann als Master-Switch mit Interconnect-Link-Modulen zur Unterstützung des Master-Switch konfiguriert werden. Für das HPE Synergy 20 Gb Interconnect-Link-Modul werden zur Unterstützung des Master- Switch bis zu zwei Interconnect-Link-Module benötigt.

  • Seite 55: Signal-Routing Von Der Mezzanine-Karte Zum Frame

    Signal-Routing von der Mezzanine-Karte zum Frame Die HPE Synergy 12000 Frame Midplane bietet ein vierspuriges Hochgeschwindigkeits-Signal- Routing von allen 12 Geräteeinschüben zu den 6 Interconnect-Moduleinschüben. Ein Paar in einem Interconnect-Einschubssatz installierte Interconnect-Module sorgt für redundante Konnektivität für jede angeschlossene Mezzanine-Karte. Wenn ein Geräteeinschub ein Rechenmodul enthält, dann stellt jeder der installierten Mezzanine-Karten eine Verbindung zu den entsprechenden Interconnect- Einschubssätzen her.

  • Seite 56: Mezzanine-Anschlussdefinitionen Von Rechenmodulen Halber Bauhöhe

    Die Position der Mezzanine-Option im Rechenmodul bestimmt die Position des entsprechenden Interconnect-Moduls auf der Rückseite des Frames. Mezzanine-Anschlussdefinitionen von Rechenmodulen halber Bauhöhe HINWEIS: Das Haubenetikett des Rechenmoduls enthält die genauen Positionen der Mezzanine-Karte. Identifikation der Mezzanine- Steckplatzan- Unterstützte Interconnect- schlüsse Kartentypen Fabric Einschubssätze...

  • Seite 57: Mezzanine-Anschlussdefinitionen Von Rechenmodulen Voller Bauhöhe

    Identifikation der Mezzanine- Steckplatzan- Unterstützte Interconnect- schlüsse Kartentypen Fabric Einschubssätze Mezzanine-Steckplatz Nur Typ C ICM 3 und 6 (M3) * Wenn eine optionale Mezzanine-Karte in Mezzanine-Steckplatz 2 installiert wird, muss Prozessor 2 installiert sein. Mezzanine-Anschlussdefinitionen von Rechenmodulen voller Bauhöhe HINWEIS: Das Haubenetikett des Rechenmoduls enthält die genauen Positionen der Mezzanine-Karte.

  • Seite 58: Verkabelung

    Verkabelung Übersicht über die Verkabelung des Frame VORSICHT! Zur Verringerung der Stromschlaggefahr oder des Verletzungsrisikos durch Hochstrom sollten Sie sämtliche Netzteile von der Stromversorgung trennen, bevor Sie Netzverbindungen über Leistungsschienen oder eine Leistungsbox herstellen. VORSICHT! Vergewissern Sie sich, dass sich alle Leistungsschalter in ausgeschalteter Position befinden, bevor Sie die Stromversorgungskomponenten anschließen.

  • Seite 59: Verkabelung Von Mehreren Frames Für Die Redundante Stromversorgung

    Schließen Sie die Netzteile 3, 5 und 6 an den Stromverteiler der B-Seite an. Vergewissern Sie sich, dass die Netzteilkabel mithilfe der wiederverwendbaren Kabelbinder sicher angeschlossen sind. Nachdem an den Frame Strom angelegt wurde, wird er automatisch eingeschaltet. Die Stromversorgungs- und Zustands-LEDs auf der Vorderseite, an der Composer-Appliance und an den Frame-Link-Modulen leuchten grün, um anzuzeigen, dass keine Fehler- oder Warnmeldungsbedingungen vorliegen.
  • Seite 60 HINWEIS: Dies ist ein Beispiel für eine Konfiguration mit redundanter Stromzufuhr. Ihre Konfiguration kann je nach den installierten PDUs variieren. Kapitel 4 Verkabelung DEWW...

  • Seite 61: Verkabelung Des Frame Unter Verwendung Der Wechselstromkonfiguration

    Gehäuse mit weniger Rechenmodulen weniger Zeit dafür benötigt wird. Die Rechenmodule werden nacheinander eingeschaltet, wobei mit Geräteeinschub 1 begonnen wird. Der Frame und der Composer werden nun mit Strom versorgt. Konfigurieren Sie den Frame („Konfigurieren von HPE Synergy“ auf Seite 68) mit dem Composer. Netzwerkverkabelung Um sicherzustellen, dass der Frame und die installierten Komponenten mit dem Netzwerk verbunden sind, werden die folgenden Verbindungen benötigt:...

  • Seite 62: Frame-Link-Modul-Verkabelung

    Die Frame-Link-Module verbinden die einzelnen Frames zu einem Verwaltungsring zusammen, der eine fehlertolerante 10-Gb-Verwaltungsverbindung und die automatische Erkennung von HPE Synergy Composer für alle verbundenen Komponenten ermöglicht. Verkabeln der Frame-Link-Module als Verwaltungsring eines einzelnen Frame: Verbinden Sie mit mindestens einem CAT6A-Patch-Kabel die LINK-Ports miteinander.

  • Seite 63: Interconnect-Modul-Verkabelung

    Frame QuickSpecs auf der Hewlett Packard Enterprise Website (http://www.hpe.com/info/qs). Interconnect-Modul-Verkabelung HPE Synergy unterstützt eine Composable Fabric, die sich über mehrere Frames erstreckt und Master-Interconnect-Module (Switches) und Satelliten-Module (Links) beinhaltet. Bei einem Synergy- System mit einer Composable Fabric empfiehlt Hewlett Packard Enterprise, die HPE Synergy Ethernet-Interconnect-Module so in einer Master-Switch-Konfiguration miteinander zu verkabeln, dass mehrere Interconnect-Link-Module das Master-Interconnect-Modul unterstützen können.

  • Seite 64: Verkabelung Des Master-Switch Mit Einem 20-Gb-Interconnect-Link-Modul

    Verkabelung des Master-Switch mit einem 20-Gb-Interconnect-Link-Modul Schließen Sie bei einem System mit mehreren Frames entweder das HPE Synergy 40Gb F8-Switch-Modul oder das HPE Virtual Connect SE 40Gb F8-Modul für HPE Synergy als Master an ein HPE Synergy 20Gb Satelliten-Interconnect-Link-Modul in einem anderen Frame an: Verbinden Sie die Ports L1 und L4 am Master-Modul über Interconnect-Link-Kabel mit den...
  • Seite 65 Beispiel für das Stacking eines einzelnen Frames DEWW Netzwerkverkabelung...
  • Seite 66 Attribute Wert Beschreibung Maximale Anzahl von Frames Jedes Netzwerk ist ein einzelner physischer Switch/Hop. Maximale Anzahl von Jedes Netzwerk hat 1:1 OSR Rechenmodulen halber Bauhöhe zwischen Servern Satelliten-Links (CXP) pro Jeder Switch kann eine Verbindung Interconnect-Modul zu zwei 20-G-Interconnect-Link- Modulen herstellen. Stacking-Ports (QSFP +) Kann auch für Nicht-Flex-Uplinks verwendet werden.

  • Seite 67: Master-Switch Mit 10-G-Interconnect-Link-Modul-Verkabelung

    Master-Switch mit 10-G-Interconnect-Link-Modul-Verkabelung Schließen Sie bei einem System mit mehreren Frames entweder das HPE Synergy 40Gb F8-Switch-Modul oder das HPE Virtual Connect SE 40Gb F8-Modul für HPE Synergy als Master an ein HPE Synergy 10Gb Satelliten-Interconnect-Link-Modul in einem anderen Frame an: Verbinden Sie die Ports L1 und L4 am Master-Modul über Interconnect-Link-Kabel mit den...
  • Seite 68 Schließen Sie ein Stacking-Kabel zwischen Port Q8 am ersten Master-Modul und Port Q7 am zweiten Modul an. HINWEIS: Bei den angegebenen Beispielen wird das HP Virtual Connect SE 40Gb F8-Modul für HPE Synergy verwendet. Die Verkabelung hängt von den zu stapelnden Modulen ab. Beispiel für das Stacking mehrerer Frames Kapitel 4 Verkabelung...
  • Seite 69 Beispiel für das Stacking eines einzelnen Frames DEWW Netzwerkverkabelung...
  • Seite 70 Attribute Wert Beschreibung Maximale Anzahl von Frames Jedes Netzwerk ist ein einzelner physischer Switch/Hop. Maximale Anzahl von Jedes Netzwerk hat 1:1 OSR Rechenmodulen halber Bauhöhe zwischen Servern Satelliten-Links (CXP) pro Jeder Switch kann mit vier 10-G- Interconnect-Modul Interconnect-Link-Modulen verbunden werden. Stacking-Ports (QSFP +) Kann auch für Nicht-Flex-Uplinks verwendet werden.

  • Seite 71: Herstellen Einer Verbindung Zur Synergy-Konsole

    Konsole eines Moduls zugreifen zu können, muss die Synergy-Konsole über Ports in demselben Frame wie das Modul angeschlossen werden. Wenn Sie bei der Installation eines Synergy-Systems auf HPE OneView zugreifen möchten, können Sie über die Ports in dem Frame, der eine Synergy Composer-Appliance enthält, eine Verbindung zur Synergy-Konsole herstellen.
  • Seite 72 ● Rückseite des Frame: Eines der Frame-Link-Module Schließen Sie mit dem DisplayPort-Kabel einen DisplayPort-Monitor an den Frame an. HINWEIS: Wenn Sie einen Nicht-DisplayPort-Monitor anschließen möchten, müssen Sie zuerst einen DisplayPort-fähigen Adapter an den Monitor/Display-Port des Frame anschließen, bevor Sie den Monitor an den Adapter anschließen. Schließen Sie eine USB-Tastatur und -Maus an die USB-Ports am DisplayPort-Monitor an.

  • Seite 73: Herstellen Einer Verbindung Zur Synergy-Konsole Mit Einem Notebookcomputer

    Herstellen einer Verbindung zur Synergy-Konsole mit einem Notebookcomputer Identifizieren Sie für die anfängliche Hardware-Installation einen Frame, der eine Synergy Composer-Appliance enthält. Sie können auf HPE OneView zugreifen, bevor die Hardwareeinrichtung abgeschlossen wurde. Rufen Sie dazu die Synergy-Konsole über den identifizierten Frame auf.

  • Seite 74: Konfigurieren Von Hpe Synergy

    HPE Synergy Composer-Appliance Mit dem Composer kann der Installationstechniker den Frame anfänglich konfigurieren und alle Hardwarekomponenten innerhalb von HPE OneView einrichten und verwalten. Darüber hinaus liefert er Informationen zum Zustand und Betrieb des Frame. Die Composer-Hintergrundfarbe ändert sich je nach Frame-Zustand: ●...

  • Seite 75: Herstellen Einer Verbindung Zur Synergy-Konsole

    2 Minuten ausgeschaltet. Durch Drücken einer beliebigen Taste am Composer wird der Bildschirm wieder aktiviert. Informationen zu Treiber- und Firmware-Aktualisierungen der Synergy Composer-Appliance finden Sie im HPE OneView Benutzerhandbuch für HPE Synergy auf der Hewlett Packard Enterprise Website (http://www.hpe.com/info/synergy-docs). Herstellen einer Verbindung zur Synergy-Konsole Stellen Sie mit einem KVM-Gerät oder einem Notebook-Computer eine Verbindung zur Synergy-...
  • Seite 76 Beim erstmaligen Einschalten kann es bis zu 10 Minuten dauern, bis eine Verbindung zu Synergy Composers hergestellt werden kann. Kapitel 5 Konfigurieren von HPE Synergy DEWW...

  • Seite 77: Ermitteln Der Hardware Mit Der Synergy-Konsole

    Wählen Sie Connect (Verbinden). Die Ersteinrichtung von HPE OneView kann bis zu 18 Minuten dauern. Ermitteln Sie die Hardware (Ermitteln der Hardware mit der Synergy-Konsole auf Seite 71). Während des Verbindungsvorgangs werden möglicherweise Bildschirme angezeigt, die auf ein Problem beim Herstellen der Verbindung mit der Synergy-Konsole hinweisen. Weitere Informationen finden Sie unter „Fehlerbildschirme beim Herstellen einer Verbindung zur Synergy-Konsole“...
  • Seite 78 Wählen Sie Hardware Setup (Hardware-Setup), um die anfängliche Hardware-Ermittlung zu starten. Wenn diese Option nicht aktiviert ist, wird keine Hardware-Ermittlung durchgeführt. Kapitel 5 Konfigurieren von HPE Synergy DEWW...
  • Seite 79 Vergewissern Sie sich, dass der Bestand alle installierten Komponenten umfasst und dass keine Einrichtungsfehler vorliegen. Ergreifen Sie alle Korrekturmaßnahmen zur Behebung aller Fehler, bis der Bestand korrekt und die Einrichtung abgeschlossen ist. HINWEIS: Auf die Korrekturmaßnahme kann über den Hotlink neben dem Hardwarefehler zugegriffen werden.

  • Seite 80: Überprüfen Der Installation Mit Hpe Oneview

    Bearbeiten Sie die HPE OneView-Netzwerkeinstellungen, und klicken Sie auf OK. Die Wartungs-IP-Adressfelder sind erforderlich, es sei denn, der Service-Konsolenzugriff wurde deaktiviert. Überprüfen der Installation mit HPE OneView Klicken Sie in der Synergy-Konsole auf Connect (Verbinden), um HPE OneView zu starten. Kapitel 5 Konfigurieren von HPE Synergy DEWW...
  • Seite 81 Überprüfen Sie den Hardwarebestand, nachdem HPE OneView den Vorgang des Hinzufügens abgeschlossen hat. Bestätigen Sie, dass der Bestand alle eingebauten Komponenten enthält. Suchen Sie nach Hardware, die von HPE OneView nicht erkannt wurde, Problemen mit der Frame-Link-Modul-Verkabelung, nicht vollständig eingesetzter Hardware oder anderen Hardwareproblemen.
  • Seite 82 Kapitel 5 Konfigurieren von HPE Synergy DEWW...
  • Seite 83 DEWW Überprüfen der Installation mit HPE OneView...
  • Seite 84 Um auf die serielle Konsole eines Interconnect-Moduls zuzugreifen, stellen Sie über Ports in demselben Frame wie das Modul eine Verbindung zur Synergy-Konsole her. Weitere Informationen finden Sie unter „Herstellen einer Verbindung zur Synergy-Konsole“ (Herstellen einer Verbindung zur Synergy-Konsole auf Seite 65). Kapitel 5 Konfigurieren von HPE Synergy DEWW...

  • Seite 85: Fehlerbildschirme Beim Herstellen Einer Verbindung Zur Synergy-Konsole

    Produktionsumgebung konfiguriert werden. Ein HPE OneView-Administrator kann mit einem Konto, das zusätzliche Benutzerberechtigungen bereitstellt, Konfigurationsaufgaben ausführen. Weitere Informationen zur Verwaltung von HPE OneView finden Sie in der HPE OneView- Onlinehilfe oder im HPE OneView Benutzerhandbuch für Synergy. Fehlerbildschirme beim Herstellen einer Verbindung zur...
  • Seite 86 Wählen Sie Reset (Zurücksetzen). HPE OneView wird zurückgesetzt und versucht erneut, die Frame-Composers zu starten. Kapitel 5 Konfigurieren von HPE Synergy DEWW...

  • Seite 87: Frame Von Keinem Synergy Composer Angefordert

    Frame von keinem Synergy Composer angefordert Wenn der Frame von keinem Synergy Composer angefordert wird, erscheint der folgende Warnbildschirm. Um das Problem zu beheben, schließen Sie die Bedienfeldanzeige an einen Frame an, der einen Synergy Composer enthält. DEWW Fehlerbildschirme beim Herstellen einer Verbindung zur Synergy-Konsole...

  • Seite 88: Synergy-Konsole Kann Keine Verbindung Zu Hpe Oneview Herstellen

    Synergy-Konsole kann keine Verbindung zu HPE OneView herstellen Wenn die Synergy-Konsole keine Verbindung zu HPE OneView herstellen kann, erscheint der folgende Warnbildschirm. Kapitel 5 Konfigurieren von HPE Synergy DEWW...

  • Seite 89: Symbole Der Synergy-Konsole

    Wenn keine Verbindung mit HPE OneView möglich ist, ergreifen Sie die folgenden Lösungen zur Fehlerbehebung: Stellen Sie über einen anderen Frame eine Verbindung zur Synergy-Konsole her. Stellen Sie erneut eine Verbindung zu HPE OneView her. Vergewissern Sie sich, dass im Verwaltungsnetzwerk nicht mehr als drei HPE OneView-Live- Sitzungen vorhanden sind.
  • Seite 90 ● i-Symbol: Wählen Sie dieses Symbol aus, um den Informationsbildschirm aufzurufen. Die lokalen Frame-Informationen, einschließlich Firmwareversion und die erkannten Hardwarekomponenten innerhalb des Frame werden angezeigt. Kapitel 5 Konfigurieren von HPE Synergy DEWW...
  • Seite 91 ● Bildschirm-Symbol: Wählen Sie dieses Symbol aus, um auf die von der Synergy-Konsole erkannten Hardwarekomponenten zuzugreifen, darunter Appliances, Interconnects und Geräte. Leere Einschübe werden durch das abgeblendete Symbol „--“ dargestellt. Komponenten, die erkannt, jedoch nicht von einem seriellen Port verwaltet werden, werden ausgegraut und deaktiviert.

  • Seite 92: Probleme Während Der Installation

    : Weist eine Warnmeldung aus, die korrigiert werden kann, jedoch nicht zwingend erforderlich ist. Bei Hardwareproblemen könnte diese Warnung bedeuten, dass die Redundanz verloren gegangen ist. Zusätzliche Ausfälle wurden zu einem Verlust des Dienstes führen. Kapitel 5 Konfigurieren von HPE Synergy DEWW...

  • Seite 93: Zurücksetzen Der Frame-Link-Modul

    Frame-Link-Modul neu gestartet wird. Er wird wieder online geschaltet, sobald das Frame-Link-Modul zurückgesetzt wurde. Wartungskonsole für Appliance-Module Die HPE Synergy-Wartungskonsole ist über eine direkte Verbindung zum Frame für den Fall verfügbar, dass nicht auf die HPE OneView-Benutzeroberfläche zugegriffen werden kann. Für die in der Wartungskonsole verfügbaren Funktionen werden möglicherweise bestimmte Benutzer- Anmeldeinformationen benötigt.

  • Seite 94: Herstellen Einer Ssh-Verbindung Zur Synergy-Wartungskonsole

    Melden Sie sich bei der Anmeldeaufforderung mit dem folgenden Benutzernamen an: maintenance. Die HPE Synergy-Wartungskonsole wird geöffnet. Weitere Anweisungen zur Verwendung der HPE Synergy Wartungskonsole finden Sie im HPE OneView Benutzerhandbuch für HPE Synergy auf der Hewlett Packard Enterprise Website (http://www.hpe.com/info/synergy-docs). Herstellen einer SSH-Verbindung zur Synergy-Wartungskonsole HINWEIS: Hewlett Packard Enterprise rät zur Verwendung dieser Tools zum Zugriff auf die...

  • Seite 95: Zurücksetzen Auf Die Werkseinstellungen

    Entfernen Sie das USB-Laufwerk erst dann, wenn der Vorgang abgeschlossen ist und die Synergy-Wartungskonsole darauf hinweist, dass das Laufwerk bedenkenlos entfernt werden kann. Greifen Sie mit der Appliance-Konsole auf das Hauptmenü der HPE Synergy- Wartungskonsole zu. Wählen Sie Support dump (Support-Dump).

  • Seite 96: Zurücksetzen Des Frame-Link-Modul Auf Die Ursprünglichen Werkseinstellungen

    Führen Sie dieses Verfahren nicht durch, wenn Rechenmodule und Interconnects verwendet werden. Beim Zurücksetzen eines Frame werden die Auslastungen seiner Hosts gestört und eine erhebliche Unterbrechung bewirkt, bis HPE OneView den Frame erneut anfordert und neu konfiguriert. Kapitel 5 Konfigurieren von HPE Synergy...

  • Seite 97: Konfigurieren Von Hpe Synergy Image Streamer

    Führen Sie den entsprechenden Schritt durch: ● Wenn das Frame-Link-Modul auf die Werkseinstellungen zurückgesetzt wurde, jedoch nicht der Composer, dann wird der Frame wieder in die Verwaltung durch HPE OneView aufgenommen, wenn er erkannt wird. Wenn ein einzelner Frame auf die Werkseinstellungen zurückgesetzt wird, während mehrere Frames verwaltet werden, tritt dies automatisch ein.

  • Seite 98: Konfigurieren Von Hpe Oneview Zur Bereitstellung Von Os-Build-Artefakten Für Rechenmodule

    Erstellen Sie ein logisches Gehäuse, um die Sätze von Frames zu definieren, auf die die Image Streamer-Gehäusegruppe angewandt werden soll. Weitere Informationen zum Konfigurieren von HPE Image Streamer finden Sie in der HPE OneView- Onlinehilfe oder im HPE OneView Benutzerhandbuch auf der Hewlett Packard Enterprise Website (http://www.hpe.com/info/synergy-docs).

  • Seite 99: Dokumentation Und Fehlerbehebungsressourcen

    Das HPE Synergy Software Overview Guide, (HPE Synergy Softwareübersichtshandbuch) in der Hewlett Packard Enterprise Informationsbibliothek (http://www.hpe.com/info/synergy-docs) enthält detaillierte Verweise und Übersichten zu verschiedenen Software- und Konfigurationsprogrammen zur Unterstützung von HPE Synergy. Das Handbuch ist aufgabenbasiert und geht auf die DEWW HPE Synergy-Dokumentation...

  • Seite 100: Best Practices Für Hpe Synergy Firmware Und Treiberaktualisierungen

    Remote-Support verfügbar sind. Best Practices für HPE Synergy Firmware und Treiberaktualisierungen Die Best Practices für HPE Synergy Firmware und Driver Updates (Best Practices für HPE Synergy Firmware und Treiberaktualisierungen) in der Hewlett Packard Enterprise Informationsbibliothek (http://www.hpe.com/info/synergy-docs) enthalten Informationen zu empfohlenen optimalen Vorgehensweisen zum Aktualisieren von Firmware und Treibern über HPE Synergy Composer, der...

  • Seite 101: Hpe Fehlermeldungshandbuch

    Hardware- als auch Softwarekomponenten. HPE OneView Hilfe Die HPE OneView Help, the HPE OneView REST API Scripting Help, and the HPE OneView API Reference (HPE OneView-Hilfe, die HPE OneView REST API-Scripting-Hilfe und die HPE OneView API-Referenz) sind leicht zugängliche, integrierte Online-Hilfesysteme, die innerhalb der HPE OneView-Benutzeroberfläche verfügbar sind.

  • Seite 102: Technische Daten

    Technische Daten HPE Synergy Quick Specs Für HPE Synergy sind technische Systemdaten sowie Daten zu einzelnen Produkten und Komponenten vorhanden. Vollständige technische Daten finden Sie in den QuickSpecs zu Synergy und zu einzelnen Synergy-Produkten auf der Hewlett Packard Enterprise Website (http://www.hpe.com/info/qs).

  • Seite 103: Garantie Und Zulassungshinweise

    Garantie und Zulassungshinweise Garantieinformationen HPE ProLiant und x86 Server und Optionen (http://www.hpe.com/support/ProLiantServers- Warranties) HPE Enterprise Server (http://www.hpe.com/support/EnterpriseServers-Warranties) HPE Speicherprodukte (http://www.hpe.com/support/Storage-Warranties) HPE Netzwerkprodukte (http://www.hpe.com/support/Networking-Warranties) Zulassungshinweise Sicherheit und Einhaltung behördlicher Bestimmungen Informationen zur Sicherheit, zum Umweltschutz und zur Einhaltung behördlicher Bestimmungen finden Sie unter Safety and Compliance Information for Server, Storage, Power, Networking, and Rack Products (Informationen zur Sicherheit und zur Einhaltung behördlicher Bestimmungen für...

  • Seite 104: Inhaltsdeklaration Der Rohs-Materialien Für Die Türkei

    ● Kasachstan: Angaben zur Vertriebsstelle vor Ort auf Kasachisch: ● Russland: ● Belarus: ● Kasachstan: Herstellungsdatum: Das Herstellungsdatum wird durch die Seriennummer definiert. CCSYWWZZZZ (Seriennummernformat für dieses Produkt) Gültige Datumsformate umfassen: ● YWW, dabei gibt J das Jahr innerhalb eines jeden neuen Jahrzehnts mit 2000 als Ausgangspunkt an, z.

  • Seite 105: Elektrostatische Entladung

    Elektrostatische Entladung Schutz vor elektrostatischer Entladung Beachten Sie beim Aufbau des Systems oder beim Umgang mit Komponenten bitte unbedingt die notwendigen Vorsichtsmaßnahmen, um Beschädigungen des Systems zu vermeiden. Die Entladung statischer Elektrizität über einen Finger oder einen anderen Leiter kann die Systemplatine oder andere Bauteile beschädigen, die gegenüber elektrostatischer Entladung empfindlich sind.

  • Seite 106: 10 Support Und Andere Ressourcen

    Enterprise Support Center ist möglicherweise ein Produktanspruch erforderlich. Sie müssen einen HP Passport mit zutreffenden Berechtigungen eingerichtet haben. Websites ● Hewlett Packard Enterprise Informationsbibliothek (http://www.hpe.com/info/enterprise/docs) ● Hewlett Packard Enterprise Support Center (http://www.hpe.com/support/hpesc) 100 Kapitel 10 Support und andere Ressourcen DEWW...

  • Seite 107: Customer Self Repair

    Weltweite Kontaktinformationen für Hewlett Packard Enterprise (http://www.hpe.com/ assistance) ● Abonnementservice/Support-Benachrichtigungen (http://www.hpe.com/support/e-updates) ● Software Depot (http://www.hpe.com/support/softwaredepot) ● Customer Self Repair (Reparatur durch den Kunden) (http://www.hpe.com/support/selfrepair) ● Insight Remote Support (http://www.hpe.com/info/insightremotesupport/docs) ● Serviceguard Solutions für HP-UX (http://www.hpe.com/info/hpux-serviceguard-docs) ● Single Point of Connectivity Knowledge (SPOCK) Speicher-Kompatibilitätsmatrix (http://www.hpe.com/storage/spock)

  • Seite 108: 11 Akronyme Und Abkürzungen
