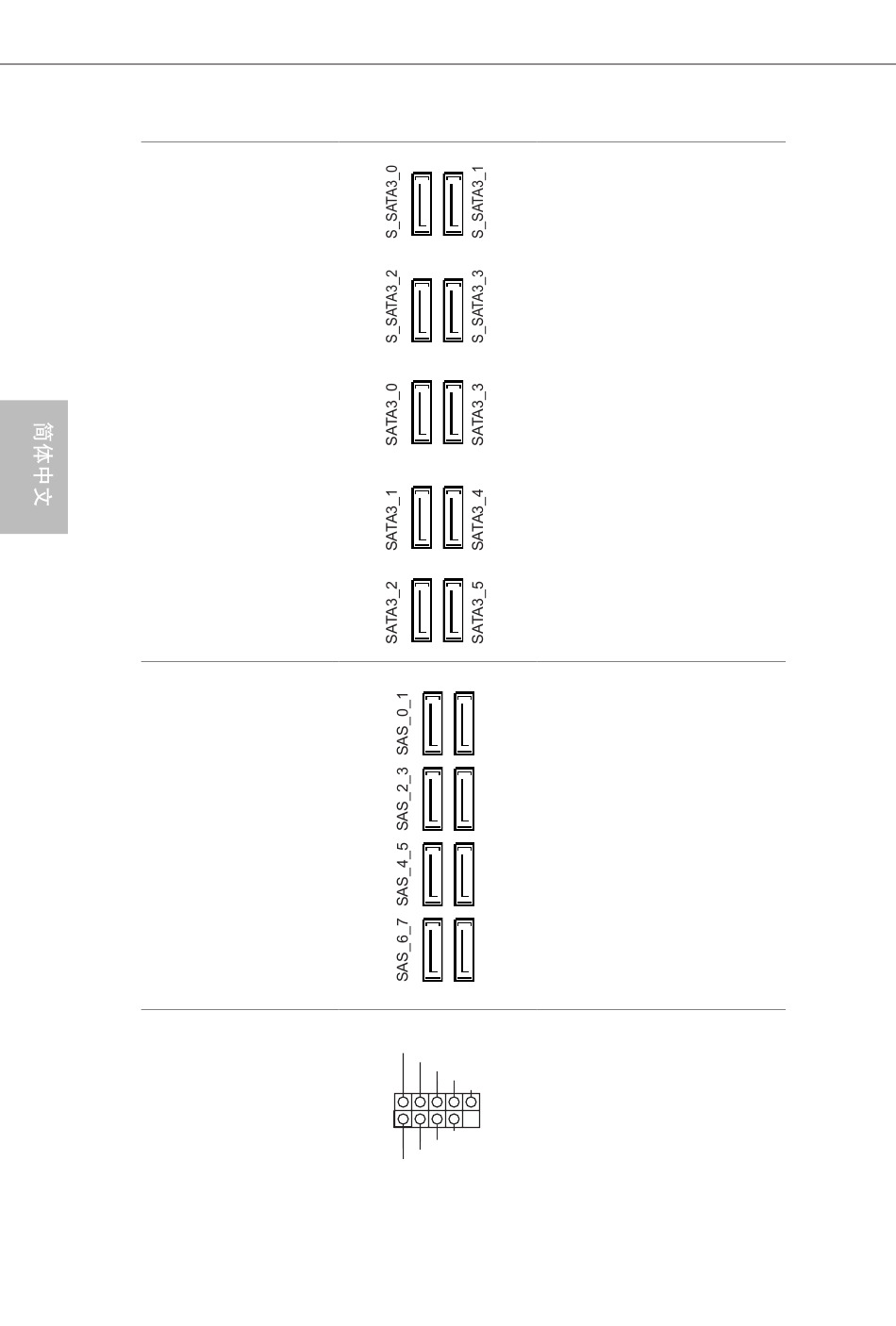

串行 ATA3 接口
(S_SATA3_0_1:
见第 1 页，第 12 个）
(S_SATA3_2_3:
参见 p.1 第 13 项）
(SATA3_0_3:
见第 1 页，第 14 个）
(SATA3_1_4:
参见 p.1 第 15 项）
(SATA3_2_5:
参见 p.1 第 16 项）
SAS 接口
(SAS_0_1:
见第 1 页，第 17 个 )
(SAS_2_3:
见第 1 页，第 18 个 )
(SAS_4_5:
见第 1 页，第 19 个 )
(SAS_6_7:
见第 1 页，第 20 个 )
USB 2.0 接脚
(9 针 USB4_5)
（见第 1 页，第 31 个）
(9 针 USB6_7)
（见第 1 页，第 32 个）
150
这十个 SATA3 接口支持
最高 6.0 Gb/s 数据传输
速率的内部存储设备的
SATA 数据线。
*S_SATA3_3 接口与
ESATA1 端口共用 ; S_
SATA3_1 接口与 ESATA2
端口共用。 S_SATA3_2
接口与 M2_1 端口共用 ;
S_SATA3_0 接口与 M2_2
端口共用。
* 仅在 SATA3_0 ~
SATA3_5 端口上支持
RAID 。
这 8 个 SAS-3 接口支持
SAS/SATA 数据线，可
连接内部存储设备。 当
前 SAS-3 接口支持最高
12.0 Gb/s 数据速率。 当
前 SATA3 接口支持最高
6.0 Gb/s 数据速率。如需
连接 SAS HDD，请联系
SAS 数据线经销商。
* 不建议将 DVD-ROM
连接到 SAS-3 接口。
除了 I/O 面板上的 4 个
USB_PWR
P-
USB 2.0 端口外，此主板
P+
GND
DUMMY
上还有 2 个接头。 每个
USB 2.0 接脚可以支持两
1
GND
个端口。
P+
P-
USB_PWR
