Sólo los profesionales con cualificación de operación eléctrica deben dedicarse a las operaciones de instalación
eléctrica

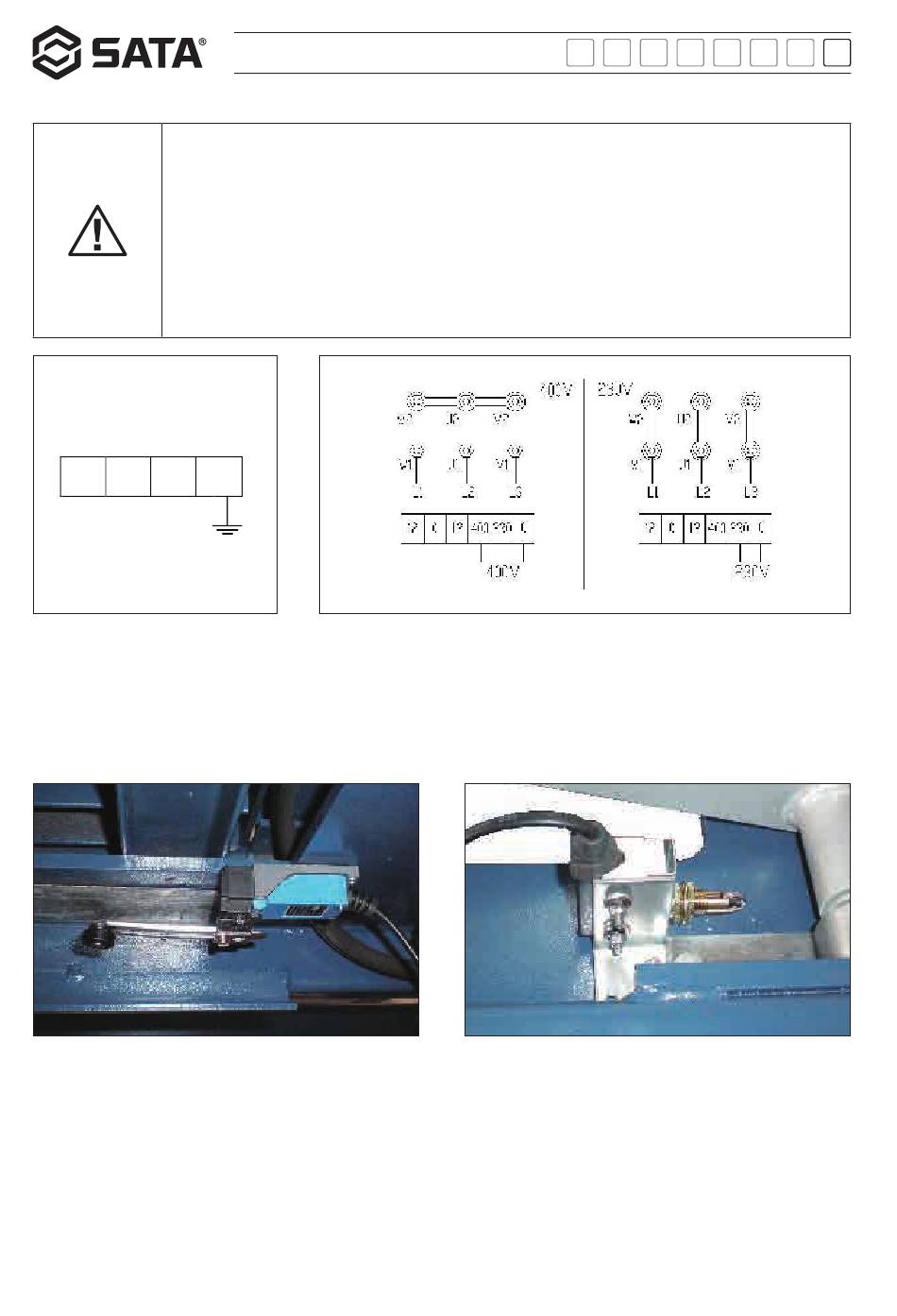

Primero abra la cubierta superior de la caja de control
- Conexión de cable de alimentación: Conecte el cable de alimentación de sistema de tres fases y cuatro hilos de 400V
(cables eléctricos de 3×2.5MM
cable de tierra PE en el perno de signo de tierra, luego conéctelo en el perno de signo de tierra en la parte inferior de
ambas plataformas (Figura 6)
- Si se trata de alimentación trifásica de 230V, se necesita regular el cableado del transformador y del electromotor
(Figura 7)
L1 L2 L3 PE
Figura 6
El interruptor de límite de la unidad principal se instala en el marco del interruptor de la parte inferior de la viga grande de la unidad
principal (Figura 8), el conductor pasa a través del tubo embebido de PVC y se conecta al terminal dentro de la caja de control; el
interruptor de límite de la unidad secundaria se instala en el marco del interruptor de la placa inferior de la unidad secundaria (Figura 9),
el conductor pasa a través del tubo embebido de PVC y se conecta al terminal dentro de la caja de control;
Figura 8 (Posición límite de la unidad principal)
252
AE5301/AE5301-3
＋ 1×1.5MM
2
中文
EN DE
2
) en L1, L2, L3 y terminal de cable entrante de la consola, conecte el
Figura 7
Figura 9 (Posición límite de la unidad secundaria)
