Ajuste do interruptor de limite da máquina escrava:
1) Coloque a chave de comutação na posição "máquina escrava", pressione o botão Up para elevar a plataforma da máquina escrava
até 450 mm e ajuste a ação de limite SQ2 (veja a Figura 18)
2) Abaixe a plataforma da máquina escrava e eleve a plataforma da máquina escrava a 450mm várias vezes para verificar se o limite da
máquina escrava é preciso e confiável
Ajuste do interruptor de limite do motor principal:
1) Coloque o interruptor de comutação na posição "Máquina mestre", pressione o botão Up para elevar a plataforma do motor principal
até 1800mm e ajuste a ação de limite SQ1 (veja a Figura 19). Nota: O ajuste do limite máximo do motor principal deve parar a garra do
motor principal na posição de 5-10 mm acima da última engrenagem da cremalheira de segurança. Claro que o limite pode ser ajustado
para qualquer altura de acordo com a altura interna do usuário
2) Abaixe a plataforma do motor principal, eleve a plataforma do motor principal até a posição de limite várias vezes, verifique se o limite
do motor principal é preciso. O ajuste esquerdo e direito, o alinhamento de frente para trás da plataforma e o espaçamento entre as
duas plataformas podem ser feitos

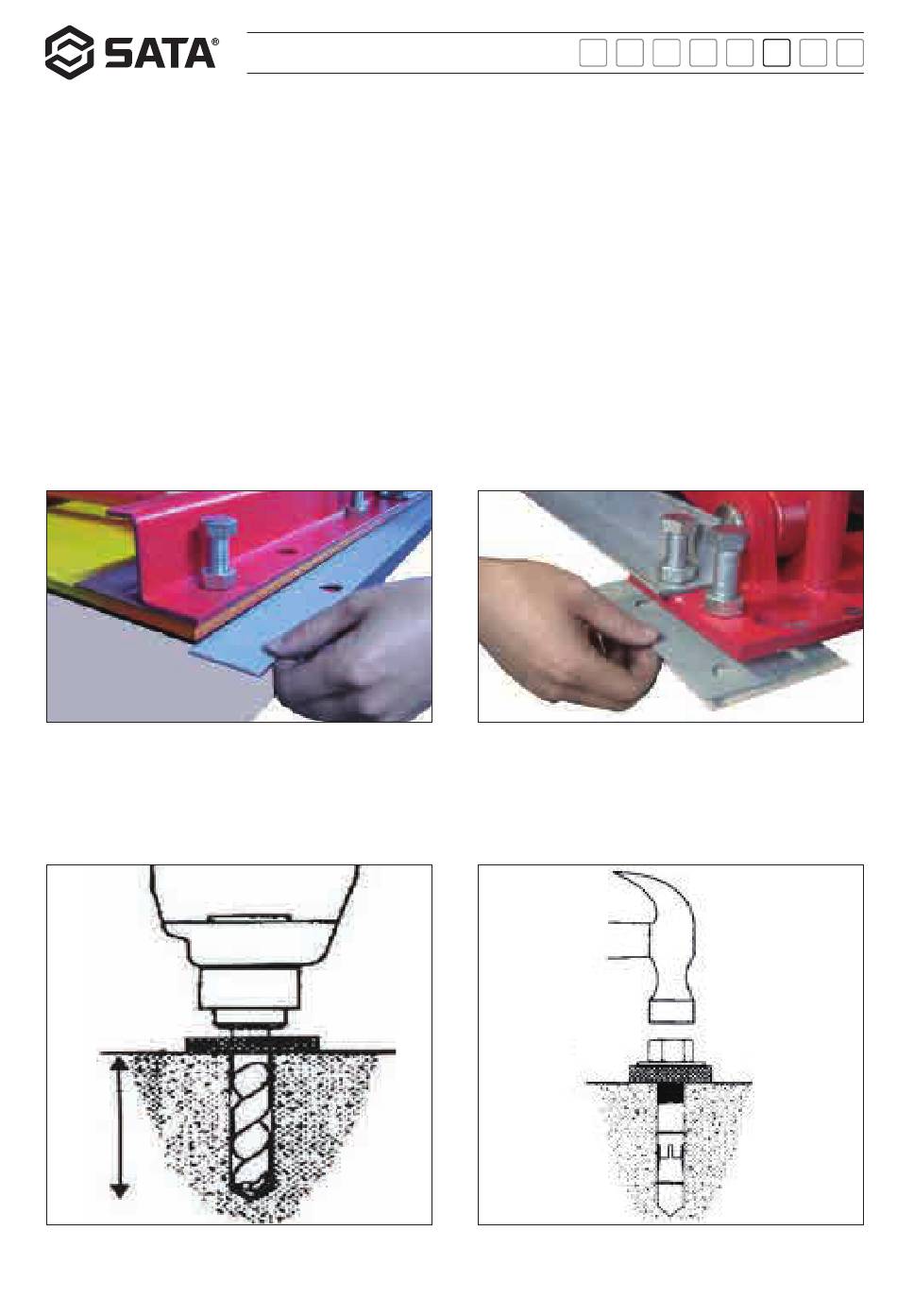

3) Coloque a almofada de metal na parte inferior da plataforma para evitar que o nível do elevador seja nivelado quando o pavimento não é
plano (Figuras 20 e 21)
Use um martelo elétrico para perfurar a broca de impacto de Φ16 do furo da placa inferior no furo profundo de 120 mm (Fig. 22), limpe
o furo e martele levemente o parafuso de ancoragem no furo, o prego de expansão central do parafuso de ancoragem não precisa ser
instalado. Reinstale-o após que o nível seja ajustado
AE5301/AE5301-3
Figura 20
Figura22
中文
EN DE RU KO
Figura 21
Figura 23
