SwyxDECT 800-Anlage
Portable Device Manager (PDM)
1.7.3

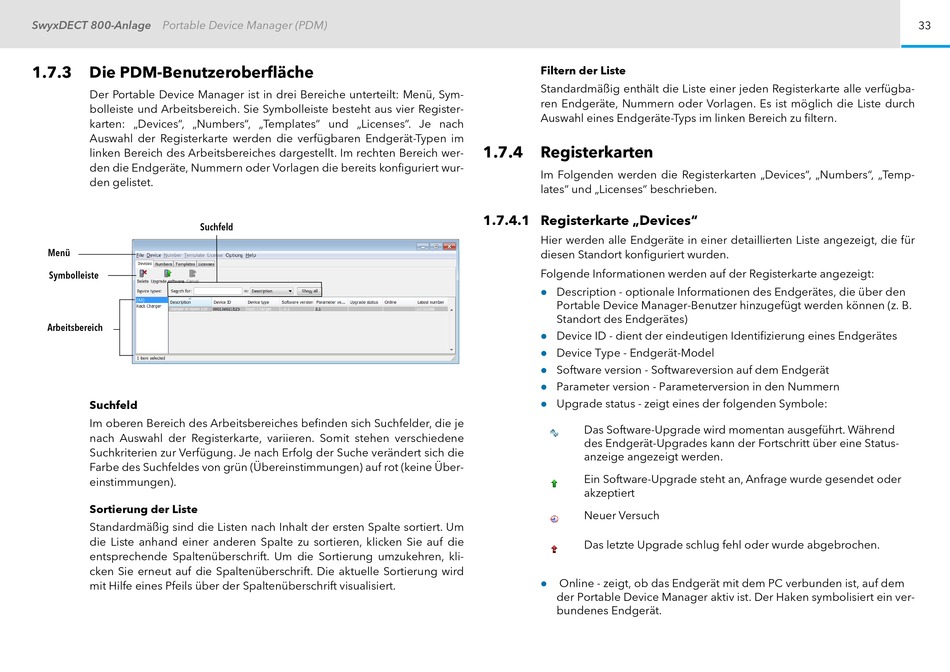

Die PDM-Benutzeroberfläche
Der Portable Device Manager ist in drei Bereiche unterteilt: Menü, Sym-
bolleiste und Arbeitsbereich. Sie Symbolleiste besteht aus vier Register-
karten: „Devices", „Numbers", „Templates" und „Licenses". Je nach
Auswahl der Registerkarte werden die verfügbaren Endgerät-Typen im
linken Bereich des Arbeitsbereiches dargestellt. Im rechten Bereich wer-
den die Endgeräte, Nummern oder Vorlagen die bereits konfiguriert wur-
den gelistet.
Suchfeld
Menü
Symbolleiste
Arbeitsbereich
Suchfeld
Im oberen Bereich des Arbeitsbereiches befinden sich Suchfelder, die je
nach Auswahl der Registerkarte, variieren. Somit stehen verschiedene
Suchkriterien zur Verfügung. Je nach Erfolg der Suche verändert sich die
Farbe des Suchfeldes von grün (Übereinstimmungen) auf rot (keine Über-
einstimmungen).
Sortierung der Liste
Standardmäßig sind die Listen nach Inhalt der ersten Spalte sortiert. Um
die Liste anhand einer anderen Spalte zu sortieren, klicken Sie auf die
entsprechende Spaltenüberschrift. Um die Sortierung umzukehren, kli-
cken Sie erneut auf die Spaltenüberschrift. Die aktuelle Sortierung wird
mit Hilfe eines Pfeils über der Spaltenüberschrift visualisiert.
Filtern der Liste
Standardmäßig enthält die Liste einer jeden Registerkarte alle verfügba-
ren Endgeräte, Nummern oder Vorlagen. Es ist möglich die Liste durch
Auswahl eines Endgeräte-Typs im linken Bereich zu filtern.
1.7.4
Registerkarten
Im Folgenden werden die Registerkarten „Devices", „Numbers", „Temp-
lates" und „Licenses" beschrieben.
1.7.4.1 Registerkarte „Devices"
Hier werden alle Endgeräte in einer detaillierten Liste angezeigt, die für
diesen Standort konfiguriert wurden.
Folgende Informationen werden auf der Registerkarte angezeigt:
Description - optionale Informationen des Endgerätes, die über den
Portable Device Manager-Benutzer hinzugefügt werden können (z. B.
Standort des Endgerätes)
Device ID - dient der eindeutigen Identifizierung eines Endgerätes
Device Type - Endgerät-Model
Software version - Softwareversion auf dem Endgerät
Parameter version - Parameterversion in den Nummern
Upgrade status - zeigt eines der folgenden Symbole:
Das Software-Upgrade wird momentan ausgeführt. Während
des Endgerät-Upgrades kann der Fortschritt über eine Status-
anzeige angezeigt werden.
Ein Software-Upgrade steht an, Anfrage wurde gesendet oder
akzeptiert
Neuer Versuch
Das letzte Upgrade schlug fehl oder wurde abgebrochen.
Online - zeigt, ob das Endgerät mit dem PC verbunden ist, auf dem
der Portable Device Manager aktiv ist. Der Haken symbolisiert ein ver-
bundenes Endgerät.
