gefran GF_PROMER Schnellstartleitfaden Seite 2

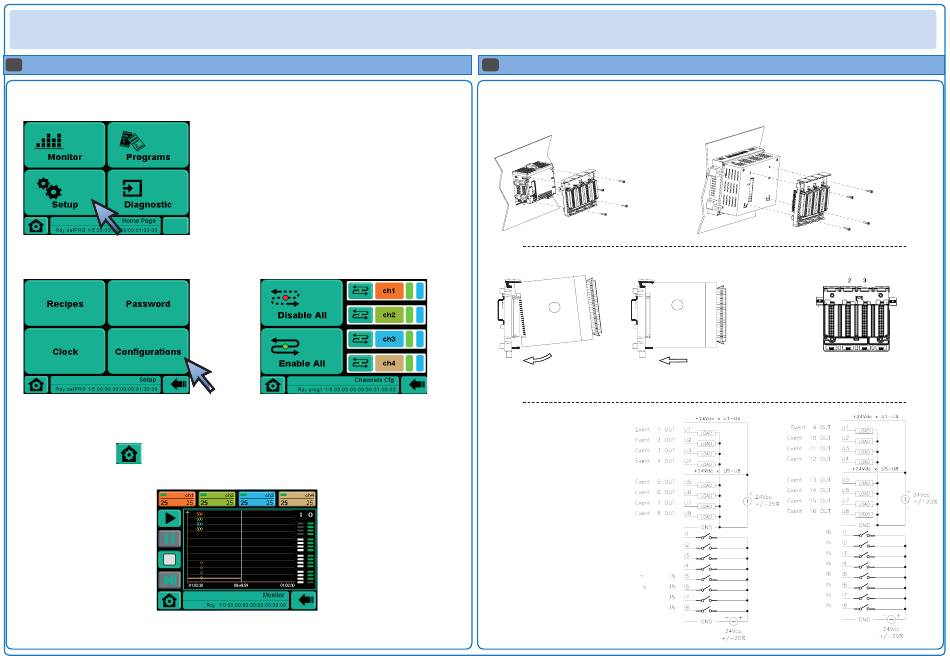

Schnellstart-Leitfaden für den Regler GF_PROMER
4
Einschalten des GF_PROMER und der Module GFX, GFX4, GFXTERMO4 oder GFX4-IR
Die Spannungsversorgung 24 V erst einschalten, nachdem die Verbindung RS485 hergestellt wurde.
Auf dem Bildschirm des GF_PROMER erscheint zunächst ein Hinweis darauf, dass das Programm gela-
den wird. Anschließen wird die Hauptseite angezeigt.
Freigabe Anzahl angeschlossene Kanäle (Zonen)
Die Tasten Setup, Configurations, betätigen
Die angeschlossenen Kanäle bzw. nur die Kanäle auswählen, die gesteuert werden sollen.
Kontrolle der Kommunikation
Drückt man die Taste , erscheint das Menü für die Anzeige der Seite Monitor, auf der un-
verzüglich die Ist- und Sollwerte der angeschlossenen und freigegebenen Zonen zu sehen sind.
Die Installation ist beendet. Für die Konfiguration und den Betrieb siehe das Software-Handbuch
Option Erweiterung digitale E/A
5
Montage des L-BUS4 (nur mit Option)
3
GF_PROMER 3.5" GF_PROMER 5.7"
Die Module E/U16 Gilogik in den Rückwandbus einstecken
1
Bei 1 Modul E/U16, 8 Eingänge/Ausgänge: in Position 2 einsetzen.
Bei 2 Modulen E/U16, 16 Eingänge/Ausgänge: in die Positionen 2 und 3 einsetzen.
Anschluss der Module E/U16
Für den Anschluss der
Ein- und Ausgänge siehe
das technische Datenblatt,
das dem Modul E/U16
beigefügt ist.
Consent
Consent
Consent
Consent
Montage der Module Gilogik II
2
Consent 9
Start
Consent 10
Stop
Consent 11
Reset
Consent
12
Skip
Consent 13
5
Consent 14
6
Consent
15
7
Consent 16
8
