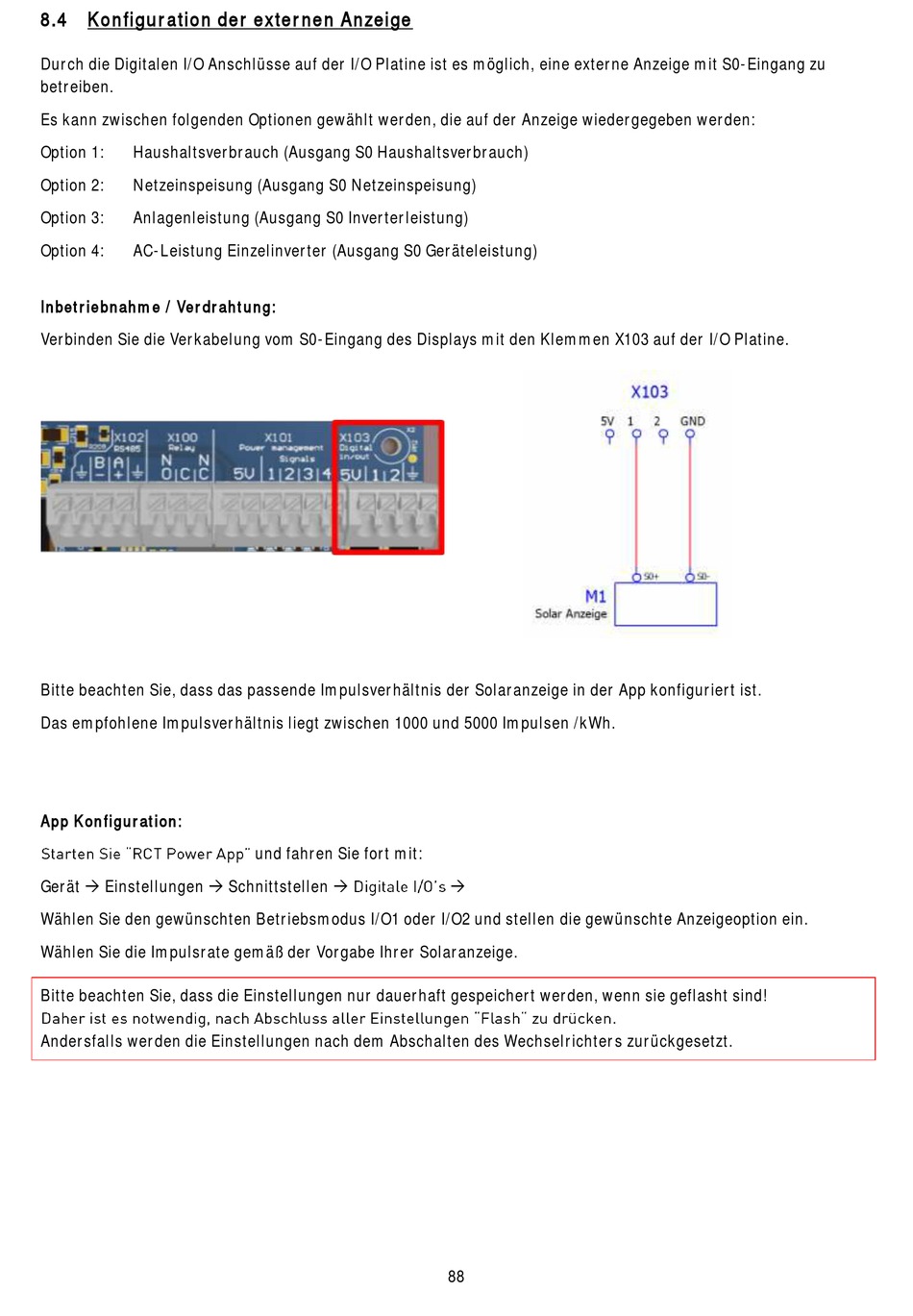

8.4
Konfiguration der externen Anzeige
Durch die Digitalen I/O Anschlüsse auf der I/O Platine ist es möglich, eine externe Anzeige mit S0-Eingang zu
betreiben.
Es kann zwischen folgenden Optionen gewählt werden, die auf der Anzeige wiedergegeben werden:
Option 1:
Haushaltsverbrauch (Ausgang S0 Haushaltsverbrauch)
Option 2:
Netzeinspeisung (Ausgang S0 Netzeinspeisung)
Option 3:
Anlagenleistung (Ausgang S0 Inverterleistung)
Option 4:
AC-Leistung Einzelinverter (Ausgang S0 Geräteleistung)
Inbetriebnahme / Verdrahtung:
Verbinden Sie die Verkabelung vom S0-Eingang des Displays mit den Klemmen X103 auf der I/O Platine.
Bitte beachten Sie, dass das passende Impulsverhältnis der Solaranzeige in der App konfiguriert ist.
Das empfohlene Impulsverhältnis liegt zwischen 1000 und 5000 Impulsen /kWh.
App Konfiguration:
Gerät Einstellungen Schnittstellen
Wählen Sie den gewünschten Betriebsmodus I/O1 oder I/O2 und stellen die gewünschte Anzeigeoption ein.
Wählen Sie die Impulsrate gemäß der Vorgabe Ihrer Solaranzeige.
Bitte beachten Sie, dass die Einstellungen nur dauerhaft gespeichert werden, wenn sie geflasht sind!
Andersfalls werden die Einstellungen nach dem Abschalten des Wechselrichters zurückgesetzt.
und fahren Sie fort mit:
88
