6.1.3

Rundsteuersignale X101

Anwendung:
Zur Verfügung stehen vier digitale Eingänge, die für potentialfreie Relaiskontakte verwendet werden, die einen
oder mehrere Inverter mit einem Rundsteuerempfänger verbinden.
Verdrahtung:

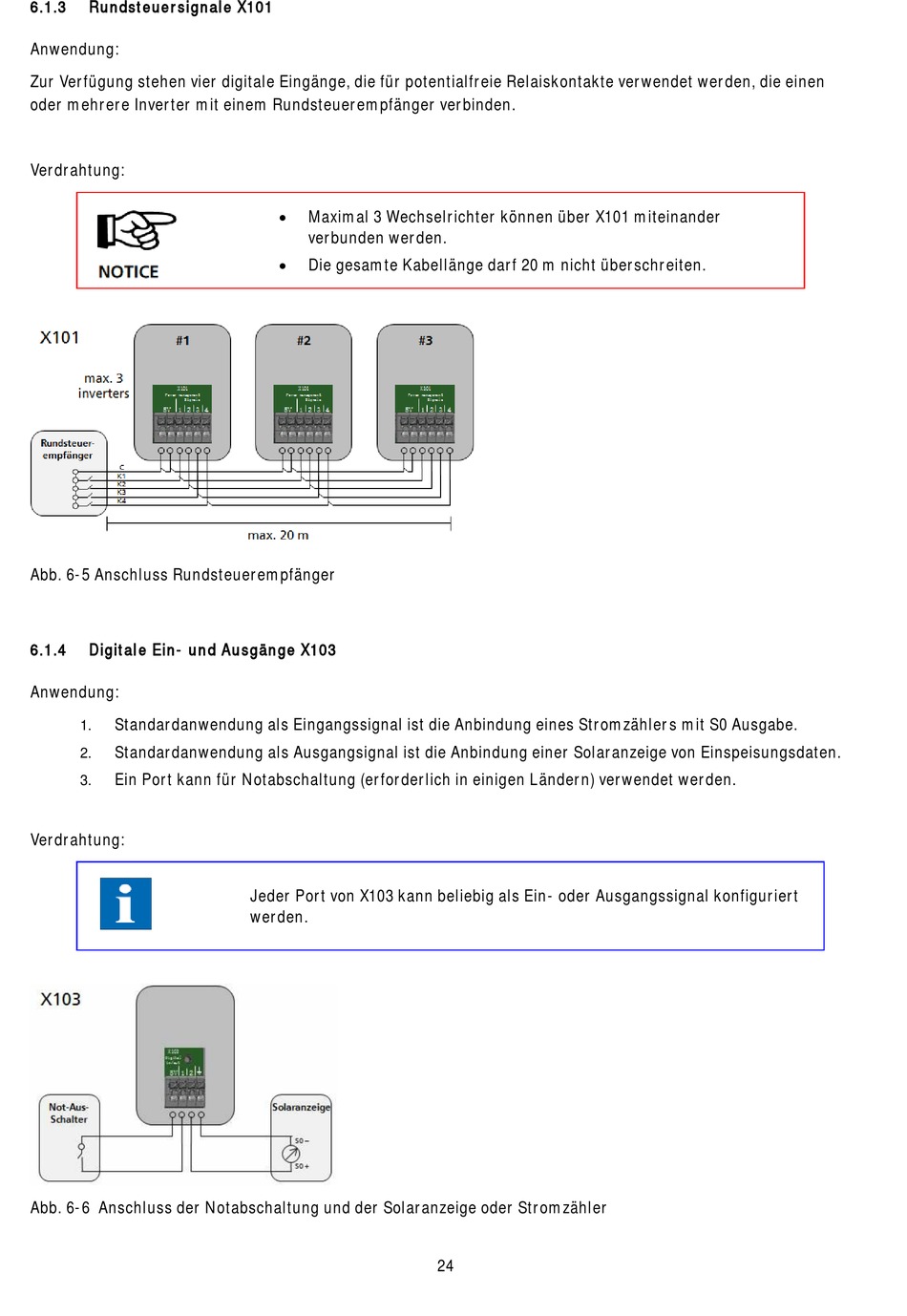

Abb. 6-5 Anschluss Rundsteuerempfänger
6.1.4 Digitale Ein- und Ausgänge X103
Anwendung:
Standardanwendung als Eingangssignal ist die Anbindung eines Stromzählers mit S0 Ausgabe.
1.
Standardanwendung als Ausgangsignal ist die Anbindung einer Solaranzeige von Einspeisungsdaten.
2.
Ein Port kann für Notabschaltung (erforderlich in einigen Ländern) verwendet werden.
3.
Verdrahtung:
Abb. 6-6 Anschluss der Notabschaltung und der Solaranzeige oder Stromzähler
Maximal 3 Wechselrichter können über X101 miteinander

verbunden werden.
Die gesamte Kabellänge darf 20 m nicht überschreiten.

Jeder Port von X103 kann beliebig als Ein- oder Ausgangssignal konfiguriert
werden.
