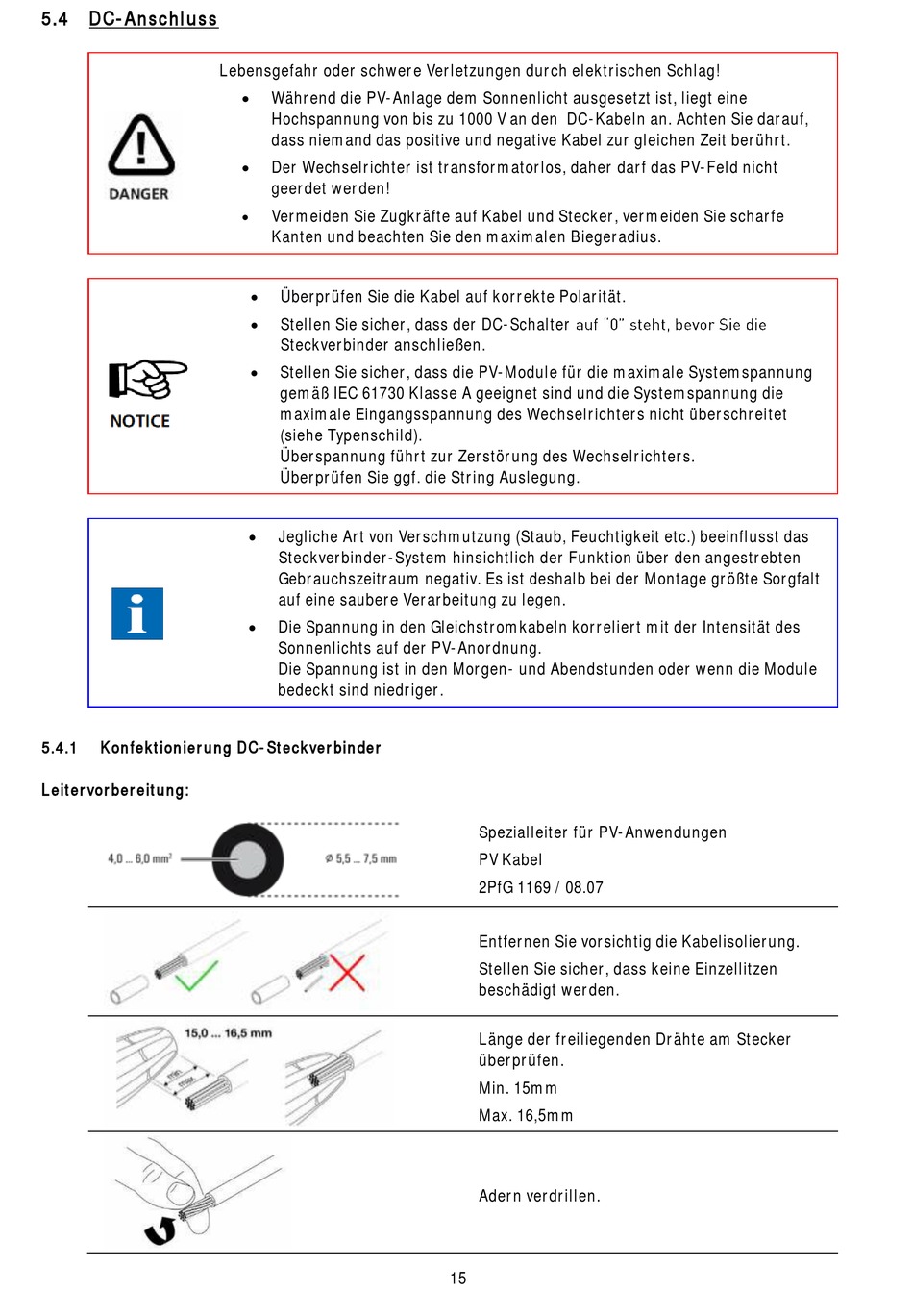

5.4
DC-Anschluss
5.4.1
Konfektionierung DC-Steckverbinder
Leitervorbereitung:
Lebensgefahr oder schwere Verletzungen durch elektrischen Schlag!
Während die PV-Anlage dem Sonnenlicht ausgesetzt ist, liegt eine
Hochspannung von bis zu 1000 V an den DC-Kabeln an. Achten Sie darauf,
dass niemand das positive und negative Kabel zur gleichen Zeit berührt.
Der Wechselrichter ist transformatorlos, daher darf das PV-Feld nicht
geerdet werden!
Vermeiden Sie Zugkräfte auf Kabel und Stecker, vermeiden Sie scharfe
Kanten und beachten Sie den maximalen Biegeradius.
Überprüfen Sie die Kabel auf korrekte Polarität.
Stellen Sie sicher, dass der DC-Schalter
Steckverbinder anschließen.
Stellen Sie sicher, dass die PV-Module für die maximale Systemspannung
gemäß IEC 61730 Klasse A geeignet sind und die Systemspannung die
maximale Eingangsspannung des Wechselrichters nicht überschreitet
(siehe Typenschild).
Überspannung führt zur Zerstörung des Wechselrichters.
Überprüfen Sie ggf. die String Auslegung.
Jegliche Art von Verschmutzung (Staub, Feuchtigkeit etc.) beeinflusst das
Steckverbinder-System hinsichtlich der Funktion über den angestrebten
Gebrauchszeitraum negativ. Es ist deshalb bei der Montage größte Sorgfalt
auf eine saubere Verarbeitung zu legen.
Die Spannung in den Gleichstromkabeln korreliert mit der Intensität des
Sonnenlichts auf der PV-Anordnung.
Die Spannung ist in den Morgen- und Abendstunden oder wenn die Module
bedeckt sind niedriger.
Spezialleiter für PV-Anwendungen
PV Kabel
2PfG 1169 / 08.07
Entfernen Sie vorsichtig die Kabelisolierung.
Stellen Sie sicher, dass keine Einzellitzen
beschädigt werden.
Länge der freiliegenden Drähte am Stecker
überprüfen.
Min. 15mm
Max. 16,5mm
Adern verdrillen.
15
