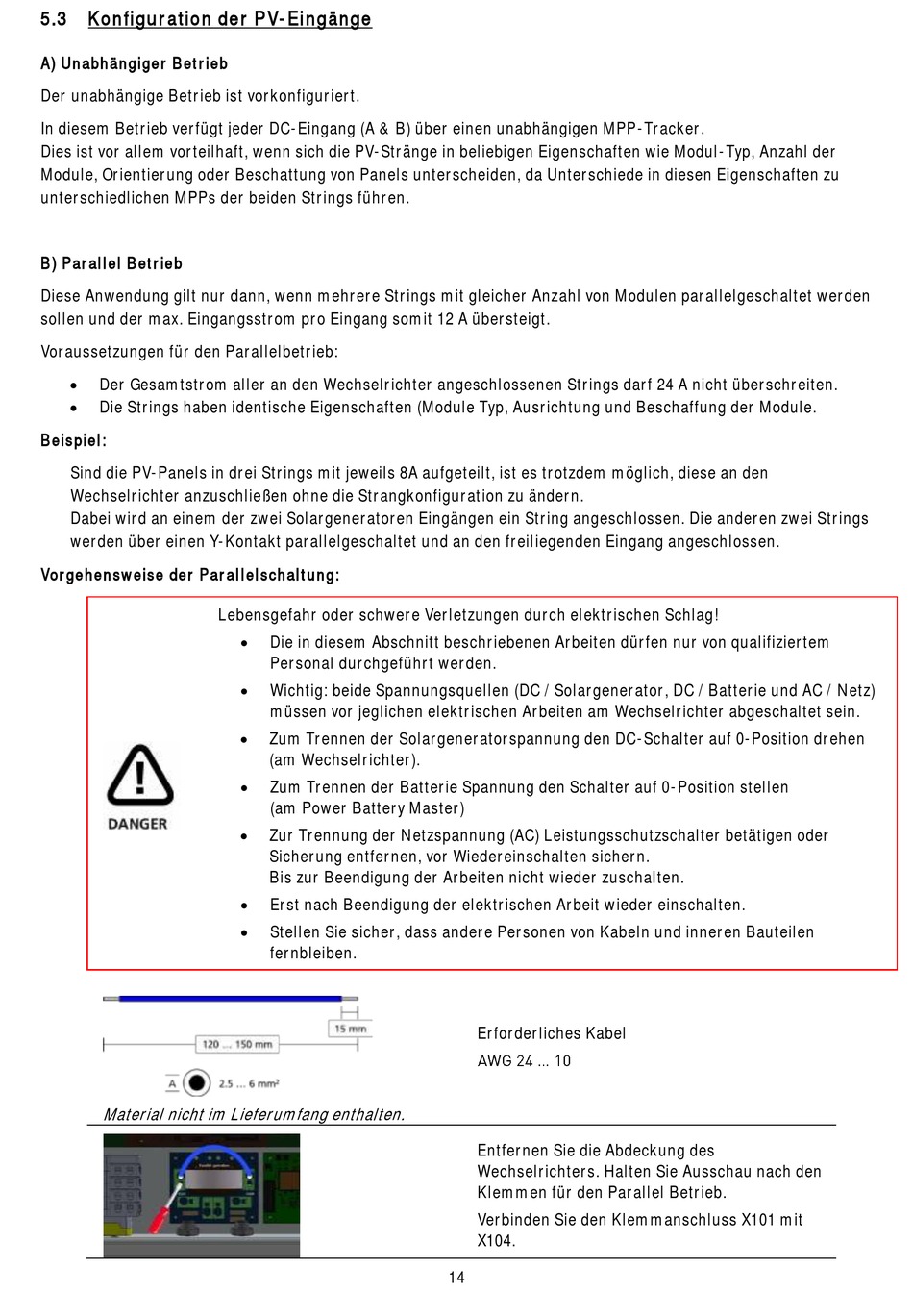

5.3
Konfiguration der PV-Eingänge
A) Unabhängiger Betrieb
Der unabhängige Betrieb ist vorkonfiguriert.
In diesem Betrieb verfügt jeder DC-Eingang (A & B) über einen unabhängigen MPP-Tracker.
Dies ist vor allem vorteilhaft, wenn sich die PV-Stränge in beliebigen Eigenschaften wie Modul-Typ, Anzahl der
Module, Orientierung oder Beschattung von Panels unterscheiden, da Unterschiede in diesen Eigenschaften zu
unterschiedlichen MPPs der beiden Strings führen.
B) Parallel Betrieb
Diese Anwendung gilt nur dann, wenn mehrere Strings mit gleicher Anzahl von Modulen parallelgeschaltet werden
sollen und der max. Eingangsstrom pro Eingang somit 12 A übersteigt.
Voraussetzungen für den Parallelbetrieb:
Der Gesamtstrom aller an den Wechselrichter angeschlossenen Strings darf 24 A nicht überschreiten.
Die Strings haben identische Eigenschaften (Module Typ, Ausrichtung und Beschaffung der Module.
Beispiel:
Sind die PV-Panels in drei Strings mit jeweils 8A aufgeteilt, ist es trotzdem möglich, diese an den
Wechselrichter anzuschließen ohne die Strangkonfiguration zu ändern.
Dabei wird an einem der zwei Solargeneratoren Eingängen ein String angeschlossen. Die anderen zwei Strings
werden über einen Y-Kontakt parallelgeschaltet und an den freiliegenden Eingang angeschlossen.
Vorgehensweise der Parallelschaltung:
Material nicht im Lieferumfang enthalten.
Lebensgefahr oder schwere Verletzungen durch elektrischen Schlag!
Die in diesem Abschnitt beschriebenen Arbeiten dürfen nur von qualifiziertem
Personal durchgeführt werden.
Wichtig: beide Spannungsquellen (DC / Solargenerator, DC / Batterie und AC / Netz)
müssen vor jeglichen elektrischen Arbeiten am Wechselrichter abgeschaltet sein.
Zum Trennen der Solargeneratorspannung den DC-Schalter auf 0-Position drehen
(am Wechselrichter).
Zum Trennen der Batterie Spannung den Schalter auf 0-Position stellen
(am Power Battery Master)
Zur Trennung der Netzspannung (AC) Leistungsschutzschalter betätigen oder
Sicherung entfernen, vor Wiedereinschalten sichern.
Bis zur Beendigung der Arbeiten nicht wieder zuschalten.
Erst nach Beendigung der elektrischen Arbeit wieder einschalten.
Stellen Sie sicher, dass andere Personen von Kabeln und inneren Bauteilen
fernbleiben.
Erforderliches Kabel
Entfernen Sie die Abdeckung des
Wechselrichters. Halten Sie Ausschau nach den
Klemmen für den Parallel Betrieb.
Verbinden Sie den Klemmanschluss X101 mit
X104.
14
