4a) Wahl des
Montageortes
4b) Öffnen des Gehäuses
© DICTATOR Technik GmbH • Gutenbergstr. 9 • 86356 Neusäß • Deutschland
Tel. +49(0)821-24673-0 • Fax +49(0)821-24673-90 • E-Mail info@dictator.de • 20200211

4. Montage der Zentrale RZ-24

Die Zentrale RZ-24 ist die Energieversorgung mit integrierter Auslösevor-
richtung der DICTATOR Feststellanlage an Feuerschutztüren, Rauchklappen
usw. auch für Bereiche.
Bei Einsatz der RZ-24 sind zusätzlich zu den Vorschriften für explosionsge-
fährdete Bereiche die Vorschriften aus der allgemeinen Bauartgenehmigung
Z-6.500-2443 zwingend zu beachten.
Die Zentrale RZ-24 selbst ist nicht ex-geschützt und muß daher außer-
halb des explosionsgefährdeten Bereiches montiert werden.
Bitte achten Sie bei der Wahl des Montageortes darauf, daß
- Anzeigen auf dem Gehäusedeckel gut sichtbar sind,
- die Taster gut zugänglich sind,
- die Hupe als Warnhinweis gut hörbar ist.
Weiterhin ist zu beachten, welche Schutzart des Gehäuses am gewählten
Montageort erforderlich ist.
Das Gehäuse der Zentrale RZ-24 hat werkseitig 4 Bohrungen mit Gewinde
M16 für die mitgelieferten Kabelverschraubungen IP 64. Werden diese
verwendet, so hat das gesamte Gehäuse die Schutzart IP 64 (bei Montage
mit Kabelverschraubungen nach unten!).
WICHTIG: nicht genutzte Kabeleinführungen sind nach der Montage
entsprechend der erforderlichen Schutzart fachgerecht zu verschließen
(Blindverschraubung)!
Zum Öffnen des Gehäuses werden
die 4 federbelasteten Schrauben
(1) jeweils um ca. 90° gegen den
Uhrzeigersinn gedreht.
Der Deckel kann jetzt nach rechts
geöffnet werden (er ist auf der
rechten Seite (2) mit dem Gehäuse
verbunden).
ACHTUNG: Beim Öffnen darauf
achten, daß die Verbindungsfolie
(3) zwischen Gehäuse und Deckel
sowie das Flachbandkabel (4) zur
Folientastatur nicht beschädigt wird
(siehe Abbildung 5 auf der folgenden Seite).
Technisches Handbuch
Zentrale RZ-24
(1)
(1)

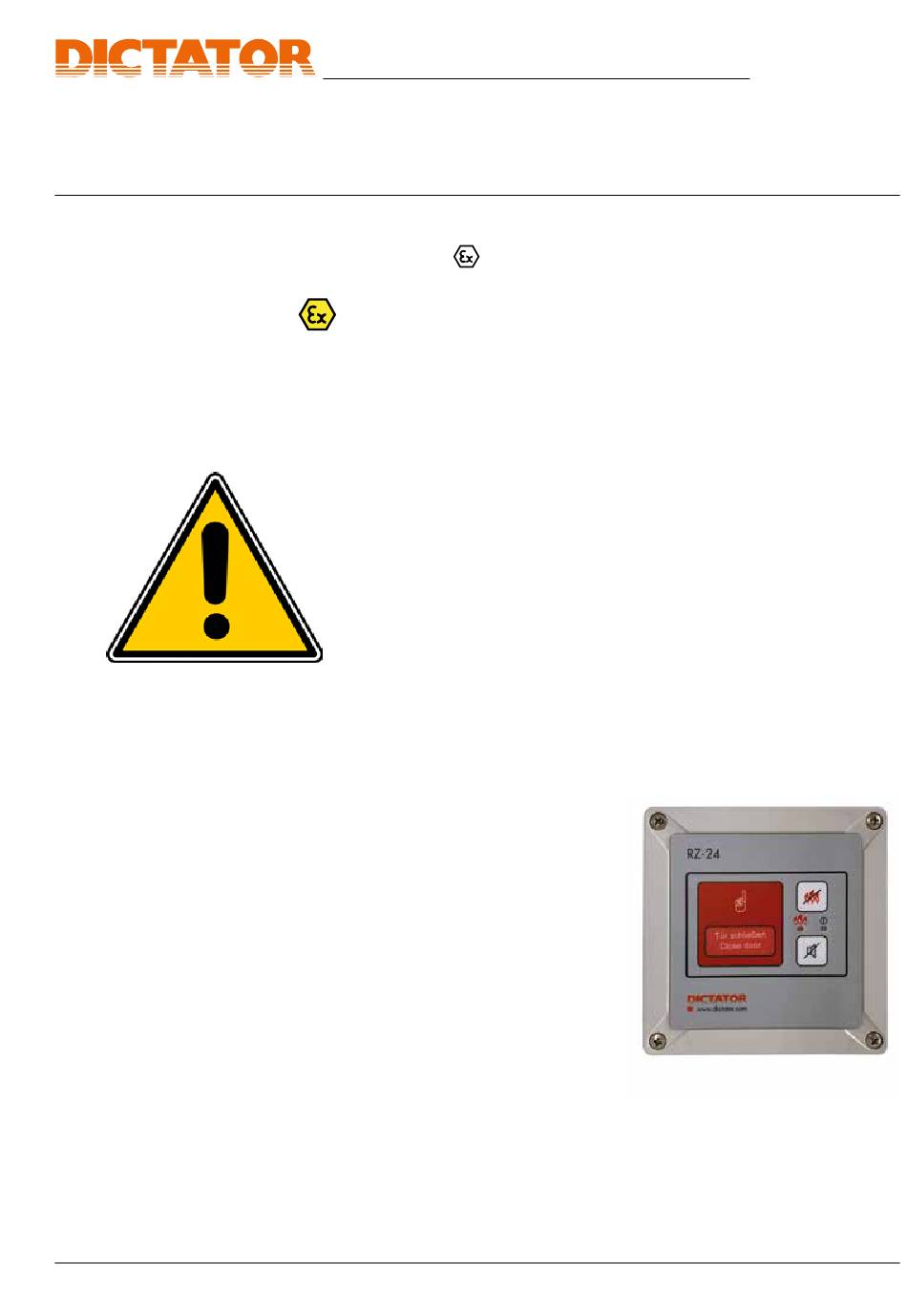

Abb. 4: Gehäuse Zentrale RZ-24
Seite 07.021.11
(1)
(2)
(1)
