Dictator RZ-24 Technisches Handbuch Seite 14

Technisches Handbuch
Zentrale RZ-24
5b) Blockschaltbild

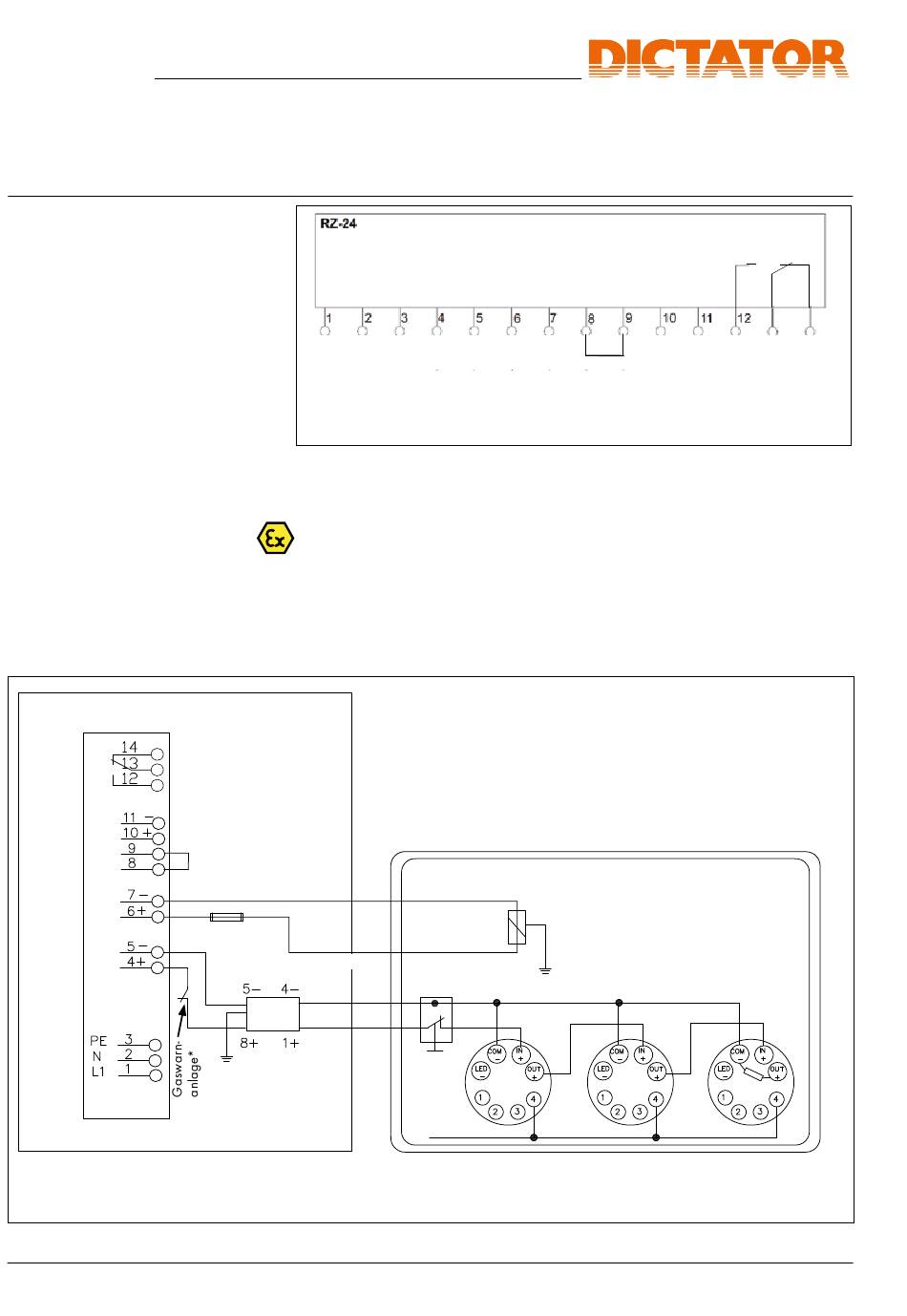

5c) Anschlußplan RZ-24
bei einer EX-Fest-
stellanlage ohne An-
trieb
Sicherer Bereich
Zentrale
RZ-24
* Jedem Ex-Magnet muß eine eigene Sicherung vorgeschaltet werden.
Weitere Informationen dazu entnehmen Sie bitte der Betriebsanleitung der Magnete.
Bauseits ist die Einbindung einer Gaswarnanlage durch den Ex-Beauftragten anhand des Explosionsschutz-
dokumentes zu prüfen.
Seite 07.021.14
Elektrischer Anschluss und Montage der EX-
Feststellanlage mit RZ-24 - Forts.
L1 N
Netzspannung
85 V AC....
265 V AC
(230 V AC)
ACHTUNG: die werkseitige Brücke an den Klemmen 8 und
9 darf nicht entfernt werden!
Die nachfolgenden Anschlußbeispiele gelten bei Verwendung der Kom-
ponenten unter Punkt 3a. Werden beispielsweise andere Brandmelder
(z.B. für Montage außerhalb des ex-gefährdeten Bereiches) eingesetzt,
so fragen Sie bitte an.
Ein Handauslösetaster, der außerhalb des ex-gefährdeten Bereiches
montiert wird, wird vor der Zenerbarriere angeschlossen.
Sicherung*
Zenerbarriere
Z779
© DICTATOR Technik GmbH • Gutenbergstr. 9 • 86356 Neusäß • Deutschland
Tel. +49(0)821-24673-0 • Fax +49(0)821-24673-90 • E-Mail info@dictator.de • 20200211
P + - +24 -
Brand- Feststell-
melde- einrichtung seitige
schleife
Ex-gefährdeter Bereich
Zone 1 - 2
Bis zu 12 Haftmagnete
EM GD 50 EX oder
EM GD 70 EX
Max. 20 eigensichere
Rauchmelder RM 3000IS EX oder
Wärmemelder WM 3000IS EX
EX-Handaus-
lösetaster
700232
Abschirmung
optional
(Betriebserde)
Brandalarm
potentialfrei
+24 - 8A/250V~/AC1
Werk- Versorgung
für weitere
Brücke Verbraucher
Widerstand
13 14
Abb. 7
3,9 kΩ im
letzten
Melder
Abb. 8a
