Dictator RZ-24 Technisches Handbuch Seite 16

Technisches Handbuch
Zentrale RZ-24

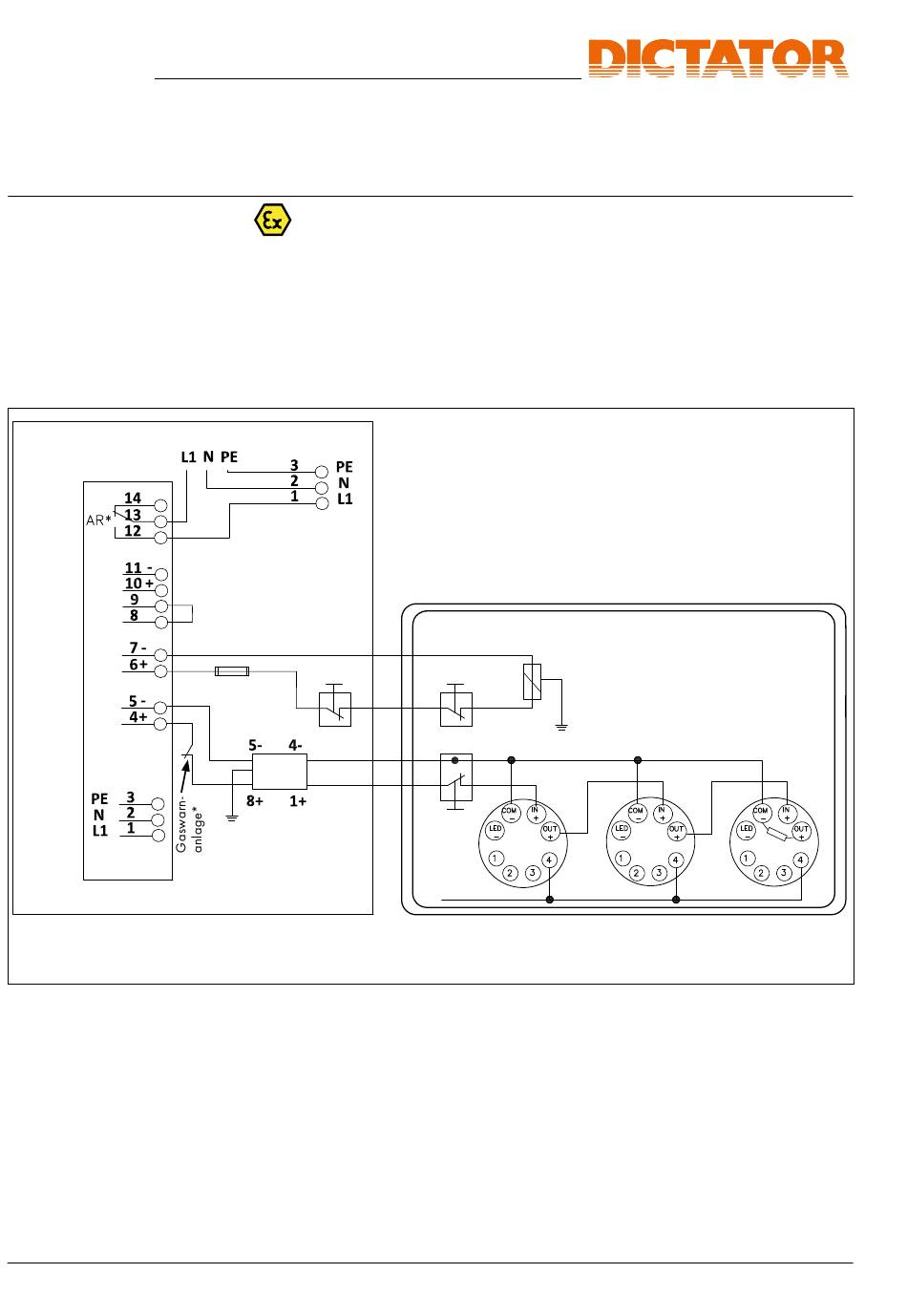

5d) Anschlußplan RZ-24
bei einer Ex-Fest-
stellanlage mit An-
trieb als Öffnungs-
hilfe
Sicherer Bereich
Zentrale
RZ-24
* Jedem Ex-Magnet muß eine eigene Sicherung vorgeschaltet werden.
Weitere Informationen dazu entnehmen Sie bitte der Betriebsanleitung der Magnete.
Bauseits ist die Einbindung einer Gaswarnanlage durch den Ex-Beauftragten anhand des Explosionsschutz-
dokumentes zu prüfen.
Seite 07.021.16
Elektrischer Anschluss und Montage der EX-
Feststellanlage mit RZ-24 - Forts.
Die nachfolgenden Anschlußbeispiele gelten bei Verwendung der Kom-
ponenten unter Punkt 3b sowie Punkt 6. Werden beispielsweise andere
Brandmelder (z.B. für Montage außerhalb des ex-gefährdeten Bereiches)
eingesetzt, so fragen Sie bitte an.
Ein Handauslösetaster, der außerhalb des ex-gefährdeten Bereiches
montiert wird, wird vor der Zenerbarriere angeschlossen.
WICHTIG: Die Steuerung des Antriebes wird im Alarmfall von der RZ-
24 komplett stromlos geschaltet!
230 VAC-Versorgung
der Antriebssteuerung
AR* = Abschaltrelais
Antrieb
Sicherung*
Zenerbarriere
Z779
© DICTATOR Technik GmbH • Gutenbergstr. 9 • 86356 Neusäß • Deutschland
Tel. +49(0)821-24673-0 • Fax +49(0)821-24673-90 • E-Mail info@dictator.de • 20200211
Ex-gefährdeter Bereich
Zone 1 - 2
Bis zu 12 Haftmagnete
EM GD 50 EX oder
EM GD 70 EX
Bei Bedarf 2 ex-ge-
schützte ZU-Taster
Max. 20 eigensichere
Rauchmelder RM 3000IS EX oder
Wärmemelder WM 3000IS EX
EX-Handaus-
lösetaster
700232
Abschirmung
optional
(Betriebserde)
Widerstand
3,9 kΩ im
letzten
Melder
Abb. 9a
