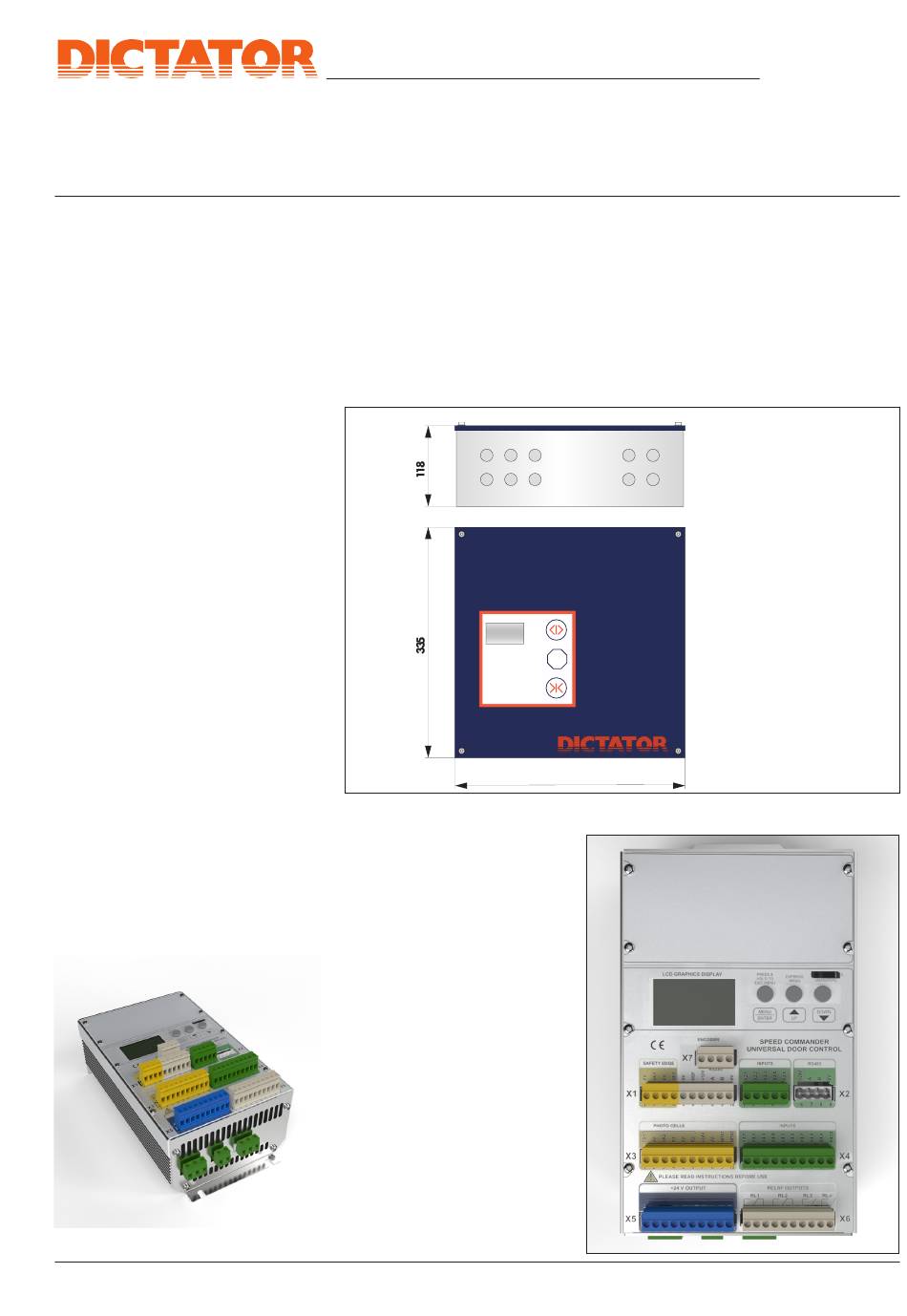

Maße / Montagehinweise
Das Gehäuse für die SQUARE-Steuerungen wurde so konstruiert, daß die Außenab-
messungen so gering wie möglich sind. Die Steuerung läßt sich so auch bei beengten
Platzverhältnissen gut montieren. Im Inneren steht aber dennoch ausreichend Platz
zur Verfügung, um bei Bedarf auch noch zusätzliche Geräte oder Batterien unterzu-
bringen. Hierfür sind im Trägerblech werkseitig bereits Bohrungen für Norm-Hutschienen
angebracht. Damit entfallen Kauf und Montage weiterer Gehäuse zusätzlich zur SQUARE
und externe Verdrahtungsarbeiten. Die SQUARE 940-2 spart dadurch sowohl Material
als auch Montage-Zeitaufwand.
SQUARE
Die Montage der Steuerung ist
sehr einfach, da sich das gesamte
Elektronikmodul auf einem
Trägerblech herausnehmen
läßt. Auch der Deckel kann komplett
abgenommen werden, da das Flach-
kabel zum Programmierdisplay nur
abgesteckt werden muß. Dadurch
kann das leere und damit leichte
Gehäuse problemlos an der Wand
befestigt werden. Die Elektronik
kann nicht durch abrutschende
Schraubenzieher oder ähnliches
beschädigt werden.
Bei der Auswahl des Anbringungs-
ortes ist darauf zu achten, daß der
Abstand zum Motor nicht mehr als
30 m betragen darf.
Der Anschluß von Torantrieb,
Bedienelementen und Sicherheits-
einrichtungen erfolgt bequem an
herausnehmbaren, kodierten
Klemmenblöcken.
Technisches Handbuch
Vorprägungen für
10 Verschraubungen M20
STOP
335
SQUARE 940-2
Maße in mm
Seite 04.046.5
