6

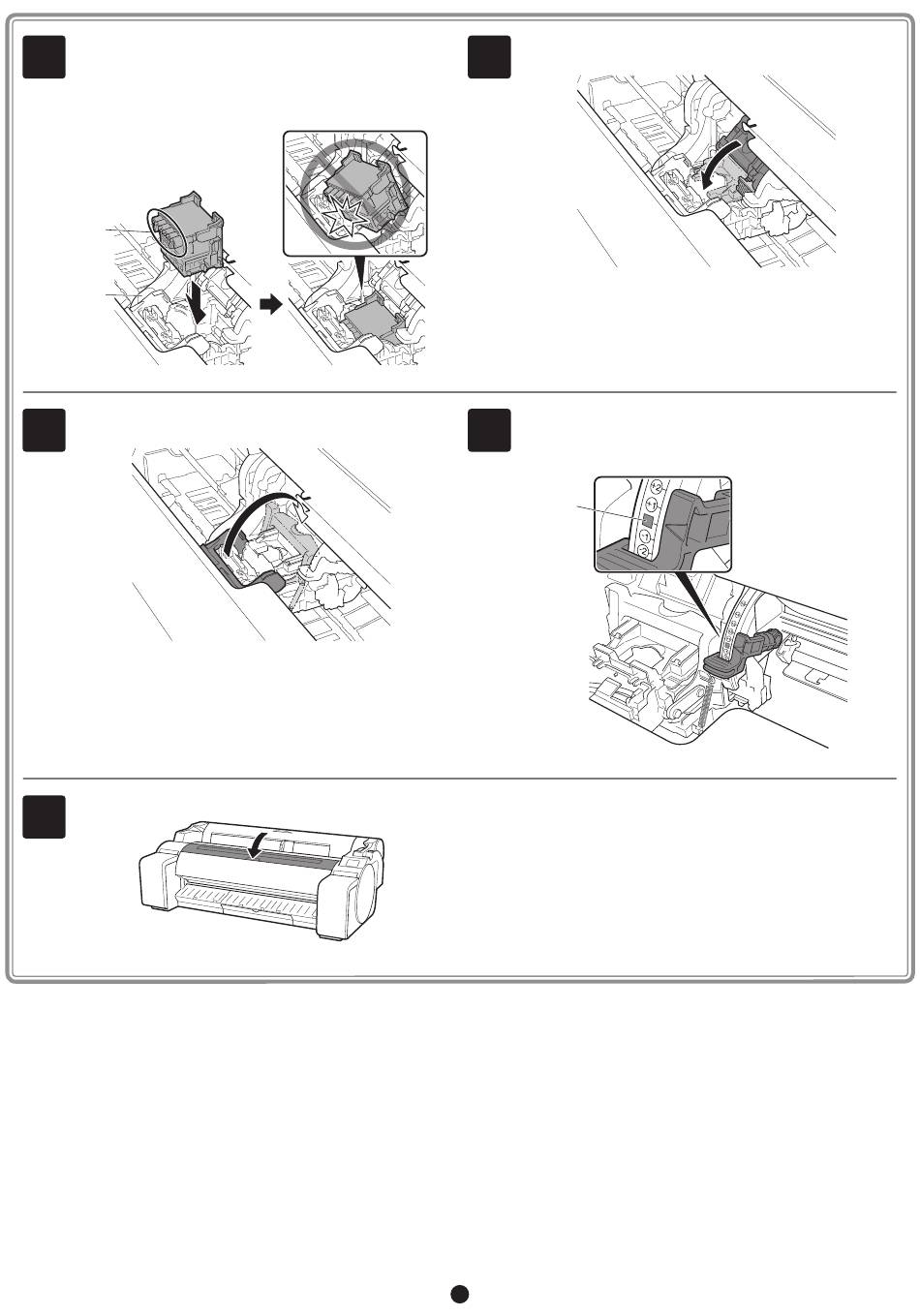

Setzen Sie den Druckkopf in den Schlitten (B), wobei sich die
Tintenlöcher (A) auf der oberen Seite befinden und zu Ihnen weisen,
wie in der Abbildung dargestellt. Schieben Sie den Druckkopf
vorsichtig fest in den Schlitten (B) hinein, und achten Sie darauf,
dass der von den Schutzkappen abgedeckte Teil den Schlitten nicht
berührt.
A
B
8 Drücken Sie den Sperrhebel für den Druckkopf ganz bis zum Ende.
10 Schließen Sie die obere Abdeckung.
7
Ziehen Sie die Verriegelung für den Druckkopf nach vorne herunter,
um den Druckkopf an der Position zu verriegeln.
9 Vergewissern Sie sich, dass der Winkeleinstellhebel an der
Position der roten Markierung ■ (A) ausgerichtet ist. Wenn der
Winkeleinstellhebel nicht ausgerichtet ist, richten Sie ihn an der
roten Markierung ■ (A) aus.
A
8
