Unidad interior

50mm o más desde lasparedes
(en ambos lados)
Filtro purificador de aire fotocatalítico
de apatito de titanio (2)
Filtro purificador de aire fotocatalítico
de apatito de titanio
Bastidor de filtro
Pestaña
• Cuando haya una pared u otro obstáculo que obstruya la circulación del aire de entrada o salida de la unidad exterior, siga
las instrucciones de instalación de abajo.
• Para cualquiera de los modelo de instalación, la altura de la pared del lado de salida ha de ser de 1200mm o inferior.
Pared a un lado
Más de 50
Vista lateral

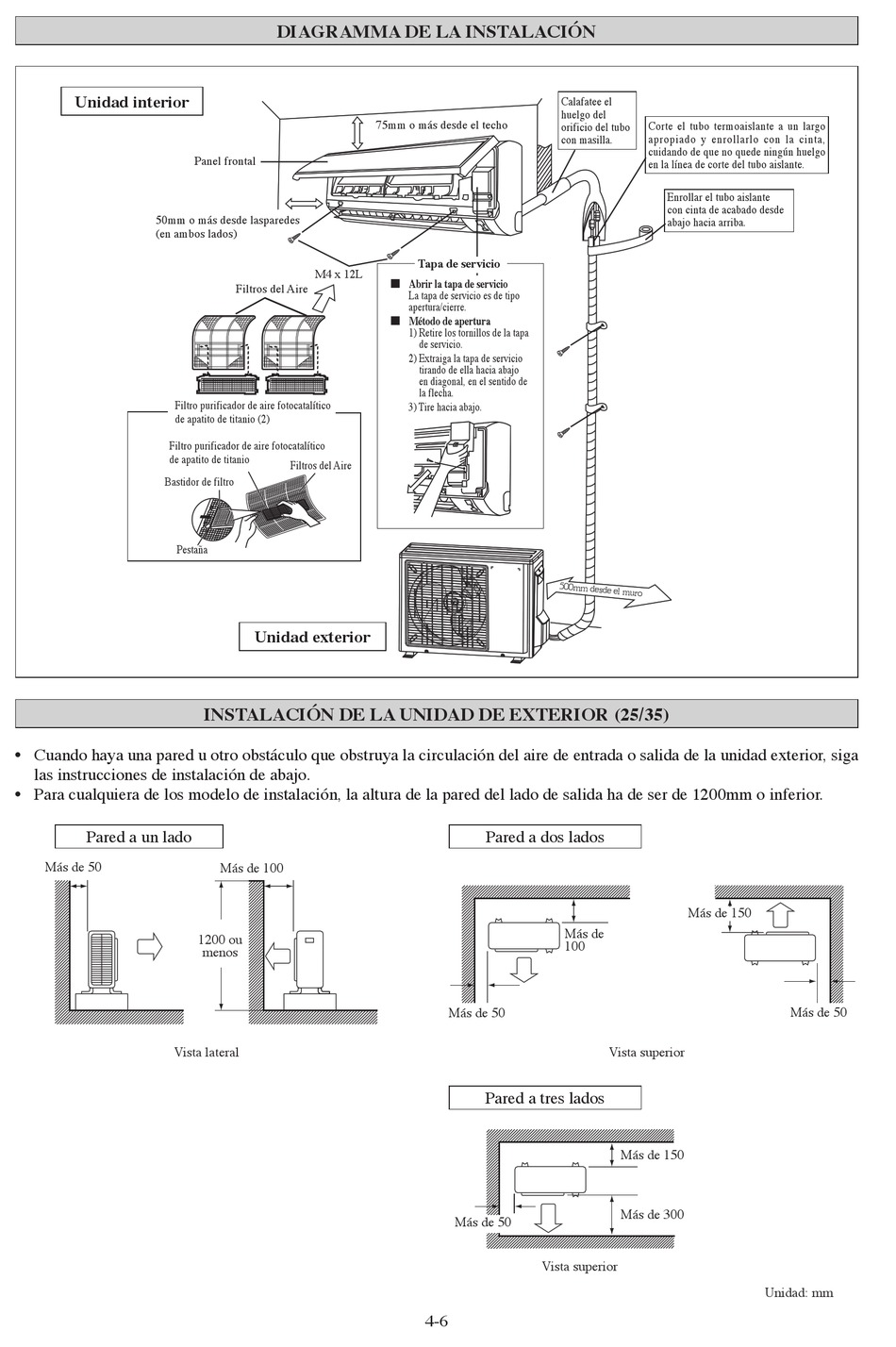

DIAGRAMMA DE LA INSTALACIÓN
Panel frontal
M4 x 12L
Filtros del Aire
Filtros del Aire

Unidad exterior

INSTALACIÓN DE LA UNIDAD DE EXTERIOR (25/35)
Más de 100
1200 ou
menos
75mm o más desde el techo
Tapa de servicio
¢
Abrir la tapa de servicio
La tapa de servicio es de tipo
apertura/cierre.
¢
Método de apertura
1) Retire los tornillos de la tapa
de servicio.
2) Extraiga la tapa de servicio
tirando de ella hacia abajo
en diagonal, en el sentido de
la flecha.
3) Tire hacia abajo.
Pared a dos lados
Más de 50
Pared a tres lados
Más de 50
Vista superior
4-6
Calafatee el
huelgo del
Corte el tubo termoaislante a un largo
orificio del tubo
apropiado y enrollarlo con la cinta,
con masilla.
cuidando de que no quede ningún huelgo
en la línea de corte del tubo aislante.
Enrollar el tubo aislante
con cinta de acabado desde
abajo hacia arriba.
Más de 150
Más de
100
Vista superior
Más de 150
Más de 300
Más de 50
Unidad: mm
