Наружный Блок; Установка Наружного Блока - Daikin R32 SPLIT SERIE Installationsanleitung

Kомнатного блок
Лицeвая панель
не менее 50мм от стен
(с обеих сторон)
Воздушный Фильтр
Титано-апатитовый фотокаталитический
фильтр очистки воздуха (2)
Титано-апатитовый фотокаталитический
фильтр очистки воздуха
Kаркас Фильтрa
Bысутп
• В месте, где стена или другое препятствие блокируют входящий или выходящий поток воздуха, необходимо соблюдать
инструкции по установке, представленные ниже.
• Для любого примера установки, представленного ниже, высота стены на стороне нагнетания должна быть не более
1200мм.
Одна сторона обращена к стене
Более 50
Вид сбоку

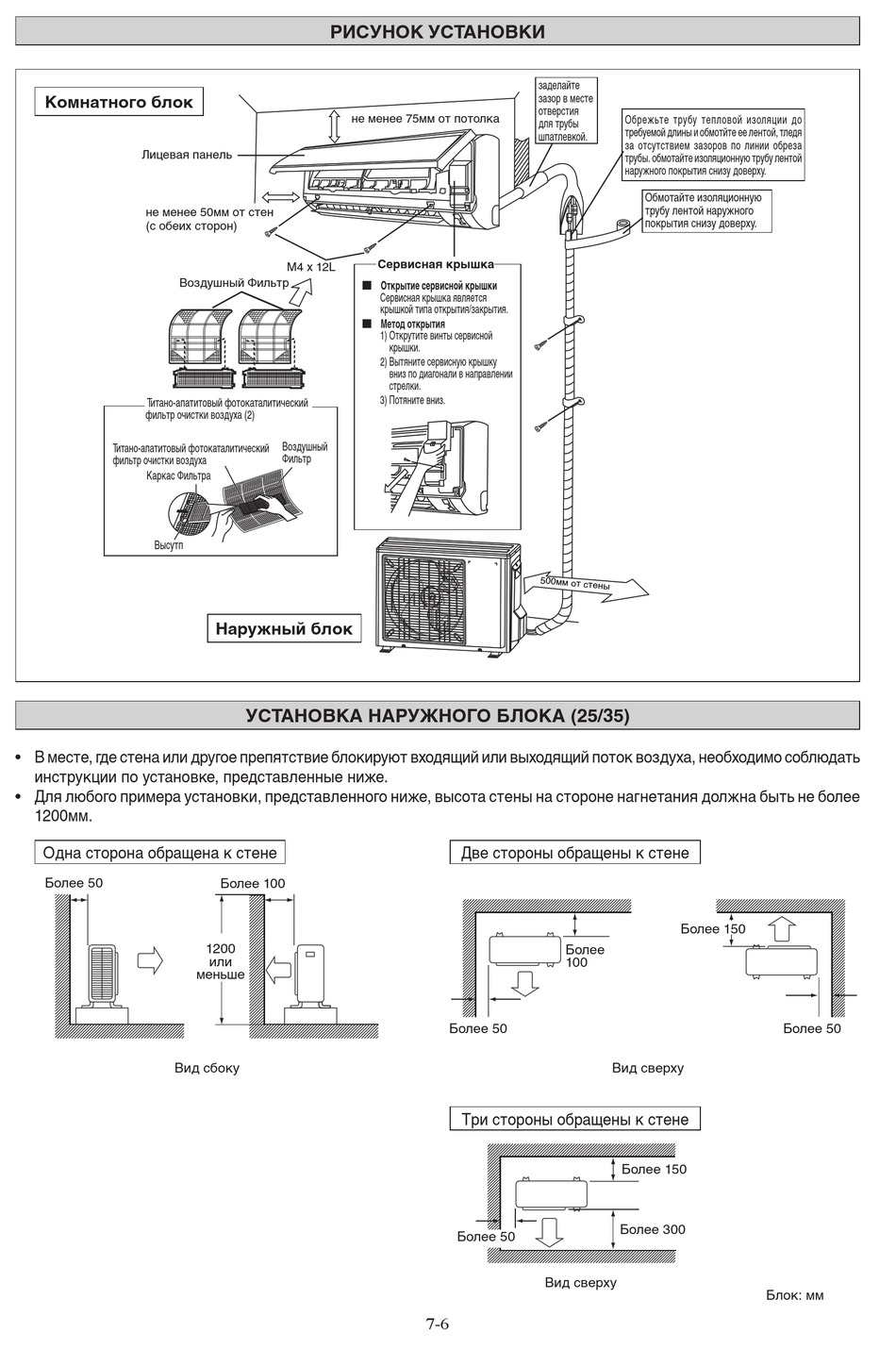

РИСУНОК УСТАНОВКИ
не менее 75мм от потолка
M4 x 12L
¢
¢
Воздушный
Фильтр
Наружный блок
УСТАНОВКА НАРУЖНОГО БЛОКА (25/35)
Более 100
1200
или
меньше
заделайте
зазор в месте
отверстия
для трубы
шпатлевкой.
Сервисная крышка
Открытие сервисной крышки
Сервисная крышка является
крышкой типа открытия/закрытия.
Метод открытия
1) Открутите винты сервисной
крышки.
2) Вытяните сервисную крышку
вниз по диагонали в направлении
стрелки.
3) Потяните вниз.
Две стороны обращены к стене
Более 50
Три стороны обращены к стене
Более 50
Вид сверху
7-6
Обрежьте трубу тепловой изоляции до
требуемой длины и обмотйте ее лентой, тледя
за отсутствием зазоров по линии обреза
трубы. обмотайте изоляционную трубу лентой
наружного покрытия снизу доверху.
Обмотайте изоляционную
трубу лентой наружного
покрытия снизу доверху.
Более 150
Более
100
Вид сверху
Более 150
Более 300
Более 50
Блок: мм
