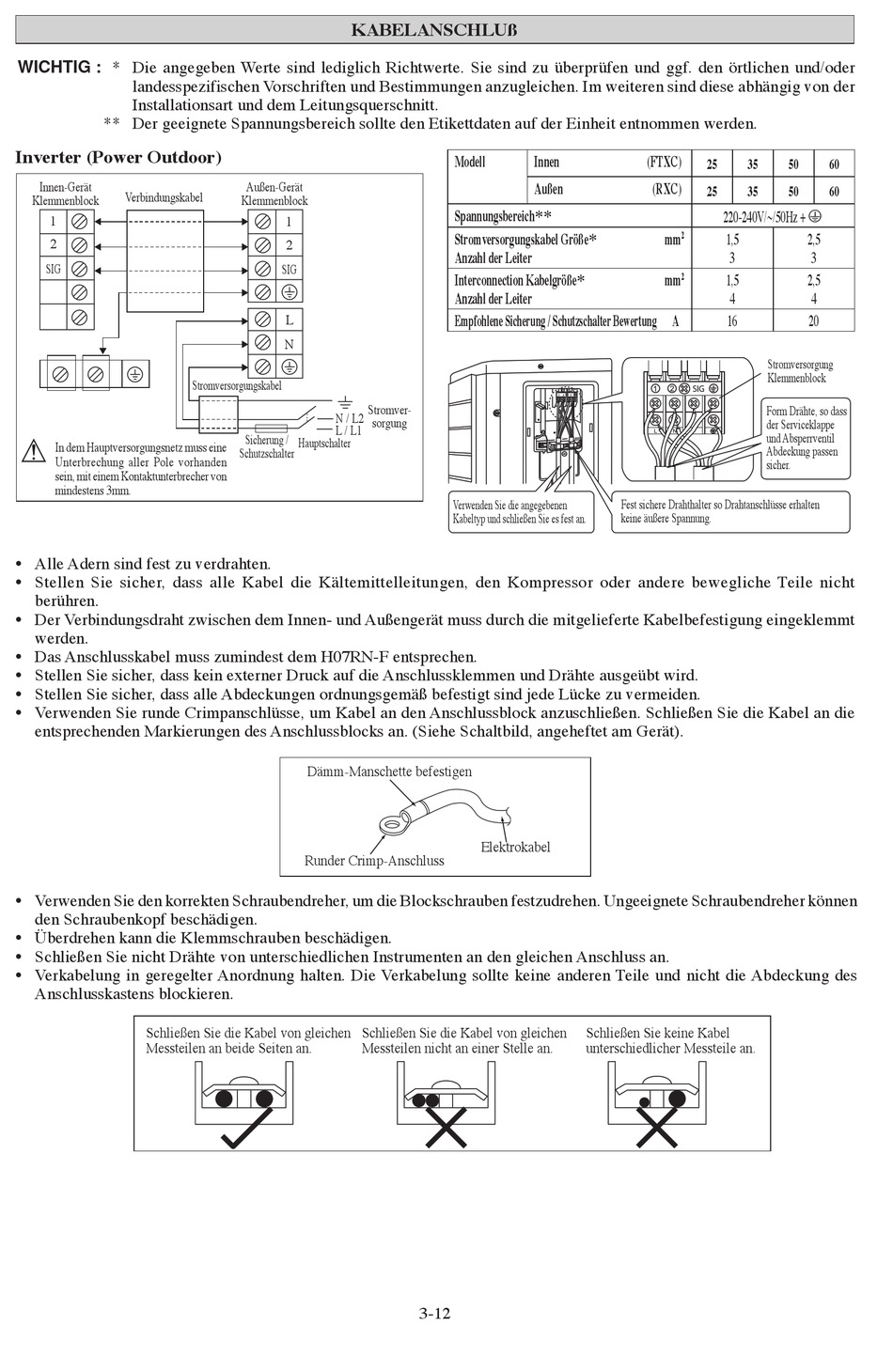

Kabelanschluß - Daikin R32 SPLIT SERIE Installationsanleitung

WICHTIG : * Die angegeben Werte sind lediglich Richtwerte. Sie sind zu überprüfen und ggf. den örtlichen und/oder
landesspezifischen Vorschriften und Bestimmungen anzugleichen. Im weiteren sind diese abhängig von der
Installationsart und dem Leitungsquerschnitt.
** Der geeignete Spannungsbereich sollte den Etikettdaten auf der Einheit entnommen werden.
Inverter (Power Outdoor)
Innen-Gerät
Verbindungskabel
Klemmenblock
1
2
SIG
!
In dem Hauptversorgungsnetz muss eine
Unterbrechung aller Pole vorhanden
sein, mit einem Kontaktunterbrecher von
mindestens 3mm.
• Alle Adern sind fest zu verdrahten.
• Stellen Sie sicher, dass alle Kabel die Kältemittelleitungen, den Kompressor oder andere bewegliche Teile nicht
berühren.
• Der Verbindungsdraht zwischen dem Innen- und Außengerät muss durch die mitgelieferte Kabelbefestigung eingeklemmt
werden.
• Das Anschlusskabel muss zumindest dem H07RN-F entsprechen.
• Stellen Sie sicher, dass kein externer Druck auf die Anschlussklemmen und Drähte ausgeübt wird.
• Stellen Sie sicher, dass alle Abdeckungen ordnungsgemäß befestigt sind jede Lücke zu vermeiden.
• Verwenden Sie runde Crimpanschlüsse, um Kabel an den Anschlussblock anzuschließen. Schließen Sie die Kabel an die
entsprechenden Markierungen des Anschlussblocks an. (Siehe Schaltbild, angeheftet am Gerät).
• Verwenden Sie den korrekten Schraubendreher, um die Blockschrauben festzudrehen. Ungeeignete Schraubendreher können
den Schraubenkopf beschädigen.
• Überdrehen kann die Klemmschrauben beschädigen.
• Schließen Sie nicht Drähte von unterschiedlichen Instrumenten an den gleichen Anschluss an.
• Verkabelung in geregelter Anordnung halten. Die Verkabelung sollte keine anderen Teile und nicht die Abdeckung des
Anschlusskastens blockieren.
Schließen Sie die Kabel von gleichen
Messteilen an beide Seiten an.
KABELANSCHLUß
Außen-Gerät
Klemmenblock
1
2
SIG
L
N
Stromversorgungskabel
N / L2
L / L1
Sicherung /
Hauptschalter
Schutzschalter
Dämm-Manschette befestigen
Runder Crimp-Anschluss
Modell
Spannungsbereich**
Stromversorgungskabel Größe*
Anzahl der Leiter
Interconnection Kabelgröße*
Anzahl der Leiter
Empfohlene Sicherung / Schutzschalter Bewertung A
Stromver-
sorgung
Verwenden Sie die angegebenen
Kabeltyp und schließen Sie es fest an.
Elektrokabel
Schließen Sie die Kabel von gleichen
Messteilen nicht an einer Stelle an.
3-12
Innen (FTXC)
Außen (RXC)
2
mm
mm 2
SIG
Fest sichere Drahthalter so Drahtanschlüsse erhalten
keine äußere Spannung.
Schließen Sie keine Kabel
unterschiedlicher Messteile an.
25 35 50 60
25 35 50 60
220-240V/~/50Hz + !
1,5 2,5
3 3
1,5 2,5
4 4
16 20
Stromversorgung
Klemmenblock
Form Drähte, so dass
der Serviceklappe
und Absperrventil
Abdeckung passen
sicher.
