Installazione Dell'unità Interna - Daikin R32 SPLIT SERIE Installationsanleitung

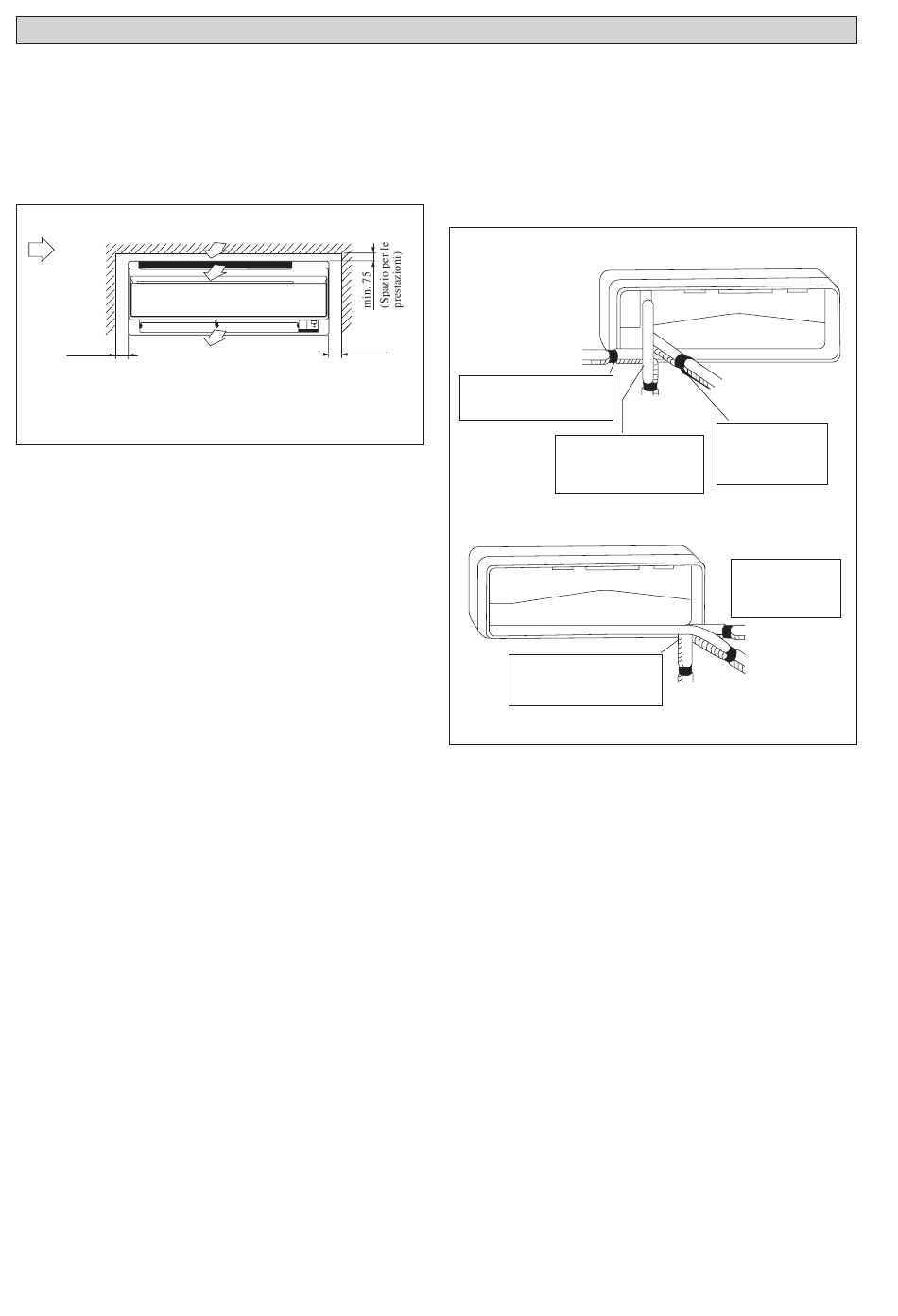

L'unità interna deve essere installata in modo tale da evitare
corto circuito l'aria fredda scaricata con l'aria calda di ritorno.
Si prega di seguire il gioco installazione mostrata in figura.
Installare l'unità interna in modo che non si trovi ad ess ere
direttamente esposta ai raggi del sole o in prossimità di porte
e finestre. Questa disposizione è la migliore anche per le
tubazioni e il sistema di drenaggio.
Flusso d'aria
(All'interno)
min. 50
Spazio necessario
(Spazio per la
manutenzione)
INSTALLAZIONE DELL'UNITÀ INTERNA
min. 50
(Spazio per la
manutenzione)
Tutte le dimensioni sono in mm
Le tubazioni del refrigerante possono essere collegate
in differenti modi (lato posteriore destro o sinistro)
utilizzando i fori predisposti sul rivestimento esterno.
Piegare accuratamente i tubi nel verso richiesto per condurli al
foro appropriato. Per far fuoriuscire il lato e la parte posteriore,
tenere il fondo del tubo e posizionarlo nella direzione richiesta.
Utilizzado del nastro adesivo, fissarve quindi insieme il tubo
di drenaggio.
Tubo laterale destro, posteriore destro o in basso a destra
Tubazione sul lato destro
Rimuovere il coperchio dell'attacco
del tubo in questo punto, in caso di
tubazione sul lato destro
Rimuovere il coperchio
dell'attacco del tubo in questo
punto, in caso di tubazione sul lato
destro inferiore
Tubo laterale sinistro, posteriore sinistro o in basso a
sinistra
Rimuovere il coperchio dell'attacco
del tubo in questo punto, in caso di
tubazione sul lato sinistro inferiore
2-8
Tubazione sul lato destro
posteriore
Tubazione sul
latodestro inferiore
Legare insieme il tubo di
raffreddamento e il tubo
flessibile di scarico con
nastro isolante.
Rimuovere il coperchio
dell'attacco del tubo in
questo punto, in caso di
tubazione sul lato sinistro
Tubazione sul lato
sinistro
Tubazione sul lato
sinistro posteriore
Tubazione sul lato sinistro inferiore
