(3) Para cambiar el ajuste, mantenga pulsada la tecla SET durante un segundo.
(Durante este tiempo, el indicador de ajuste en progreso se enciende.)
(4) Utilice las teclas UP y DOWN para seleccionar el número de unidades conectadas.
Ejemplo: si se visualiza
El margen de ajuste es de 1 a 64 unidades (
* E l margen de ajuste es diferente dependiendo de la combinación de tipos.
Tipo de 45,0 kW + Tipo de 45,0 kW: hasta 52 unidades (
Tipo de 45,0 kW + Tipo de 56,0 kW: hasta 59 unidades (
El margen para todas las demás combinaciones es de hasta 64 unidades (
* Si sólo hay una unidad exterior, el margen de ajuste es de 1 a 50 unidades (
* E l margen de ajuste es diferente dependiendo del tipo.
Tipo de 45,0 kW: hasta 26 unidades (
Tipo de 56,0 kW: hasta 33 unidades (
Tipo de 71,0 kW: hasta 41 unidades (
Tipo de 85,0 kW: hasta 50 unidades (
(5) Mantenga pulsada la tecla SET durante un segundo. (El indicador TEST/WARNING se desactiva.)
(6) Pulse la tecla HOME para finalizar el proceso de ajuste.

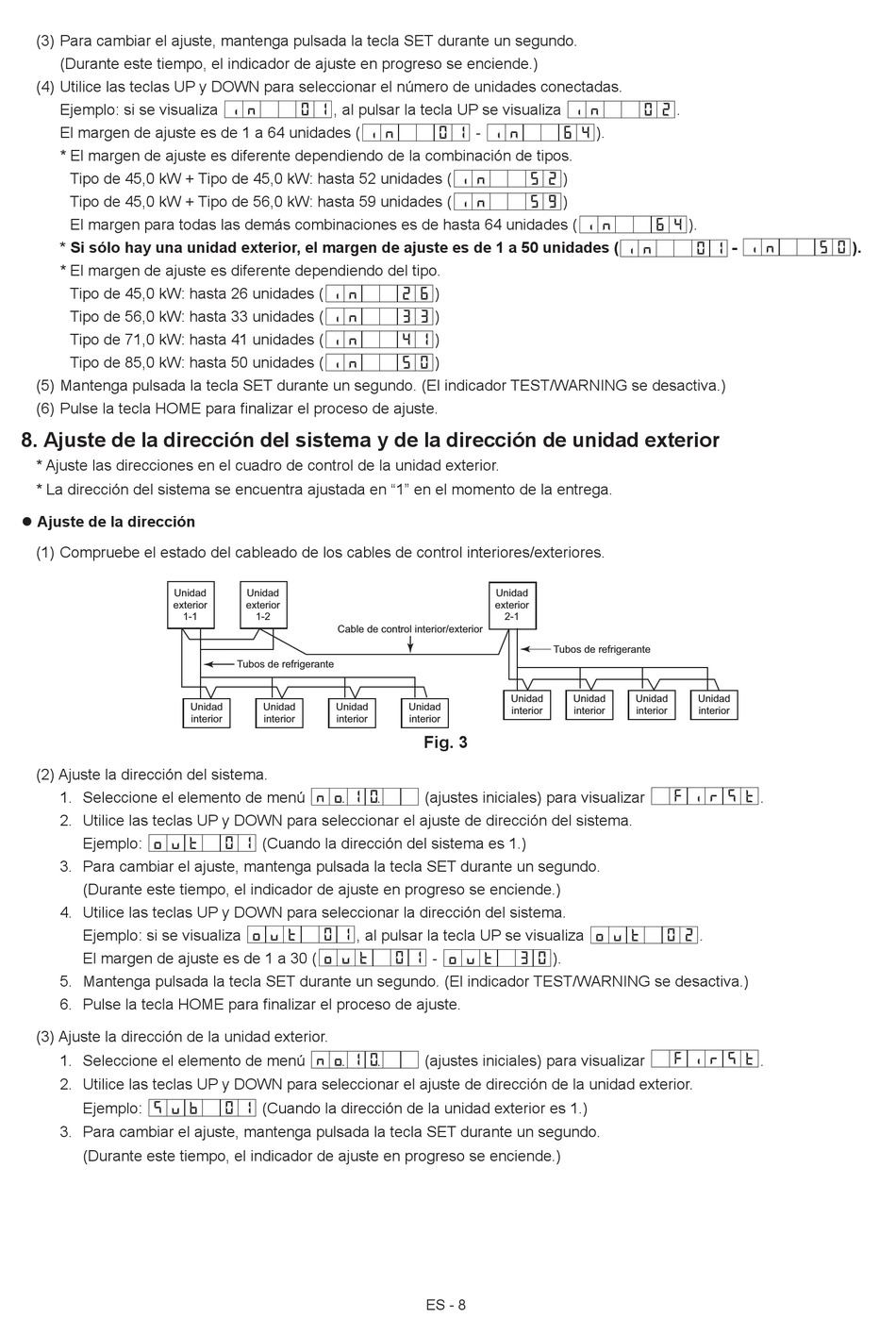

8. Ajuste de la dirección del sistema y de la dirección de unidad exterior
* Ajuste las direcciones en el cuadro de control de la unidad exterior.
* La dirección del sistema se encuentra ajustada en "1" en el momento de la entrega.
 Ajuste de la dirección
(1) Compruebe el estado del cableado de los cables de control interiores/exteriores.
Unidad
exterior
1-1
(2) Ajuste la dirección del sistema.
1. Seleccione el elemento de menú
2. Utilice las teclas UP y DOWN para seleccionar el ajuste de dirección del sistema.
Ejemplo:
3. Para cambiar el ajuste, mantenga pulsada la tecla SET durante un segundo.
(Durante este tiempo, el indicador de ajuste en progreso se enciende.)
4. Utilice las teclas UP y DOWN para seleccionar la dirección del sistema.
Ejemplo: si se visualiza
El margen de ajuste es de 1 a 30 (
5. Mantenga pulsada la tecla SET durante un segundo. (El indicador TEST/WARNING se desactiva.)
6. Pulse la tecla HOME para finalizar el proceso de ajuste.
(3) Ajuste la dirección de la unidad exterior.
1. Seleccione el elemento de menú
2. Utilice las teclas UP y DOWN para seleccionar el ajuste de dirección de la unidad exterior.
Ejemplo:
3. Para cambiar el ajuste, mantenga pulsada la tecla SET durante un segundo.
(Durante este tiempo, el indicador de ajuste en progreso se enciende.)
, al pulsar la tecla UP se visualiza
Unidad
exterior
1-2
Cable de control interior/exterior
Tubos de refrigerante
Unidad Unidad Unidad
interior interior interior
(Cuando la dirección del sistema es 1.)
, al pulsar la tecla UP se visualiza
(Cuando la dirección de la unidad exterior es 1.)
-
)
)
)
)
)
)
Unidad
exterior
2-1
Tubos de refrigerante
Unidad Unidad
Unidad
interior interior
interior
Fig. 3
(ajustes iniciales) para visualizar
- ).
(ajustes iniciales) para visualizar
ES - 8
.
).
).
-
Unidad Unidad
interior interior
.
.
.
).
