11. Vérification des raccordements de la tuyauterie de fluide frigorigène et du câble de
commande entre les unités intérieures/extérieures
 Dans les installations qui comprennent plusieurs unités extérieures et plusieurs lignes de circuit de frigorigène, vérifiez que
les raccordements des câbles de commande entre les unités intérieures/extérieures correspondent aux raccordements de
la tuyauterie de frigorigène.
 Effectuez toujours les vérifications de raccordements de tuyaux pour les unités extérieures multiples et les installations qui
comprennent des systèmes W Multi.
 Vous pouvez effectuer cette vérification même si les adresses d'unités intérieures ne sont pas encore définies.
 Effectuez cette vérification avec le panneau de contrôle de l'unité extérieure qui a l'adresse la plus petite.
 Vérification de raccordement du tuyau de l'unité extérieure
(1) Sélectionnez l'élément de menu
(2) Utilisez les touches UP et DOWN pour sélectionner
(3) Appuyez sur la touche SET et maintenez-la enfoncée pendant 1 seconde pour effectuer la vérification de raccordement
du tuyau.
(Pendant ce temps, l'indicateur du paramètre en cours s'allume.)
(4) Sachez qu'une des unités extérieures fonctionne quand la vérification de raccordement du tuyau est en cours.
(5) S'il n'y a aucun problème, l'indicateur du paramètre en cours s'éteint quand la vérification est terminée.
(6) Si un problème est découvert pendant la vérification de raccordement du tuyau, le code « E28 » s'affiche sur l'écran
LED à 7 segments du panneau de contrôle de l'unité extérieure. Si c'est le cas, vérifiez à nouveau le raccordement du
câble de commande et du tuyau de fluide frigorigène entre les unités intérieures/extérieures.
12. Définition des adresses des unités intérieures (adresses automatiques)
 La méthode de définition des adresses dépend des dispositions électriques de l'unité intérieure pour les câbles de
commande et les câbles électriques.
 Il est possible de définir automatiquement les adresses d'unités intérieures à l'aide du panneau de contrôle de l'unité
extérieure qui a l'adresse la plus petite.
En outre, vous pouvez définir simultanément les adresses de contrôleur à distance (pour le contrôle en groupe ou
individuel).
* L'unité extérieure dont l'adresse est la plus petite correspond à l'unité extérieure qui a le nombre le plus petit comme
réglage d'adresse.

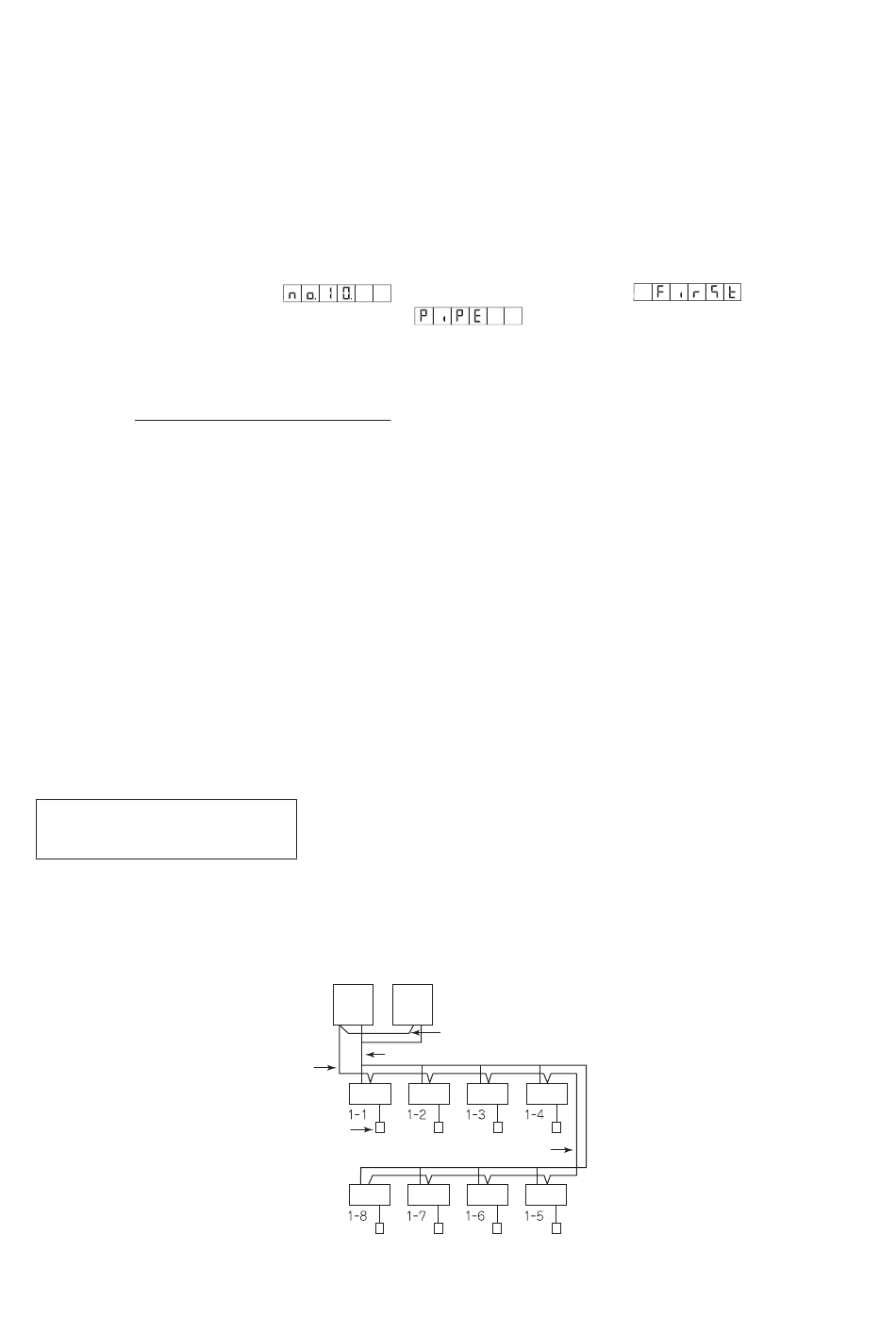

Diagramme de disposition de
base : Cas 1
 Le réglage des adresses des unités intérieures peut se faire sans que les unités extérieures fonctionnent.
 Effectuez le réglage des adresses automatiques avec l'unité extérieure qui a la plus petite adresse (s'il n'y a qu'une unité
extérieure, réglez l'adresse automatique depuis cette unité)
(Consultez les sections ci-dessous sur le réglage d'adresses automatiques.)
Si les câbles de commande des unités intérieures/extérieures ne sont pas
branchés à des unités extérieures W Multi ou 3WAY Multi (disposition non
liée)
Unité
extérieure
1-1
Câble de commande
intérieur/extérieur
Unité
intérieure
Contrôleur à
distance
Câble de commande intérieur/extérieur
Unité
intérieure
(paramètres initiaux) pour afficher
(vérification de raccordement du tuyau).
Unité
extérieure
1-2
Câble de commande intérieur/extérieur
Tuyauterie
Unité Unité Unité
intérieure intérieure intérieure
Unité Unité Unité
intérieure intérieure intérieure
Fig. 5
