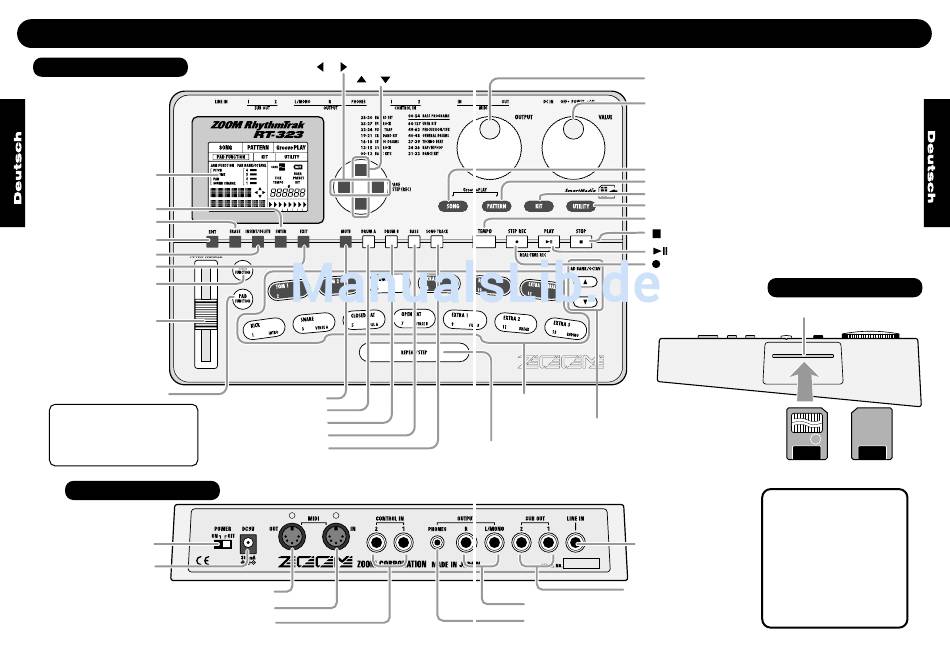

Bedienungselemente

Oberseite

Display
[ENTER]-Taste
[ERASE]-Taste
[EDIT]-Taste
[INSERT/DELETE]-Taste
[EXIT]-Taste
[JAM FUNCTION]-Taste
(LED)
JAM-Schieberegler
[PAD FUNCTION]-Taste
* Mit (LED) gekennzeichnete
Tasten und Pads besitzen
eine integrierte
Leuchtdiode, so daß die
[SONG TRACK]-Taste (LED)
ganze Taste aufleuchtet.
Rückseite
[POWER]-Schalter
[DC IN]-Buchse
[MIDI OUT]-Buchse
[MIDI IN]-Buchse
[CONTROL IN 1/2]-Buchse
4
[ ] / [ ]-Tasten
[ ] / [ ]-Tasten
[MUTE]-Taste
[DRUM A]-Taste (LED)
[DRUM B]-Taste (LED)
[BASS]-Taste (LED)
[OUTPUT]-Drehregler
[VALUE]-Drehregler
[SONG]-Taste
[PATTERN]-Taste
[KIT]-Taste
[UTILITY]-Taste
[TEMPO]-Taste (LED)
[
[
[
Pads 1 - 13 (LED)
[PAD BANK/OCTAVE]-Taste
[REPEAT/STEP]-Taste
[LINE IN]-Buchse
[SUB OUT 1/2]-Buchse
[R OUT / L/MONO OUT]-Buchsen
[PHONES]-Buchse
] (STOP)-Taste
] (PLAY)-Taste (LED)
REC] (STEP REC)-Taste (LED)

Seitenansicht

[DATA CARD]-Einschub
SmartMedia-Karte
Richtig
Achtung
Wenn die SmartMedia-
Karte falsch herum
eingesetzt ist, läßt sie
sich nicht ganz ins Gerät
einschieben. Versuchen
Sie nicht, die Karte mit
Gewalt einzuschieben, da
dies die Karte
beschädigen kann.
Falsch
5
