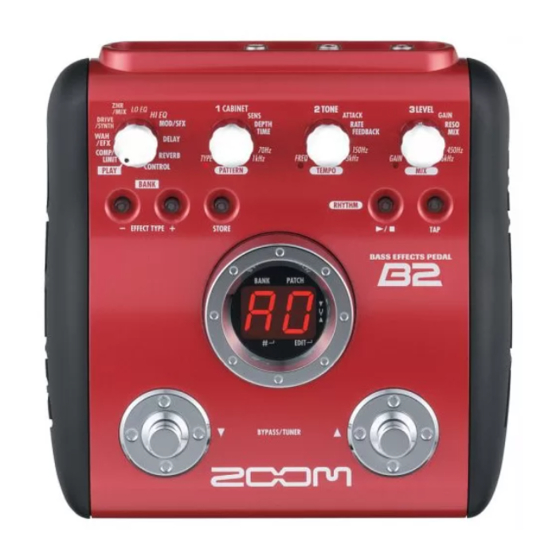

Zoom B2 Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für B2:
- Kurzanleitung (13 Seiten) ,
- Bedienungsanleitung (89 Seiten)
Verwandte Anleitungen für Zoom B2
Inhaltszusammenfassung für Zoom B2
- Seite 1 Bedienungsanleitung © ZOOM Corporation Dieses Handbuch darf weder in Teilen noch als Ganzes in irgendeiner Form reproduziert werden.
-
Seite 2: Sicherheitshinweise Gebrauchshinweise
• Stellen Sie niemals Flüssigkeitsbehälter wie Vasen auf das Warnung B2, da das zu einem Stromschlag führen kann. • Stellen Sie keine Feuerquellen wie Kerzen auf dem B2 ab, Zum Schutz vor Schäden weisen verschiedene Symbole in die- da das zu Bränden führen kann. -
Seite 3: Inhaltsverzeichnis
So lesen Sie die Parameter-Tabelle ...........22 COMP/LIMIT ................23 WAH/EFX ................23 DRIVE /SYNTH.................25 ZNR/MIX .................26 LO EQ ..................26 HI EQ ..................27 MOD/SFX ................27 DELAY ..................29 REVERB ..................29 CONTROL ................30 Spezifikationen ..............31 Fehlerbehebung ..............31 Preset-Pattern des B2 ............. Rückseite ZOOM B2... -
Seite 4: Merkmale
Örtlich ungebundener Betrieb durch das Konzept mit zwei Stromversorgungsarten ● Das B2 kann wahlweise mit vier IEC R6 (Typ AA) Batterien oder mit einem Netzteil betrieben werden. Mit Alkaline-Batterien lässt sich das B2 ungefähr für 7,5 Stunden betreiben. Einfache Bedienung über einen Fußschalter und eine Expression-Pedal ●... -
Seite 5: Begriffe In Diesem Handbuch
Begriffe in diesem Handbuch In diesem Abschnitt werden verschiedene Begriffe erklärt, die im B2-Handbuch häufig benutzt werden. COMP/LIMIT WAH/EFX DRIVE/SYNTH ZNR/MIX LO EQ HI EQ MOD/SFX DELAY REVERB Effekt-Modul Patch ■ ■ Wie in der Abbildung dargestellt, kann man sich das... -
Seite 6: Bedienelemente Und Funktionen/Anschlüsse
[INPUT]-Buchse Dient zum Anschluss der Bassgitarre. Bassgitarre [OUTPUT/PHONES]-Buchse Dieser Stereoklinkenausgang dient zum Anschluss an einen Bassgitar- renverstärker oder zum Monitoring über Kopfhörer. Mit einem Y-Kabel Kopfhörer können Sie zwei Amps ansteuern, um einen räumlichen Stereo-Effekt zu erzeugen. Bassgitarrenverstärker ZOOM B2... -
Seite 7: Parameter-Regler
Hier werden Patch-Nummern, Einstellungen und andere Informationen zum Betrieb des B2 eingeblendet. Netzteil [DC IN]-Buchse Hier schließen Sie ein Netzteil (z. B. ZOOM AD-0006) mit einer Leistung von 9 Volt DC bei 300 mA (Innenleiter Minus) an. [POWER]-Schalter Schaltet das Gerät ein/aus. -
Seite 8: Auswahl Eines Patches
Auswahl eines Patches Um die verschiedenen Effekte im B2 auszuprobieren, empfehlen wir Ihnen, einfach auf Ihrem Instrument zu spielen, während Sie die Patches umschalten. Schalten Sie das Gerät an Schließen Sie den Bass mit einem geschirmten Mono-Kabel an der Buchse [INPUT] an. -
Seite 9: Direktauswahl Einer Bank
Edit-Modus eingestellt (→ S. 30). Direktauswahl einer Bank Mit den BANK-Tasten [-]/[+] wählen Sie die Bänke A – d, 0 – 3 direkt an. Mit der Taste BANK [-] rufen Sie die nächstniedrigere, mit BANK [+] die nächsthöhere Bank auf. ZOOM B2... -
Seite 10: Gebrauch Des Tuners
Gebrauch des Tuners Das B2 verfügt über einen autochromatischen Tuner. Um das Stimmgerät zu nutzen, müssen Sie alle internen Effekte in den Bypass-Modus (vorübergehend deaktiviert) schalten oder das Gerät muten (Direkt- und Effektsound werden stummgeschaltet). Schalten Sie auf Bypass oder Mute... -
Seite 11: Kehren Sie In Den Play-Modus Zurück
Gebrauch des Tuners Stellen Sie die Tonhöhe des Tuners ein Bei Bedarf können Sie die Referenztonhöhe des Tuners im B2 neu kalibrieren. Die Werkseinstellung nach dem Einschalten ist: mittleres A = 440 Hz. Drehen Sie den Parameter-Regler 1. Die aktuelle Tonhöhe wird eingeblendet. Der Wert kann nun im Bereich von 35 –... -
Seite 12: Gebrauch Der Rhythmus-Funktion
Gebrauch der Rhythmus-Funktion Das B2 verfügt über eine integrierte Rhythmus-Funktion, mit der Sie realistische Drum-Sounds in verschiedenen Patterns wiedergeben können. Die Rhythmus-Funktion steht im Play- oder im Bypass/ Mute-Modus zur Verfügung. Aktivieren Sie den Play- Modus Stellen Sie den Modul-Wahlschalter auf "PLAY". - Seite 13 Tempo an. Beim ersten Tastendruck blendet das Display den aktuellen Tempowert ein. Anschließend analysiert das B2 automatisch das Intervall für jede weitere Eingabe und generiert daraus das Tempo. Währenddessen blendet das Display den aktuellen Tempowert (40 – 250) ein. Für Werte von 100 bis...
-
Seite 14: Editierung Eines Patches
Editierung eines Patches Die Patches im B2 können durch Ändern der Effekt-Parametereinstellungen beliebig editiert werden. Editieren Sie das aktuell gewählte Patch, um einen eigenen Sound zu erzeugen. Auswahl des Effekt- Moduls Mit dem Modul-Wahlschalter wählen Sie das Effekt-Modul aus den folgenden Optionen aus. - Seite 15 Mit den Tasten BANK [-]/[+] ANMERKUNG schalten Sie den Effekt- Typ Wenn Sie die Tasten BANK [-]/[+] in einem im gewählten Modul um. inaktiven Modul auslösen, wird es aktiviert. Bei Modulen mit nur einem Effekt-Typen haben die Tasten BANK [-]/[+] keine Funktion. ZOOM B2...
-
Seite 16: Speichern/Kopieren Eines Patches
Patch- Nummer 0) automatisch als Speicher-/ Kopierziel angewählt. Wählen Sie die Zielbank für den Speicher-/Kopier- vorgang Wählen Sie mit den Tasten BANK [-]/[+] die Zielbank für das Speichern/Kopieren. ANMERKUNG Nur Bänke aus dem User-Bereich (A – d) können als Speicher-/Kopierziel gewählt werden. ZOOM B2... -
Seite 17: Abbrechen Des Speichervorgangs
Sie den Modul-Wahlschalter, bevor Sie erneut die Taste [STORE] ( ) auslösen. Drücken Sie die Taste [STORE] erneut Wenn der Speicher-/Kopiervorgang abgeschlossen ist, kehrt das B2 in den vorherigen Modus zurück und das Ziel-Patch ist angewählt. Geben Sie die Zielnummer für den Speicher-/Kopier- vorgang an Verwenden Sie die Fußtaster [W]/[Q]... -
Seite 18: Einsatz Eines Optionalen Fußschalters Oder Pedals
Einsatz eines optionalen Fußschalters oder Pedals Das B2 verfügt über eine [CONTROL IN]-Buchse zum Anschluss eines optionalen Fußschalters oder Expression-Pedals. In diesem Abschnitt wird beschrieben, wie Sie dieses Zubehör verwenden. bP (Bypass/Mute) ● Einsatz des Fußschalters (FS01) Der Fußschalter schaltet die Bypass- oder Mute-Funktion an bzw. -
Seite 19: Einsatz Des Expression-Pedals (Fp01/Fp02)
Auswahl ( S. 30). sion-Pedals in die Buchse [CONTROL Falls nötig, speichern Sie das Patch. IN] und schalten Sie das B2 ein. Die Einstellung für das Expression-Pedal wird als Wählen Sie das Patch, in dem Sie das Teil des Patches abgespeichert. -
Seite 20: Wiederherstellen Der Werkseinstellungen
In der Werkseinstellung sind die Patches im User-Bereich (A0 – d9) mit denen im Preset-Bereich (00 – 39) identisch. Auch nach dem Überschreiben der User-Patches können Sie den ursprünglichen Inhalt in einem Durchgang wiederherstellen (Funktion „All Initialize“). Schalten Sie das B2 ein, während Sie die Taste [STORE] gedrückt halten. Die Anzeige „AL“ erscheint auf dem Display. -
Seite 21: Verkoppeln Von Effekten
Verkoppeln von Effekten Die Patches im B2 bestehen aus neun seriell verschalteten Effekt-Modulen (siehe Abbildung unten). Sie können alle Effekt-Module gemeinsam oder nur ausgewählte Module verwenden, indem Sie diese an- bzw. abschalten. Effekt-Module COMP/LIMIT WAH/EFX DRIVE/SYNTH ZNR/MIX LO EQ HI EQ... -
Seite 22: Effekt-Typen Und -Parameter
Hold durch Drücken des Fußschalters (FS01) an-/abgeschaltet werden kann. Setzen Sie die Fußschalter-Funktion für das jeweilige Patch auf "dH" (Delay Hold, → S. 18). Wenn dieses Patch im Play-Modus angewählt wird, kann die Hold-Funktion durch Antippen des Fußschalters an- und abgeschaltet werden. ZOOM B2... -
Seite 23: Comp/Limit
Bei diesem Effekt wird dem Originalklang eine um eine Oktave tiefere Kopie hinzugefügt. OCT LVL DIR LVL TONE 0 – 98, 1.0 0 – 98, 1.0 0 - 10 Bestimmt das Mischungsverhält- Bestimmt das Mischungsverhältnis des nis des Effekt-Sounds (1-Oktave- Steuert die Klangqualität der Mischung. Original-Sounds. tieferer Sound). ZOOM B2... - Seite 24 Effekt dem Status, des Moduls an. HI-EQ-Modul sitzt. Die Zahlen 0 - 9 wenn das Pedal etwa auf der spezifizieren das Mischungsverhältnis Hälfte des Regelwegs steht. des Originalklangs, wobei höhere Werte für ein lauteres Originalsignal sorgen. ZOOM B2...
-
Seite 25: Drive/Synth
Sound und die Signallautstärke werden hinter Modul im ZNR/MIX-Modul eingestellt. * Die Namen von Herstellern und Produkten in dieser Tabelle sind Warenzeichen oder eingetragene Warenzeichen ihres jeweiligen Besitzers. Die Namen sollen nur den Klangcharakter verdeutlichen und stehen in keiner Verbindung mit der ZOOM CORPORATION. AMPEG SUPER BASS... -
Seite 26: Znr/Mix
Signalpegel hinter dem Modul. Das ZNR/MIX-Modul kann nicht mit dem Fußtaster ausgeschaltet werden. Stattdessen stellen Sie den Effekt-Parameterwert auf „oF“. ZNR (ZOOM Noise Reduction) ZOOMs originale Rauschunterdrückung dämpft Nebengeräusche in Spielpausen, ohne den Klang zu ändern. Zudem bestimmen Sie hier das Mischungsverhältnis und die Lautstärke des DRIVE/SYNTH-Moduls. -
Seite 27: Hi Eq
Dieser Effekt erzeugt einen resonierenden und stark pulsierenden Klang. -10 – -1, 0, DEPTH RATE RESONANCE 0 – 98, 1.0 0 – 50 1 – 10 Regelt die Intensität der Modulationsre- Bestimmt die Modulationstiefe. Steuert die Modulationsrate. sonanz. ZOOM B2... - Seite 28 -12 – -1, dt, SHIFT TONE BALANCE 0 - 10 0 – 98, 1.0 1 – 12, 24 Bestimmt das Intervall in Halbtönen. „dt“ Steuert das Verhältnis zwischen Steuert die Klangqualität. sorgt für einen Verstimmungseffekt. Original- und Effektsound. ZOOM B2...
-
Seite 29: Delay
Dieser Effekt simuliert einen Federhall. Die drei oben genannten Effekt-Typen bieten dieselben Parameter. DECAY TONE 1 - 30 0 - 10 0 – 98, 1.0 Bestimmt das Verhältnis zwischen Steuert die Reverb-Dauer. Steuert die Klangqualität. Effekt- und Originalsound. ZOOM B2... -
Seite 30: Control
Minimalwert. Wenn das Pedal vollständig geschlossen ist, übernimmt der Parameter den Wert, der im Patch eingegeben wurde. "LOW" Im Patch eingestellter Wert HINWEIS Wenn das ZNR/MIX-Modul als Modulationsziel angewählt wurde, steuert das Pedal das Mischungsverhältnis im DRIVE/SYNTH-Modul (→ S. 26). Minimalwert ZOOM B2... -
Seite 31: Spezifikationen
Während der Wiedergabe eines Rhythmus-Patterns steht der Reverb-Effekt nicht zur Verfügung. Halten Sie zuerst die Rhythmus-Wiedergabe an (→ S. 12). Hoher Nebengeräuschanteil ● Verwenden Sie das ZOOM-Netzteil? Verwenden Sie ausschließlich Netzteile mit 9 V DC, 300 mA und innen liegendem Minusleiter (ZOOM AD-0006). Kurze Betriebsdauer mit Batterien ●... -
Seite 32: Preset-Pattern Des B2
Preset-Pattern des B2 Pattern-Name Taktmaß Pattern-Name Taktmaß 8beat_1 POP_3 8beat_2 DANCE_1 8beat_3 DANCE_2 8shufle DANCE_3 16beat_1 DANCE_4 16beat_2 3per4 16shufle 6per8 ROCK 5per4_1 HARD 5per4_2 METAL_1 LATIN METAL_2 BALLAD_1 THRASH BALLAD_2 PUNK BLUES_1 BLUES_2 FUNK_1 JAZZ_1 FUNK_2 JAZZ_2 HIPHOP METRO_3... - Seite 33 DRIVE/SYNTH module. Higher values result in stronger cabinet character. illustrate sonic characteristics and do not indicate • When using a bass amplifier, selecting the flat EQ setting is recommended. any affiliation with ZOOM CORPORATION. B2 PATCHLIST 1.0...
