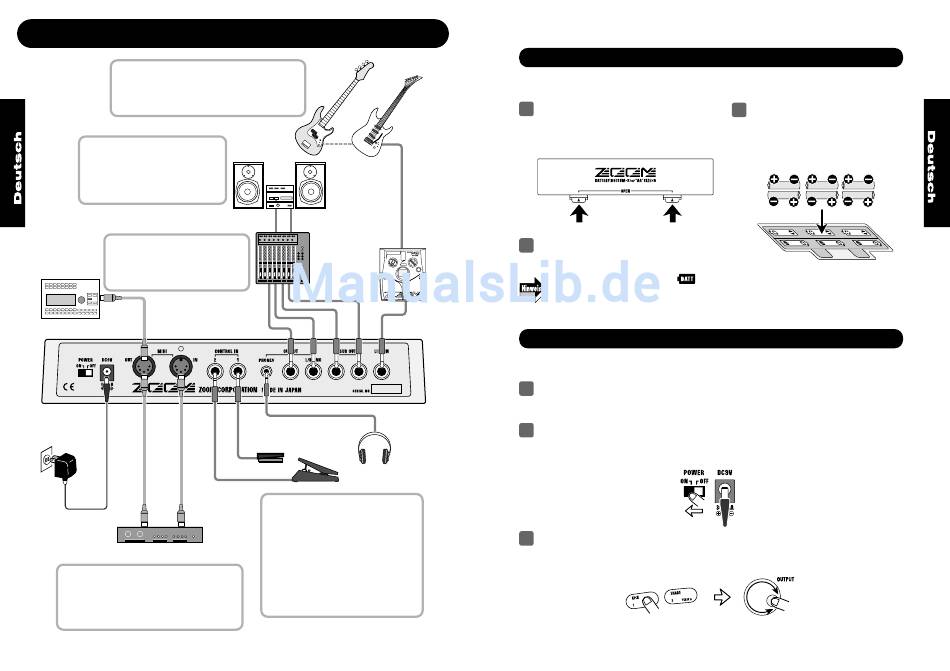

Anschlüsse
Wenn eine Gitarre oder anderes Instrument an die
[LINE IN]-Buchse angeschlossen ist, wird das
Signal vom Instrument mit dem Signal des
RT-323 gemischt und liegt an den [R OUT /
L/MONO OUT]-Buchsen an.
Für Mono-Wiedergabe muß nur die
[L/MONO OUT]-Buchse angeschlossen
werden. Um das Ausgangssignal nur für
bestimme Instrumentenklänge zu
nutzen, kann ein Kabel an die [SUB OUT
1/2]-Buchse angeschlossen werden.
Mischpult, Stereoanlage
oder anderes Wiedergabe-System
Um vom RT-323 aus eine externe
MIDI-Komponente zu spielen,
schließen Sie die [MIDI OUT]-Buchse
des RT-323 an die MIDI IN-Buchse
der externen Komponente an.
Drum-Klangquelle
DC IN
MIDI MIDI CONTROL
IN 2
OUT IN
Netzadapter
MIDI-Sequencer
(Computer MIDI-Schnittstelle)
Um das RT-323 mit einem externen Sequencer
zu synchronisieren oder die RT-323-Klangquellen
von einer externen MIDI-Komponente aus zu
bedienen, verbinden Sie die MIDI OUT-Buchse
des Geräts mit der [MIDI IN]-Buchse am RT-323.
6
Bass Gitarre
Effektgerät
(ZOOM 505II o.ä.)
R
L/MONO
SUB SUB
OUT
OUT
LINE IN
OUT 2 OUT 1
PHONES
CONTROL
IN 1
FS01
Kopfhörer
FP01/FP02
Durch Anschluß des als Zubehör
erhältlichen Modulationspedals FP01
oder FP02 an die [CONTROL IN
1]/[CONTROL IN 2]-Buchse können
Tonhöhe, Lautstärke oder Sound mit
dem Pedal eingestellt werden.
Durch Anschluß des als Zubehör
erhältlichen Fußschalters FS01 an die
Buchse kann ein Sound oder eine
andere Einstellung mit dem Fuß
umgeschaltet werden.

Batteriebetrieb

Das RT-323 kann mit sechs Mignonzellen (IEC R6) betrieben werden. Legen Sie die Batterien wie
folgt ein.
Drehen Sie das Gerät um und öffnen
1
Sie den Deckel des Batteriefachs.
RT-323 Rückseite
Schließen Sie das Batteriefach wieder.
3
Wenn beim Batteriebetrieb die "
Tauschen Sie alle Batterien so bald wie möglich aus.
Vorbereitungen für die Wiedergabe
Wenn die Anschlüsse hergestellt sind, prüfen Sie den Klang wie folgt.
Prüfen Sie noch einmal alle Anschlüsse, während die Wiedergabe-Anlage noch
1
ausgeschaltet und der Lautstärkeregler ganz abgesenkt ist.
Schalten Sie das RT-323 ein.
2
Schließen Sie den mitgelieferten Netzadapter an die [DC IN]-Buchse an und stellen Sie den
[POWER]-Schalter auf ON.
Schalten Sie die Wiedergabe-Anlage ein und regeln Sie die Lautstärke.
3
Während Sie ein Pad antippen, stellen Sie mit dem [OUTPUT]-Drehregler des RT-323 und
mit dem Lautstärkeregler an der Wiedergabe-Anlage den Hörpegel ein.
Legen Sie sechs frische Alkali-
2
Mignonzellen (IEC R6) in das
Batteriefach.
Sechs IEC R6 Batterien (Mignonzellen)
" LED aufleuchtet, sind die Batterien fast erschöpft.
